Групповая закупка DSD ЦАП Signalyst DSC v2

Подбор комплектующих по параметрам требуется?

Вообще, ничего криминально мелкого не вижу. Если собирать для себя - вполне можно и удовольствие от процесса получать :slight_smile:

Дело не совсем в размерах. Футпринты под резисторы разведены для заводской пайки. Там даже паяльником некуда тыкнуть. Если паять паяльной пастой с феном, то конечно получится но без трафарета не так красиво.
Любую конфигурацию поставки, думаю Вы сможете обсудить с Виталием.

1 лайк

Только в выхлопе возможно потребуется подбор нагрузочного резистора в зависимости от входного сопротивления Вашего усилителя. Но там довольно приблизительно. Ловля блох не требуется.

Прекрасно! Спасибо за информацию.

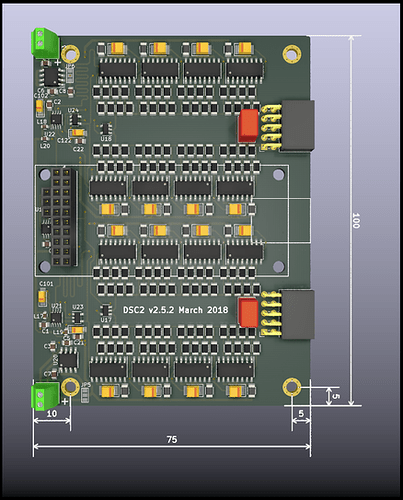

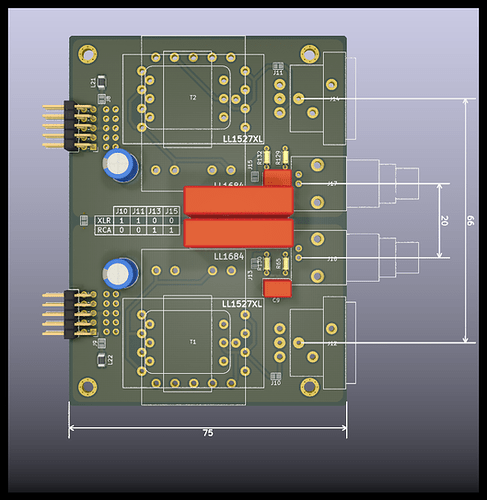

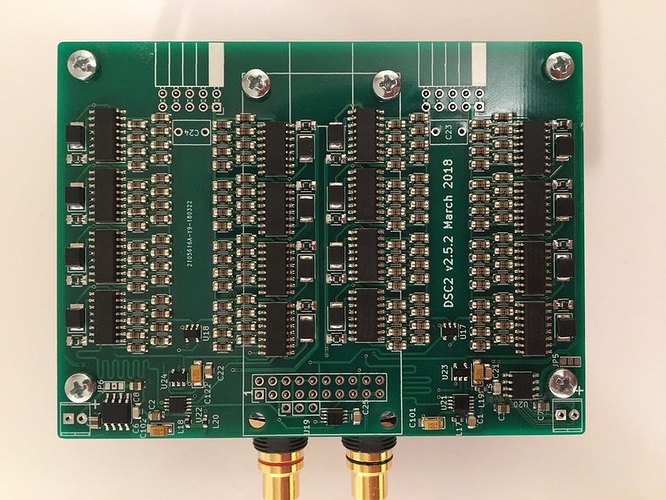

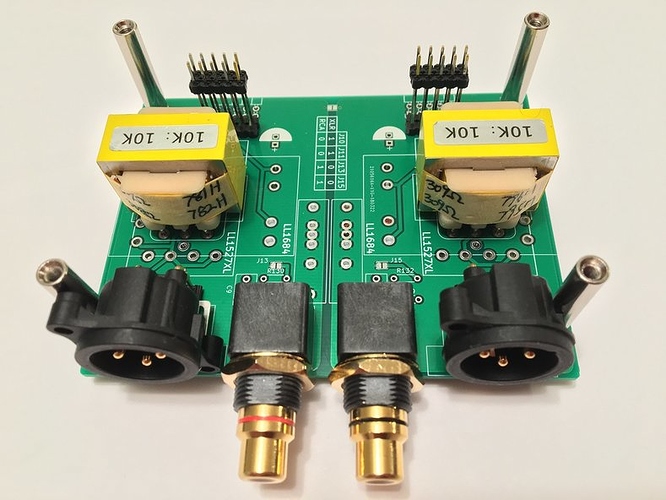

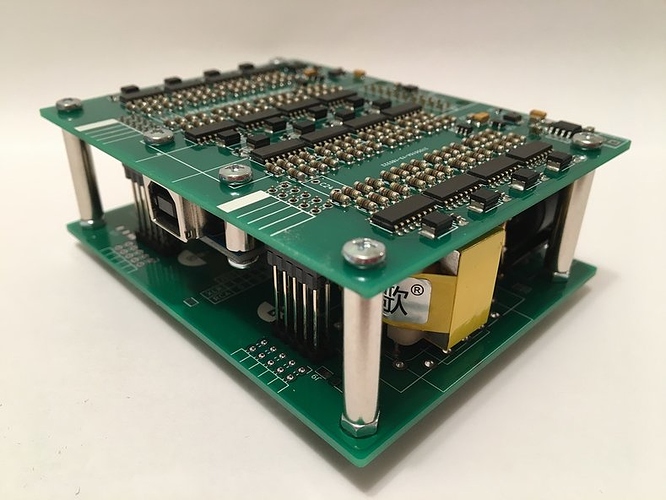

Дополнительные фото DSC v2.5.2 и рендеры с размерами.



Мне интересен 2.6.2

Ок, Евгений.
С трансами?
2.6.2, к сожалению, реально только к концу месяца будут. Я вам напишу заранее.

Текущий список заказов на dastereo;

  1. Герман - 2.5.2 без трансов, выходные коннекторы не распаяны.
  2. Евгений - 2.6.2. комплектация в согласовании

Трансы не надо :slight_smile: И коннекторы тоже.
И конденсатор на выходе между плечами не надо.

Беру 2.6.2 в полной комплектации. К нему необходимо докупить плату Аманеро и всё?

Аманеро, транс с 2 обмотками (6-9V AC), и выпрямитель (мост диодный) с конденсаторами на каждый канал. На плату нужно подавать стабилизированное (не обязательно хорошо) напряжение 7-9V DC.
.

Текущий список заказов на dastereo:

  1. Герман (pm325) - 2.5.2 без трансов, выходные коннекторы не распаяны.
  2. Евгений (Eugen_Komissarov) - 2.6.2. (без RCA/XLR, без трансов)
  3. sany1969 - 2.6.2

[quote=“VitB, post:19, topic:16510, full:true”]

[quote=“sany1969, post:18, topic:16510”]

Аманеро, транс с 2 обмотками (6-9V AC), и выпрямитель (мост диодный) с конденсаторами на каждый канал. На плату нужно подавать стабилизированное (не обязательно хорошо) напряжение 7-9V DC.
.
А мощность БП?

Много не нужно. 15-20W c запасом. У меня 40W стоит, но просто взял из того, что уже было в наличии.

1 лайк

Беру версию 2.6.2 с китайскими трансами, без выходных коннекторов.

Простите, а что за версия 2.7?

2.7 не поддерживается. Сделана для снятых с продажи резисторных сборок Wishay TOMС, которых больше нет.

Текущий список заказов на dastereo:

Герман (pm325) - 2.5.2 без трансов, выходные коннекторы не распаяны.
Евгений (Eugen_Komissarov) - 2.6.2. (без RCA/XLR, без трансов)
sany1969 - 2.6.2
Сергей (serch) - 2.6.2 без выходных RCA и XLR

Еще вопрос, на данный момент регулятор громкости L-типа с минимальным сопротивлением 5кОм. Планируется в дальнейшем использовать более низкоомный. Какое минимальное может быть с китайскими трансформаторами?

Экспериментальные данные - идеальная нагрузка на китайца 5-6К. Ниже никто пока не уходил :grinning:

Благодарю, Виталий) Останемся на 5 кОм)

Выложил первую версию Руководства по DSC 2.5.2 на русском языке. Принимаются уточнения и пожелания :grinning:

2 лайка
