🏍 Short-tour: :NEW: Uptone LPS-1.2 - Audiophile LPSU 🔋🔋🔋


(Alexey) #163

это не так, я максимально следовал рекомендациям LT в том числе для топологии печатной платы. Аптон как раз многие рекомендации проигнорировал, например, у меня есть вопросы по переключателю напряжений - он расположен “далеко” от самих микросхем а длинные проводники потенциально могут работать “антенной” для различного рода помех, кроме того - механический контакт в цепи референсного напряжения не совсем правильное решение (все это на мой взгляд).


(Valentin) #164

У LT3045 намного лучше параметры, а вот по току она слабее.


#165

Алексей, по даташиту (Стр.10) увеличение емкости CSET(22мкф) дает улучшение OUTPUT NOISE на частоте <200гц


(Alexey) #166

и сильно увеличивает время включения, можно добавить Fast Startup, но тогда для разных выходных напряжений нужно менять не только резистор Rset, но и пару RPG1/RPG2, плюс еще 22uf/25V/X7R крупнее (1210 если не ошибаюсь)


(Сергей) #167

Что-то я уведомление пропустил.
Оказывается 2 дня назад Uptone уже отправили мне LPS-1.2
Так что да - мы будем одни из первых кто его услышит.


(Сергей) #168

на CA открыта тема для отзывов. Первые будут появляться здесь:

Uptone сообщили, что за неделю до отправки решили переписать код FPGA с нуля и по их заверениям получилось нечто невероятное до слез и мурашек по коже. Ранее они были сдержанны и ничего не говорили о звучании лишь добавляя, что скоро все услышите сами.
Отзыв Джона Свенсона


(Bogdan) #169

Ой ой…обычно в таких случайях выходит так:


(Bogdan) #170

У заморских барменов начался челюстепад :smile:


(Сергей) #171

Регуляторы LT3045 от Алексея @LDOVR.COM из Эмиратов прибыли. Сейчас на почте у дома пока лежат.

LPS-1.2 уже 11 дней в статусе ожидает отправки из США. Видимо на днях уже пройдет регистрацию на территории РФ.

А тем временем на CA собралось порядка 10ка отзывов. Все отмечают, что LPS 1.2 звучит лучше LPS-1 явным образом без муки перетыканий и сравнений.

Некоторые участники через переходник разветвитель питают сразу несколько своих устройств. Например, стример и роутер.
Для этого собственно в новой версии и сделали возможность замера реального потребления подключаемых устройств.
Можно хорошо сэкономить.

Качественные переходники и разветвители энтузиасты берут здесь:
https://www.ghentaudio.com/part/list-dc.html

Рекомендуемый вольтметр такой (11$)
DROK 0.36 "5 Digits DC Voltmeter Panel Mounting Meter 0-33.000V 12V / 24V Тестер напряжения вольтметр с зеленым светодиодным дисплеем и 3 проводами
SY400

На днях ждут отзыва от участника хватит ли мощи у одного LPS-1.2, чтобы питать Auralic Aries Femto. Говорят есть хорошие шансы, если не цеплять к нему накопитель.


(Владимир) #172

Посмотрел переходники, есть конечно куда глазу разбежаться. :grinning:
Однако, не скажу про всё, но, например, такой между UltraCap™ LPS-1.2 и ultraRendu спаять в Москве с теми же разъёмами Oyaide DC-2.1G и припоем Oyaide SS-47 будет уж точно не дороже чем заказать оттуда с доставкой.
Кстати в качестве питающего кабеля хорошо идёт с этими разъёмами DH Labs BL-1 Interconnect с покрытием серебра


(Сергей) #173

Можно конечно. Тут готовые варианты с бесплатной доставкой и отслеживанием.
Цены такие, что просто не вижу смысла морочиться . Наприер, приведенный в пример кабель 36$


(Сергей) #174

Уже на таможне :slight_smile:


(Сергей) #175

Uptone LPS 1.2 получил.
На выходных постараюсь отправить в Самару @Narayan . Сам не слушал







(Сергей) #176

В комплект положу 12 переходников под различную коммутацию


(Сергей) #177

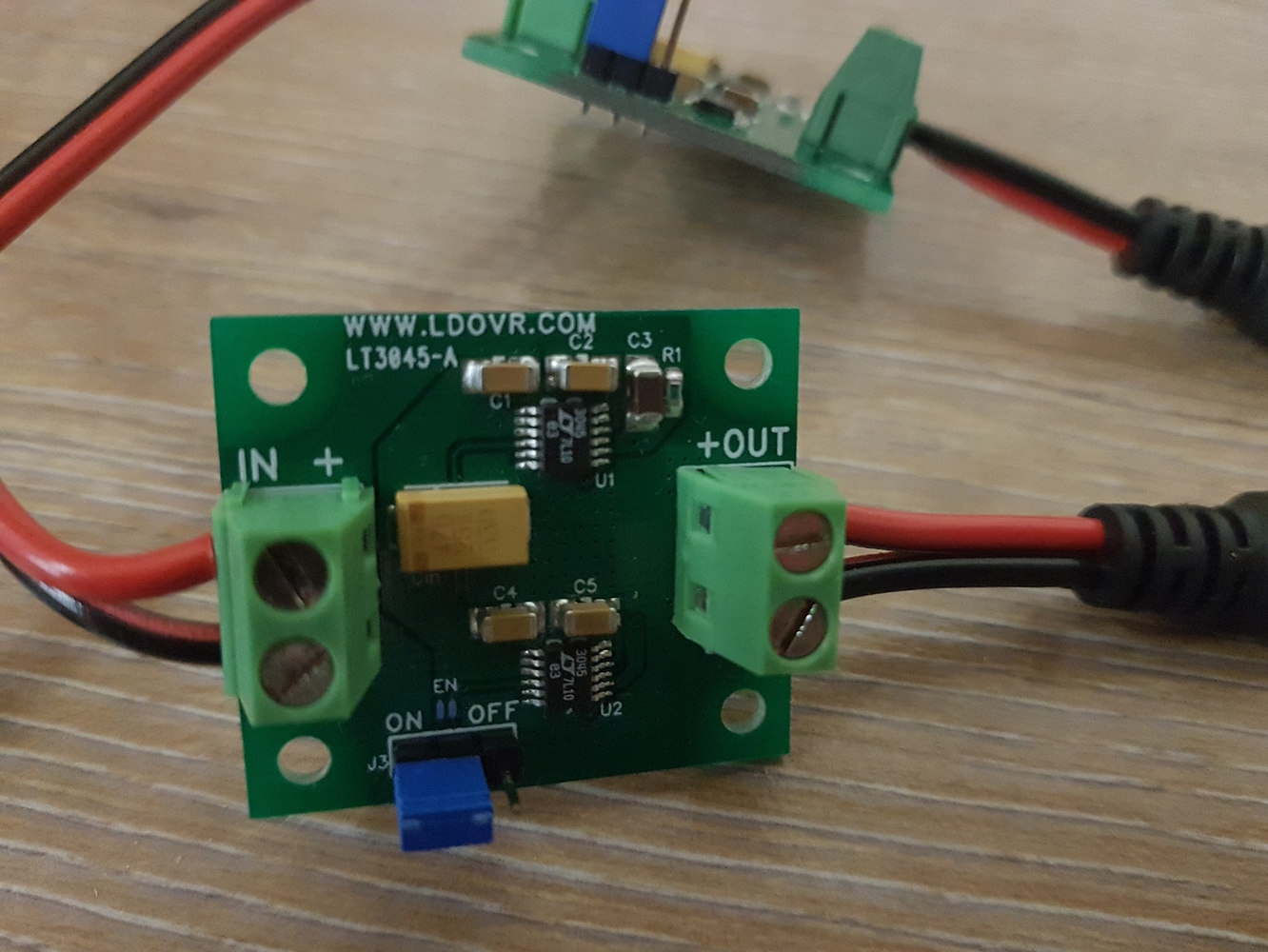

А так же в комплекте поедут 2 регулятора LT3045 от @LDOVR.COM на 5 и на 6 вольт


20180302_201322

Алексей говорит, что их можно применять для любого блока питания и включать как по отдельности каждый регулятор так и вместе оба регулятора.Что должно привести к значительному росту качества питания.
Поэтому каждый участник может попробовать их не только с uptone, но и со своим текущим блоком питания отдельно.

@LDOVR.COM Алексей, поясни, пожалуйста, как пользоваться этими устройствами, в каких режимах они работают по отдельности и совместно, что получаем на выходе, что допустимо на входе в разных комбинациях, как правильно их подключать последовательно/параллельно или еще как…
Спасибо


(Alexey) #178

работают как любой линейный регулятор, на вход до +20V
на выходе 5 и 6v соответственно, надо помнить: все что упадет на регуляторе - превращается в тепло
без дополнительного охлаждения на плате может рассеиваться до 2W мощности.
Желательно иметь 1V падения Vin-Vout (минимально 0.5V, максимально 2V при токе 1A)

Поключать просто -
Выход блока питания (например uptone 7V) - Плата регулятора 5V - нагрузка
Либо паравозиком
7V - регулятор 6В - регулятор 5V
нагрузка соответственно должна быть рассчитана на 5V

можно еще так использовать

а тут "паравозик"


(Сергей) #179

В случае что с паравозиком будет при подключении 5 и 6 вольт одновременно - на выходе можно получить 11 вольт ?- зачем этот режим? Почему не 12?

Зачем подключать аптоне в режиме 7 вольт на регулятор 5 вольт, когда у самого uptone есть режим 5 вольт по умолчанию?

В чем суть ругулятора? Он дает мега стабильное напряжение без флутктуаций?


(Alexey) #180

нет, последовательное включение позволит получить более чистое напряжение на выходе.
напряжение на выходе будет 5V.

Это и хочется протестировать, что лучше
5В на выходе нового аптона или
5В на выходе системы Uptone 7V-Reg5V (Uptone 7V-Reg 6V - Reg 5V)
если есть другие БП c выходом 6-7V - подключить к ним регуляторы и сравнить с аптоном


(Bogdan) #181

А если на вход прийдет 5v. На выходе получим 4.5V?
Какое макс напряжение можно подавать длительно без охлаждения? Влияет ли нагрев на качество выдаваемого питания?
Спасибо!


(Alexey) #182

на входе должно быть больше, чем на выходе (мин 0.5В)
если на 5и вольтовый регулятор подать 5В на вход, то на выходе будет ~4.7 нерегулируемого!!! напряжения (т.е. регулятор пропустит весь мусор со входа)
P=(Vin-Vout)*Iout
т.е. разница между входным и выходным напряжением, умноженная на ток нагрузки, должна быть <2
