Может имеет смысл отдельную тему по портативным CD завести?

[Angelicus (Михаил)]

Наверно. Сейчас сделаю.

Сделал. Давайте FiiO DM15 обсудим там.

[remora1976 (Иван)]

Это все из-за электричества. Его дополнительно декларировать нужно.

[Angelicus (Михаил)]

Прислали пациента с дохлым глазом.

Проблема проявляется так:

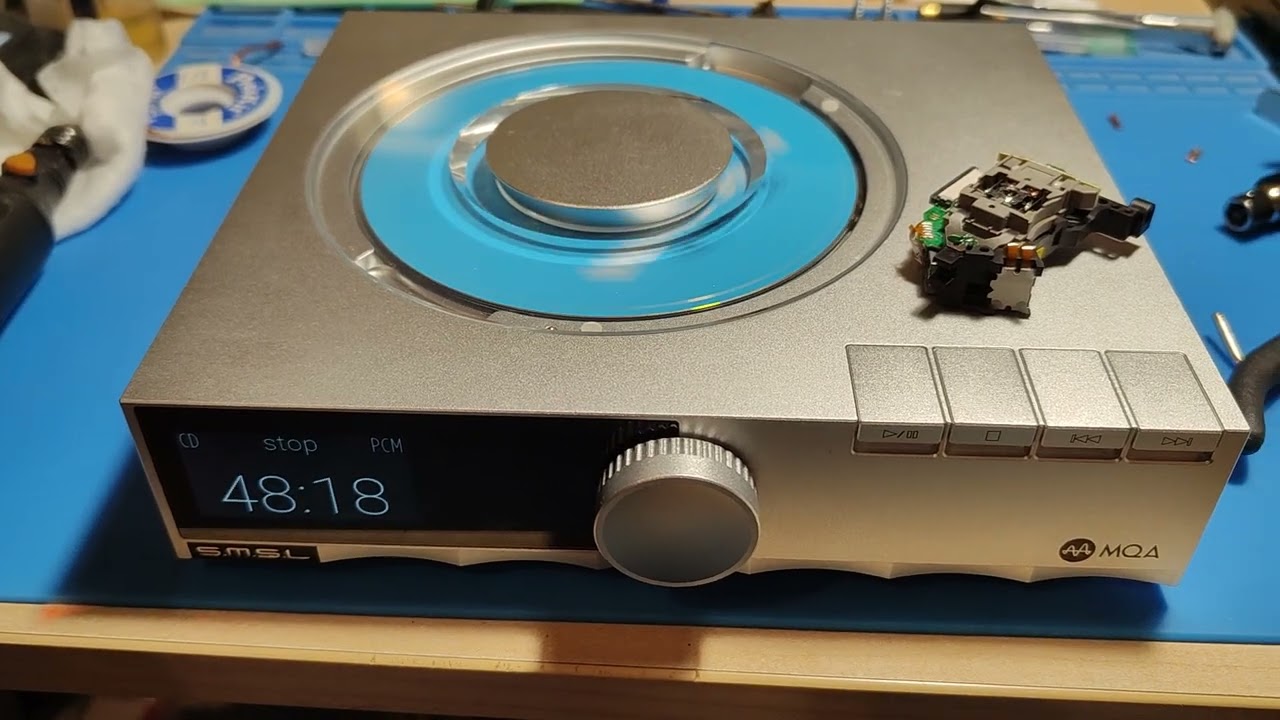

SMSL PL200T - laser head problem

Разбираем аппарат. Каждый шаг фотографируем, обращая внимание на укладку кабелей и присоединение шлейфов.

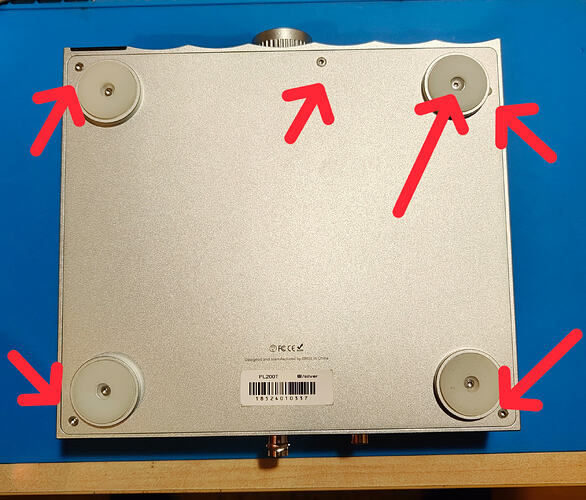

Выкручиваем верхнюю правую ножку и затем 5 болтов снизу, шестигранный ключ.

Открываем, видим материнскую плату. Ее надо снять полностью.

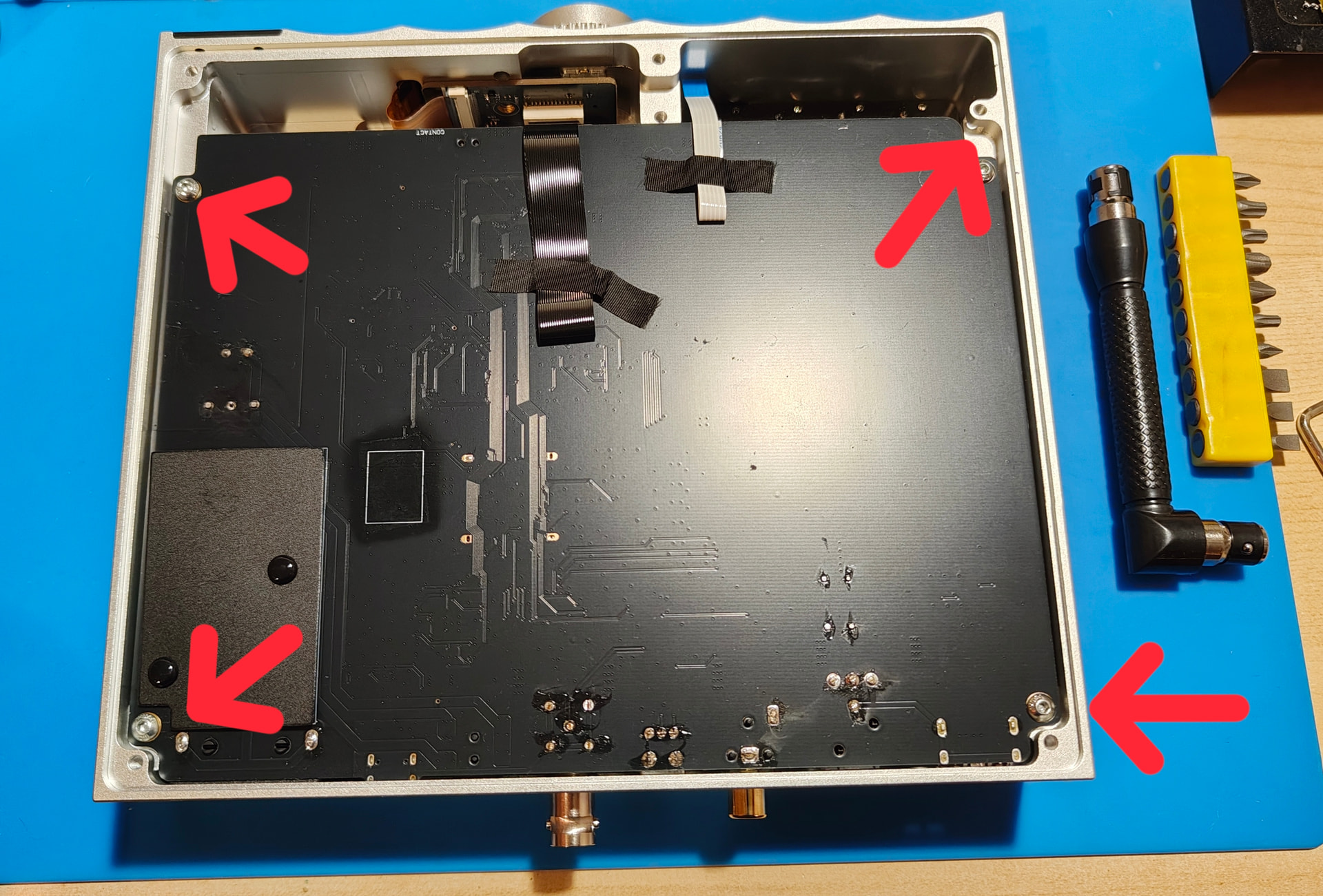

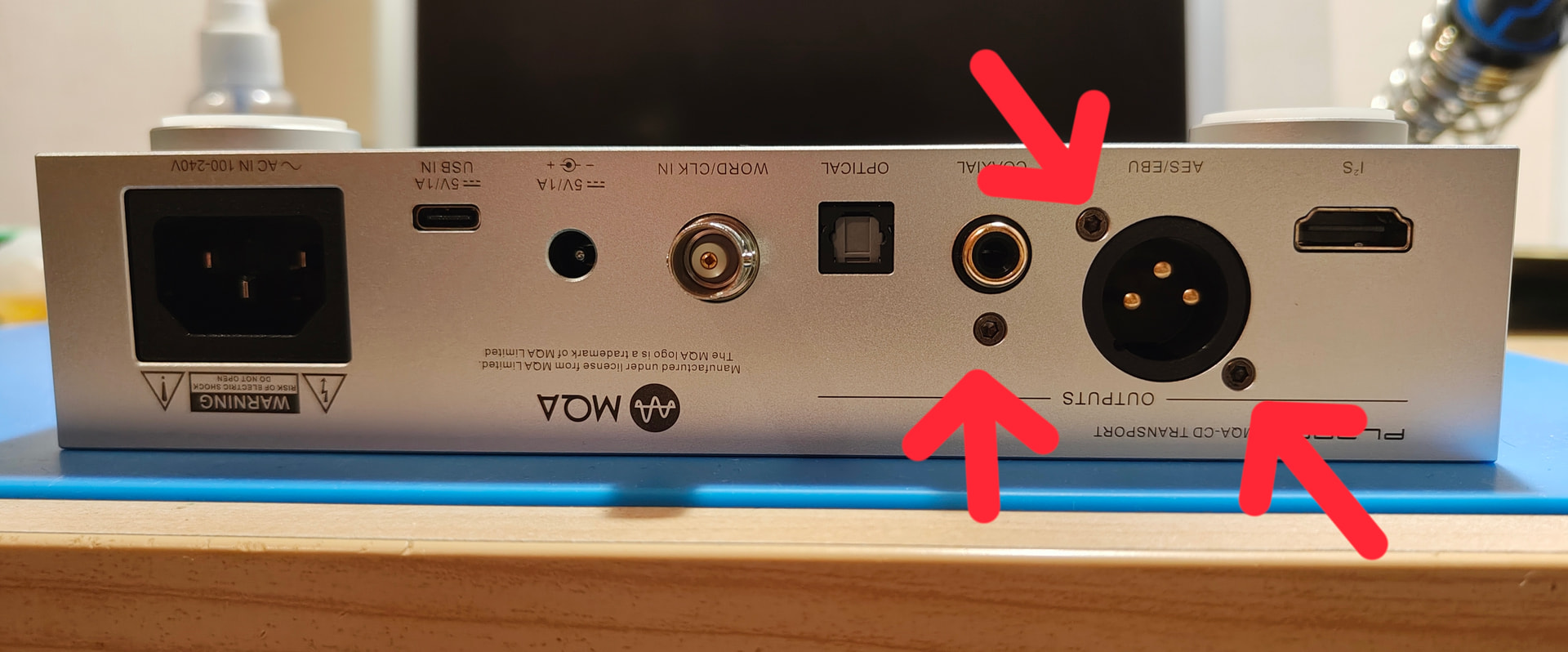

Выкручиваем 4 болта и со спины три самореза у разъемов, шестигранный ключ.

Далее выталкиваем плату с разъемами назад и осторожно приподнимаем.

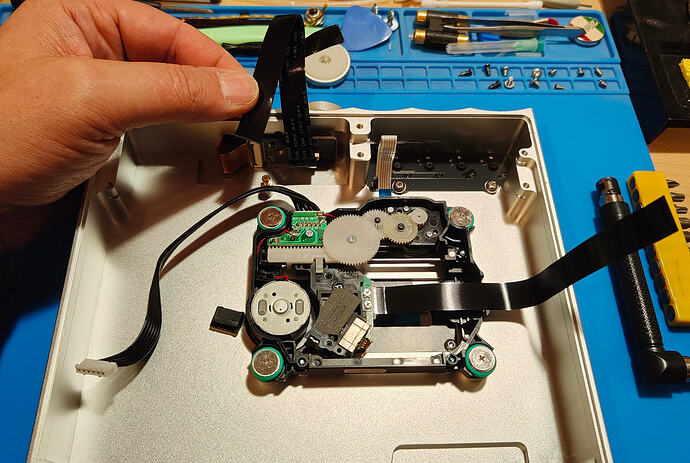

Надо отсоединить от платы три шлейфа и один кабель питания привода.

Чтобы отсоединить два черных шлейфа, надо поднять черный фиксатор разъема вверх и шлейф легко выйдет.

Белый шлейф просто аккуратно вытаскивается из разъема, фиксатора нет.

Кабель питания вытаскиваем аккуратно покачивая разъем, фиксатора нет.

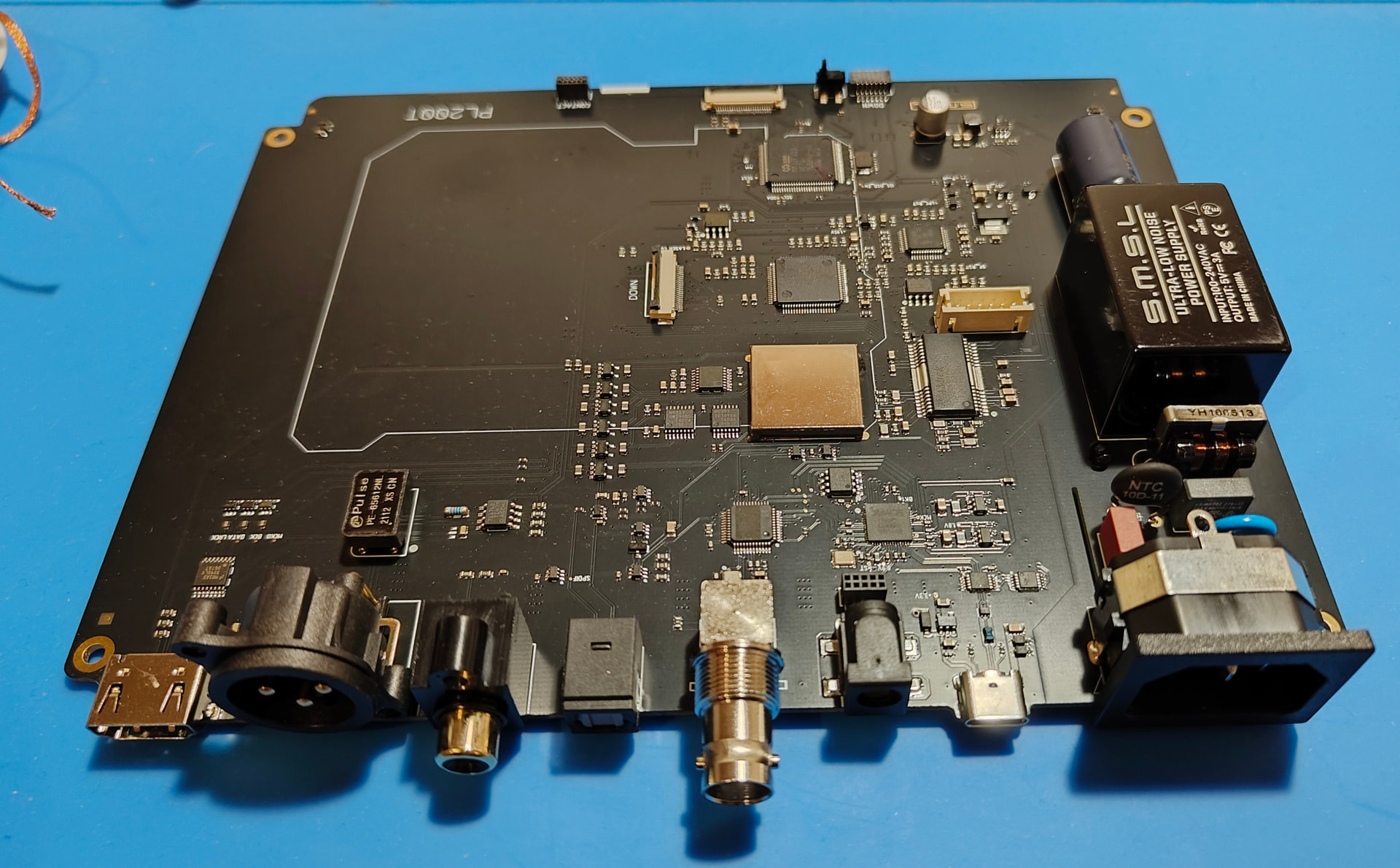

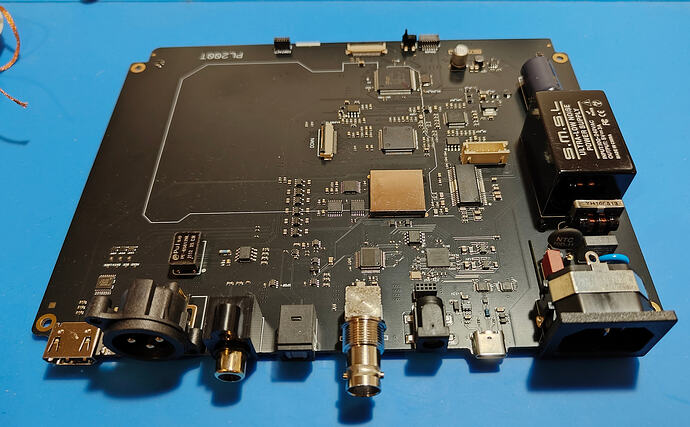

Демонтированная плата:

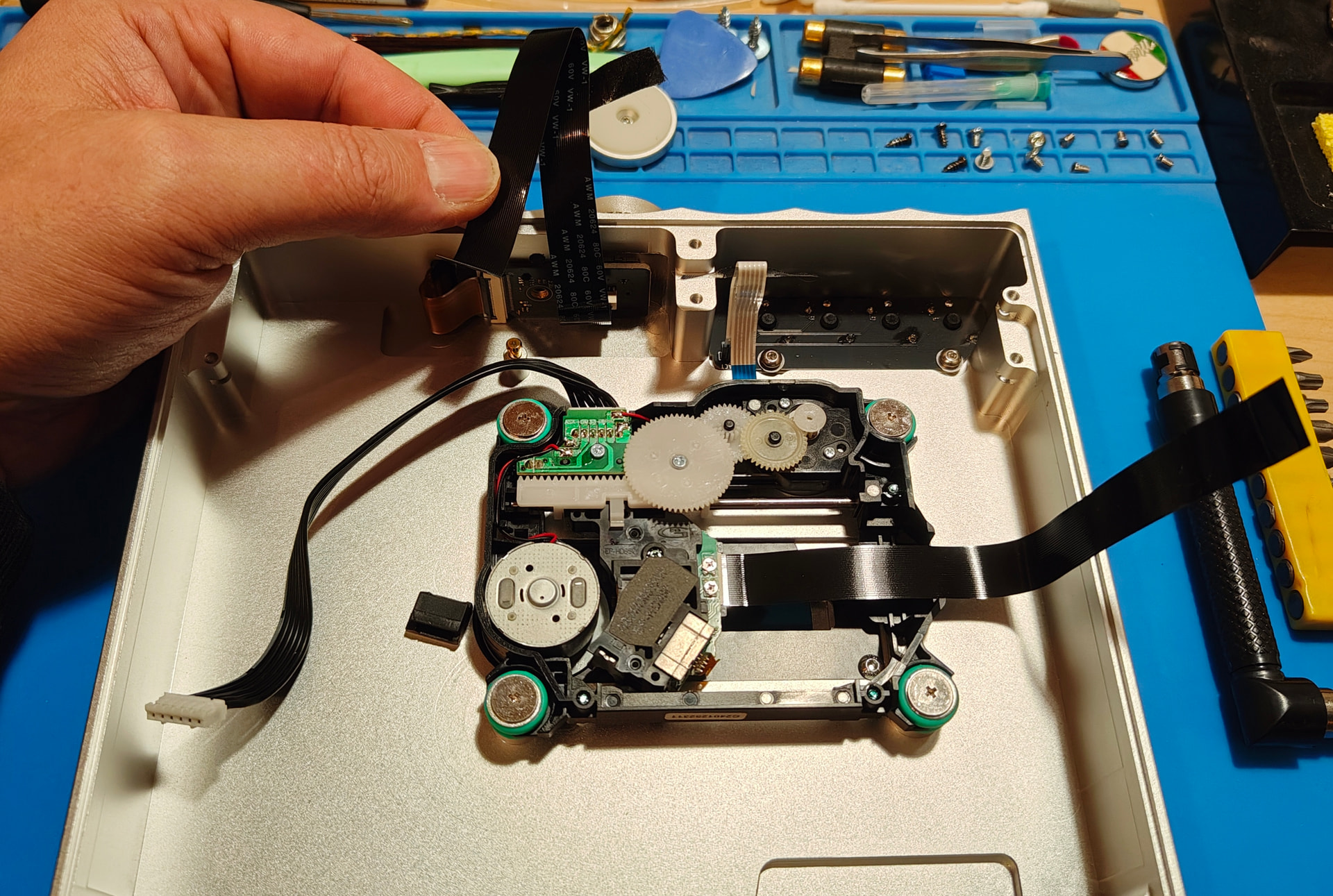

Приступаем к демонтажу привода.

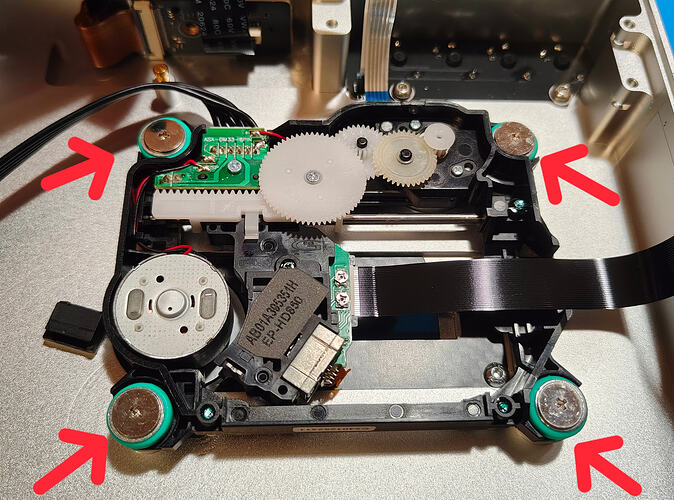

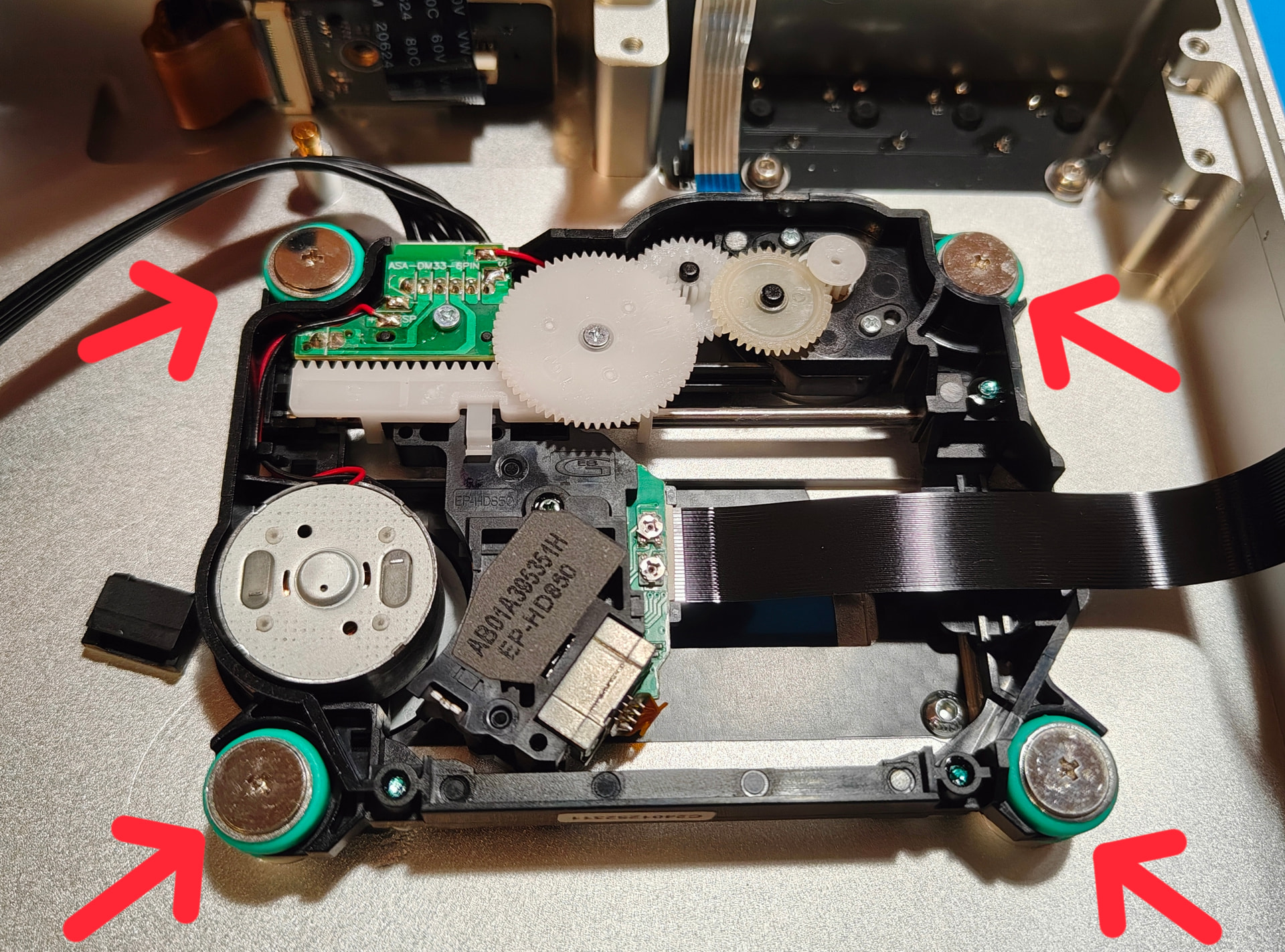

Самое сложное - выкрутить четыре фиксирующих болта. Китайцы умудрились посадить их на цемент и от души закрутить. Шлица микроскопическая, сам болт сделан из легко крошашегося металла. Отверткой выкрутить нереально, тк цемент. Пробовать трещеткой. Но если прикипело намертво, придется выкручивать пассатижами или круглогубцами, взявшись за кромки шляпки болта. Аккуратно - резьбы гнезд из алюминия.

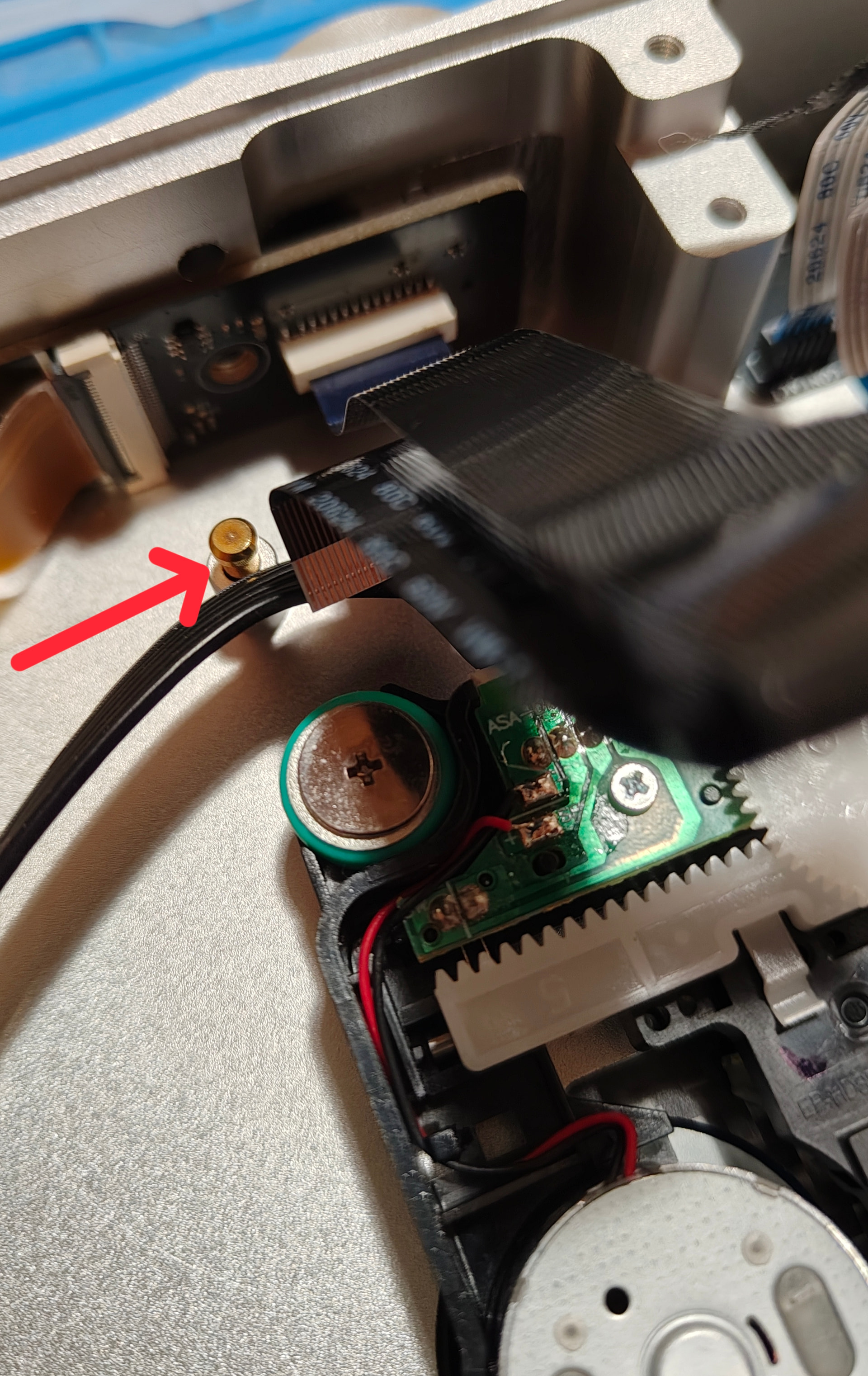

Вот эту латунную втулку, расположенную у левого верхнего угла привода, просто рукой или пинцетом достаем. Не теряем и не забываем поставить на место при сборке - эта втулка давит на микропереключатель на плате, когда крышка кастрюли закрыта.

Снимаем транспорт и переворачиваем.

Снимаем с головки шлейф (запомните или сфотайте положение). Для этого сдвигаем вправо черный фиксатор разъема.

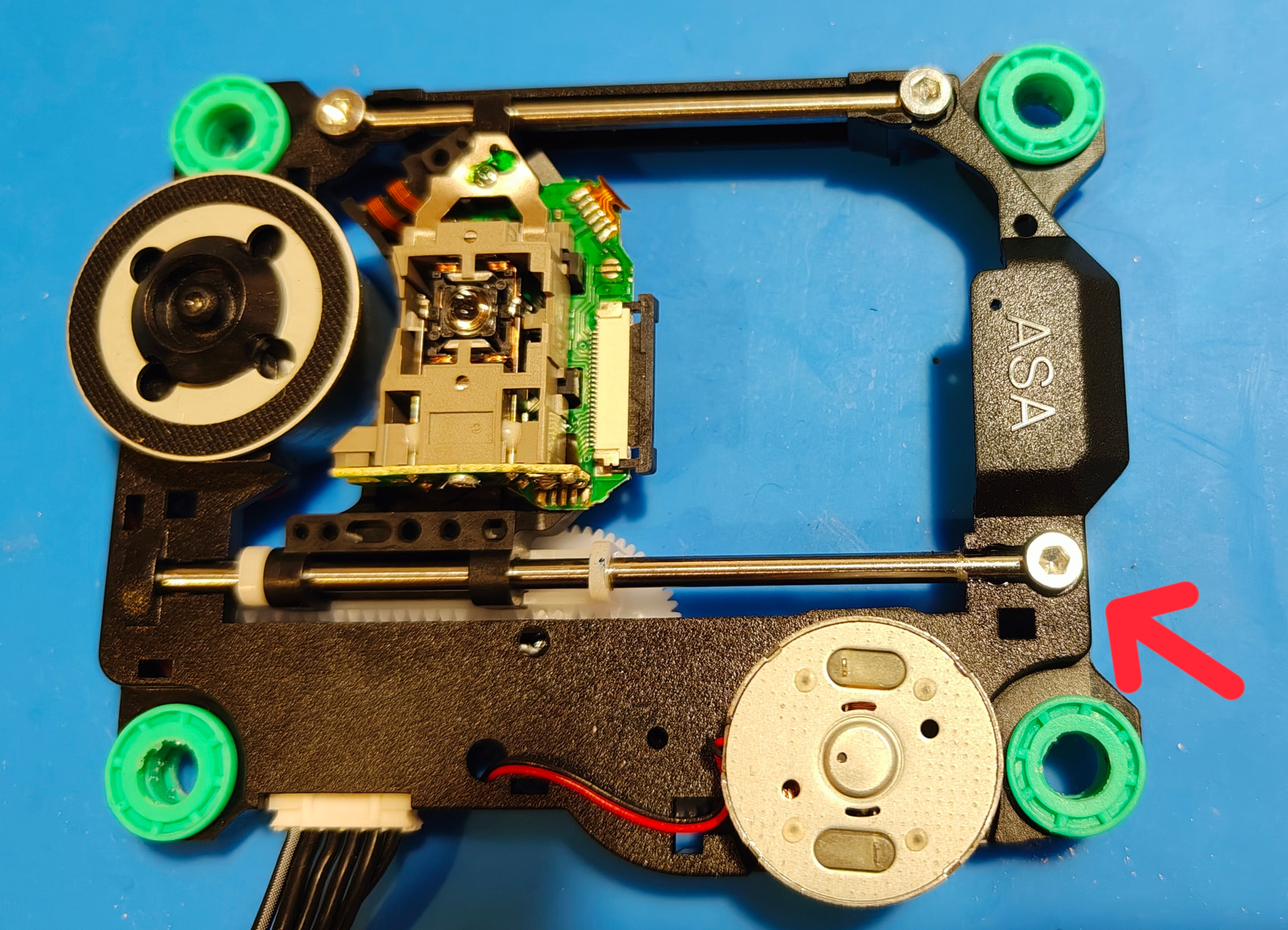

Выкручиваем болт, показанный стрелкой. Он держит нижнюю штангу. Ключ шестигранник.

Вытягиваем штангу до конца и снимаем головку с белой пластиковой кареткой.
Штангу положите на безворсовую бумагу (пергамент, в котором вы курицу запекаете), штанга в масле.

Снимаем с головки белую каретку, старую головку можно выбросить.

Отсчитываем на каретке слева направо 15й зубец и строительным фломастером маркируем его. Он будет примерно по середине каретки.

Берем новую головку, одеваем в каретку.
Продеваем нижнюю штангу сквозь головку и каретку.
Защелкиваем верхнюю шлицу головки на верхней штанге.
Зацепляем левый конец нижней штанги в паз привода.

Двигаем головку с кареткой и совмещаем 15й зубец каретки с ведущей шестеренкой (под нижней штангой видны три зубца ведущей шестеренки).

Первый зубец шестеренки слева должен зайти между 15м и 16м зубцами каретки.

Совместили, теперь опускаем правый конец нижней штанги и фиксируем болтом - головка установлена. Покрутите самую маленькую приводную шестеренку вперед-назад - головка должна свободно скользить по штангам влево и вправо.

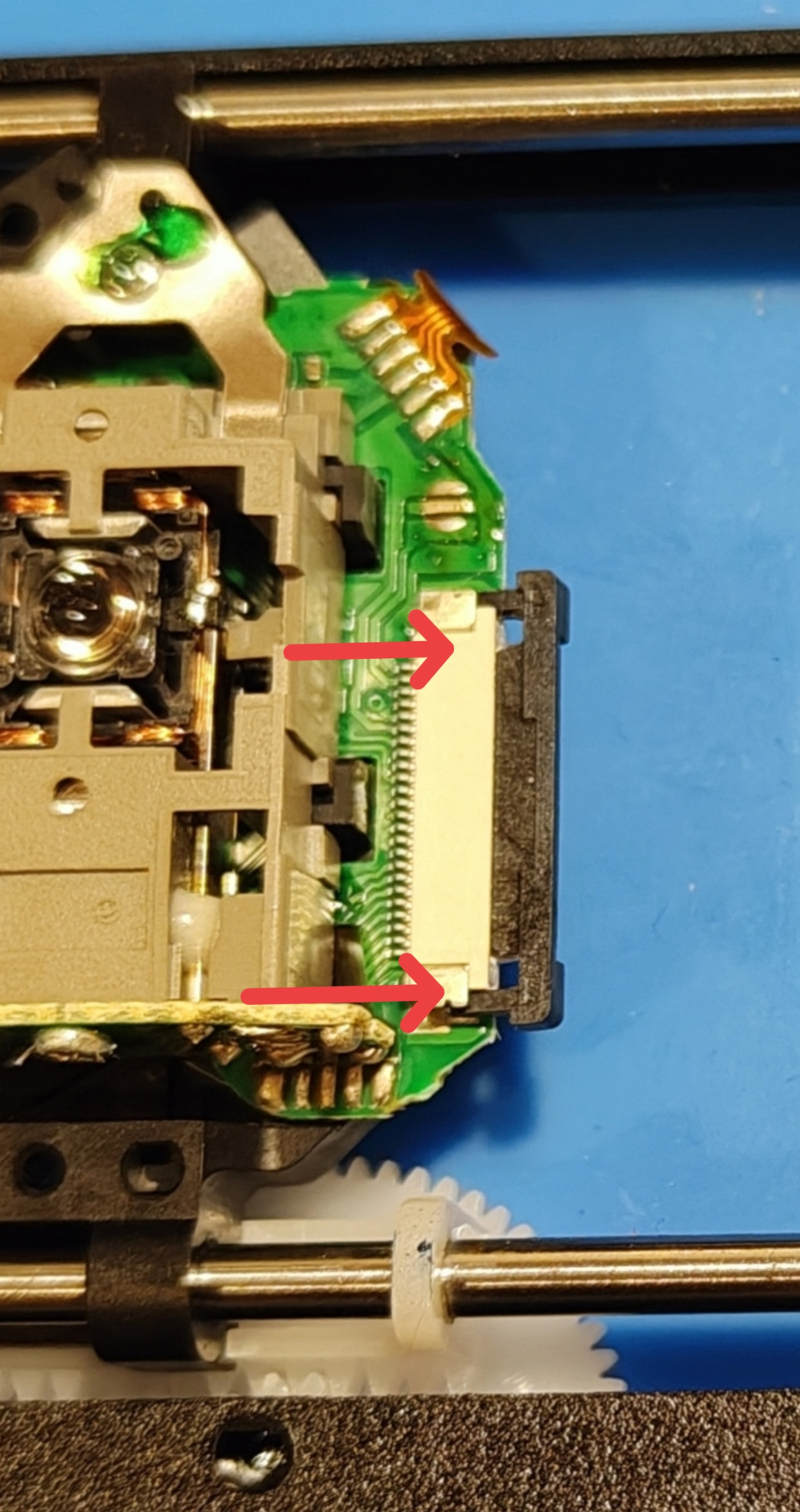

Подсоединяем шлейф к новой головке. Для этого выталкиваем фиксатор разъема вправо, вставляем шлейф и защелкиваем фиксатор влево.

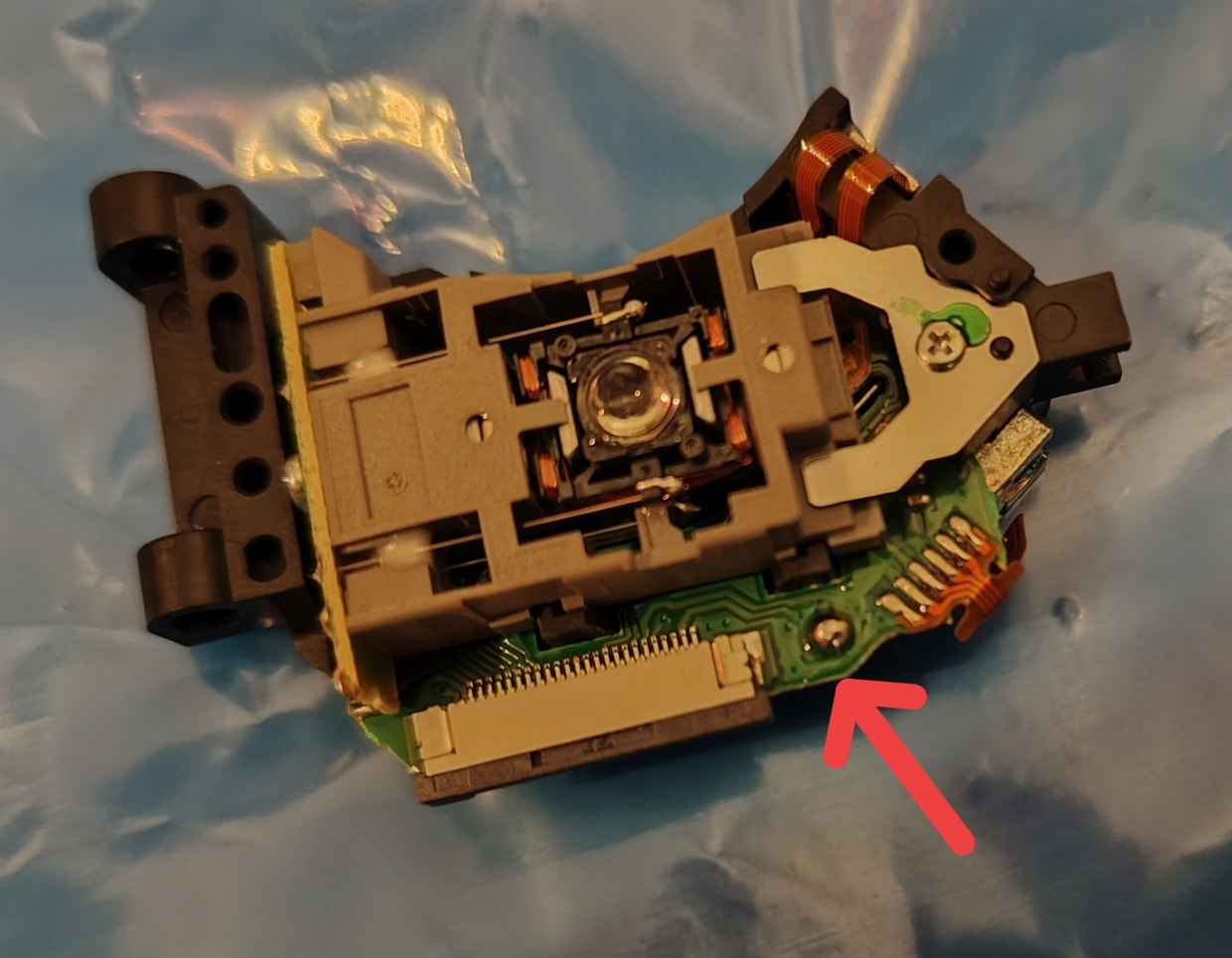

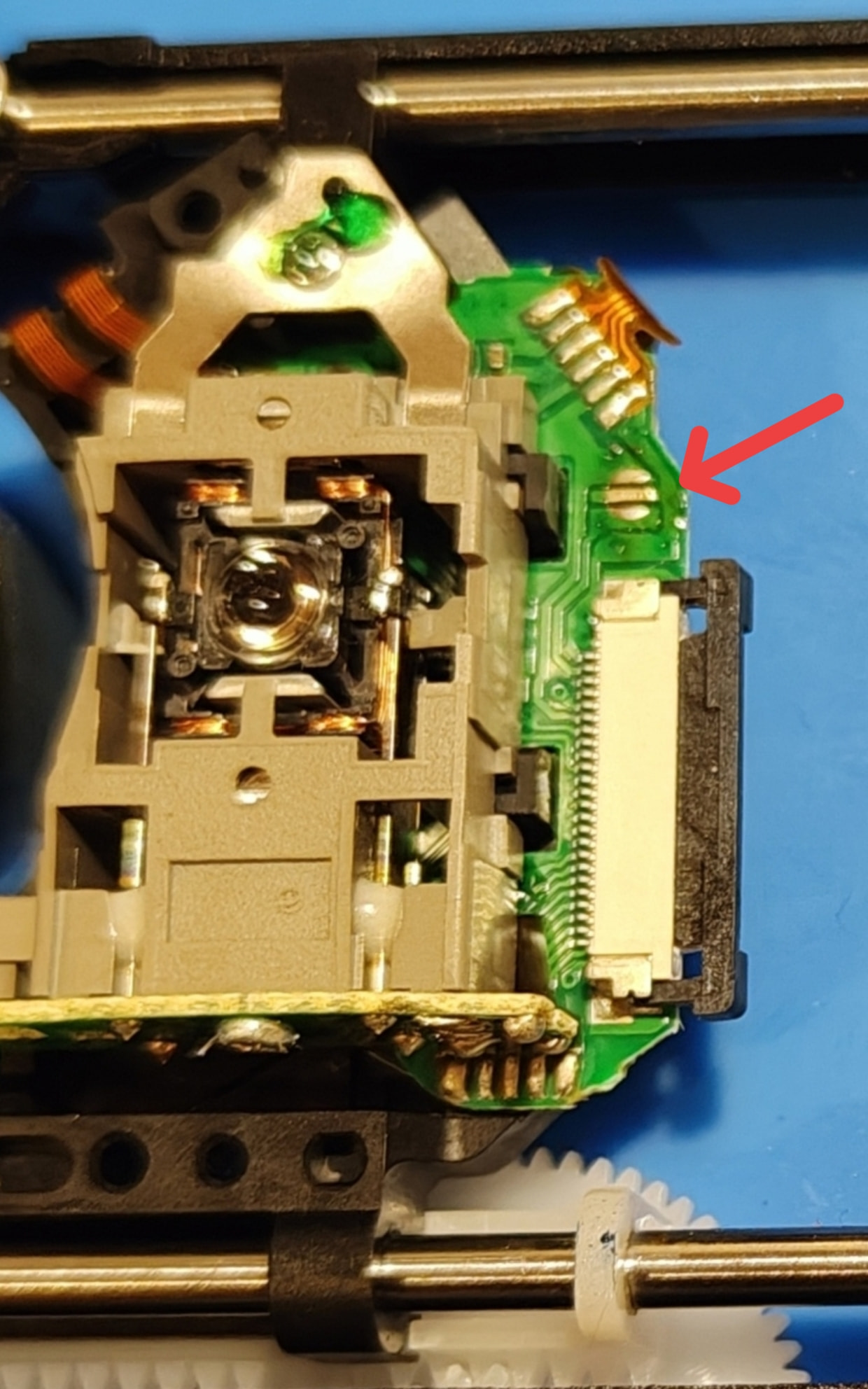

Теперь надо убрать с головки транспортировочную каплю припоя, защищающую головку от статики.

Греем паяльник и смахиваем эту каплю, она легкоплавкая.

Должно получиться так - три разомкнутых контакта на месте, где была капля.

Теперь ставим привод на место, наживляем болты и закручиваем не до упора. Регулируем посадку с лицевой стороны корпуса, смотрим зазоры. Затем затягиваем болты до упора крест на крест, как автомобильное колесо, чтоб без перекосов.

Ставим латунную втулку, о которой говорилось выше.

Присоединяем шлейфы к плате и собираем аппарат.

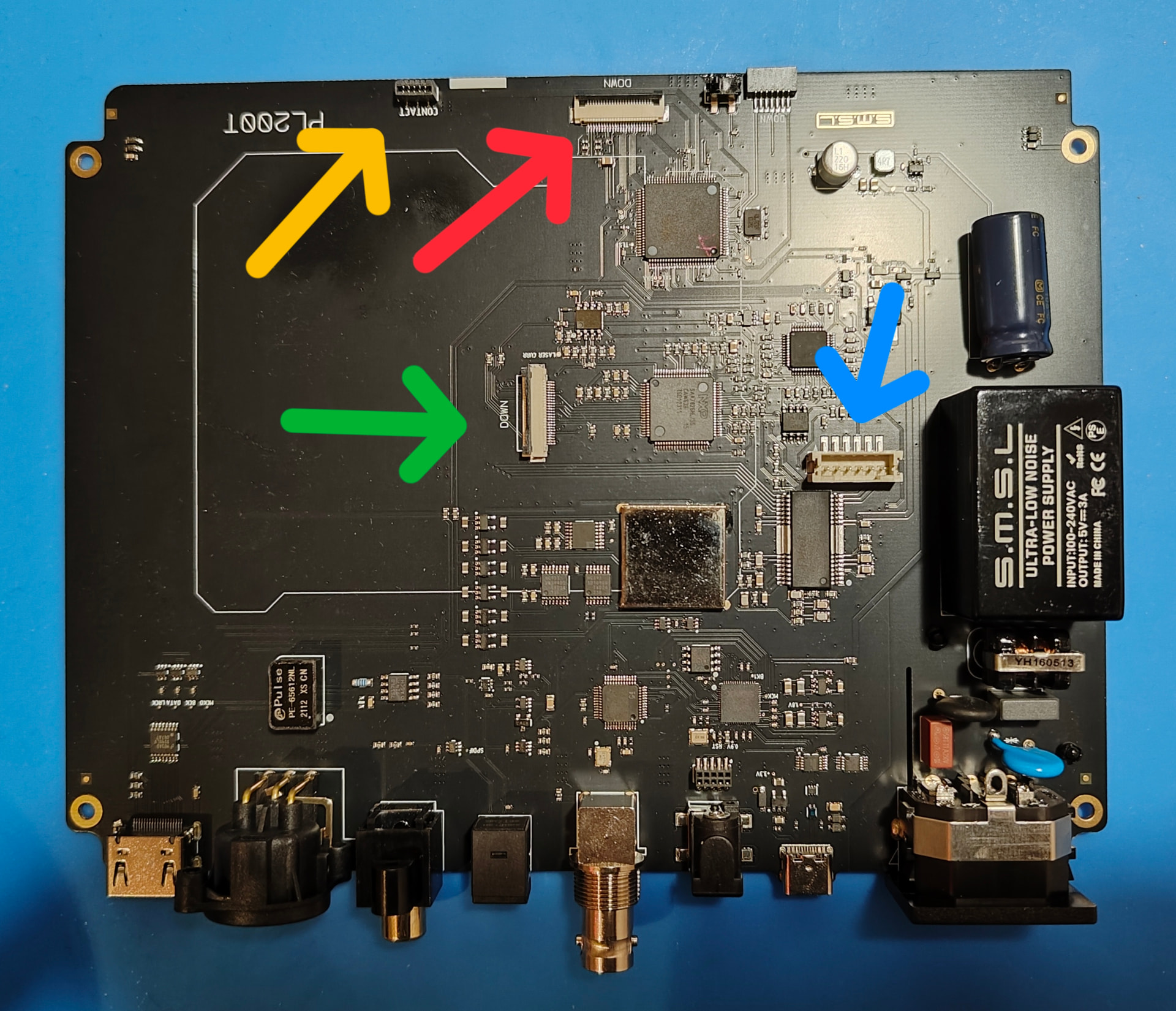

Зеленая стрелка - сюда черный шлейф от головки.

Красная стрелка - сюда черный шлейф от экрана.

Желтая стрелка - сюда белый шлейф от кнопок управления аппаратом.

Синяя стрелка - сюда кабель питания привода (подключить в последнюю очередь).

Готово, пациент уже не болен, весел, счастлив и доволен:

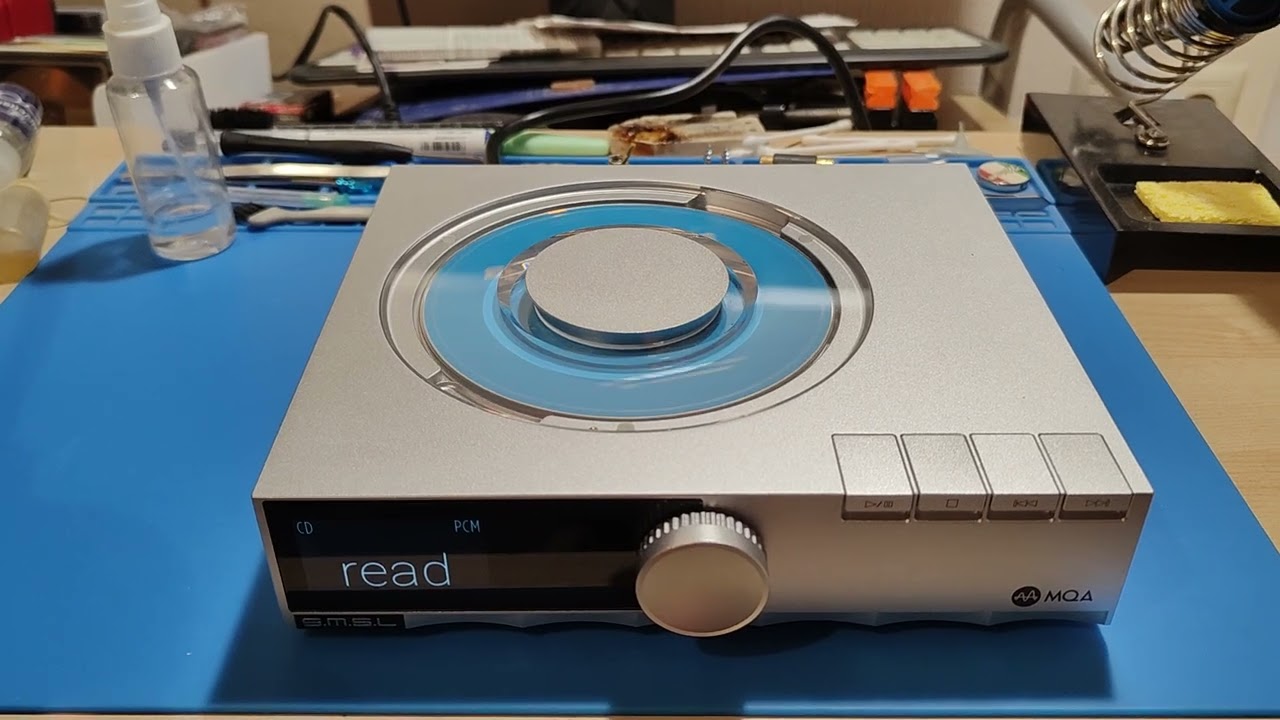

SMSL PL200T - after laser head replacement

Это уже второй, пора глазную клинику открывать))

—
Примечания.

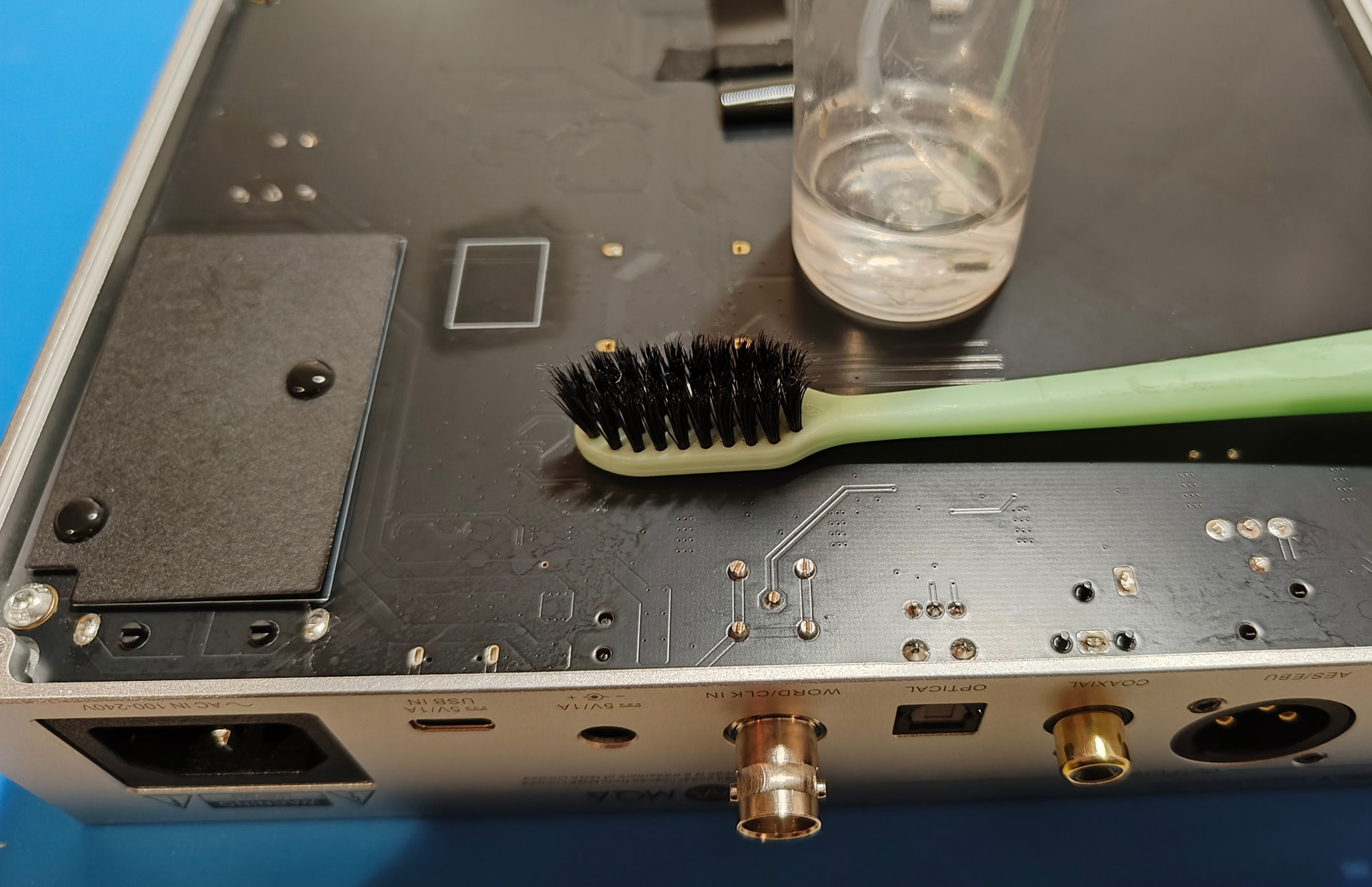

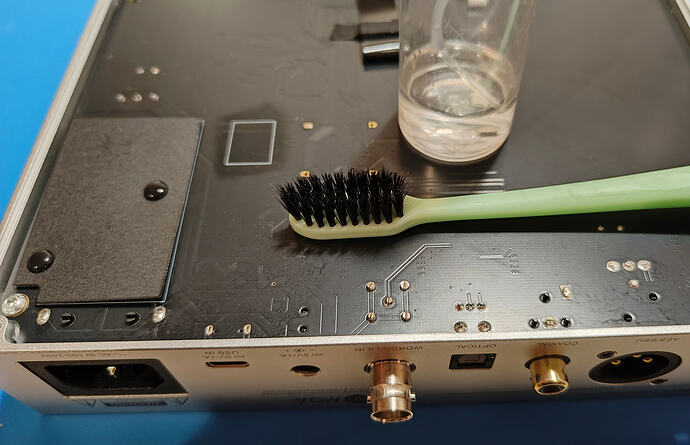

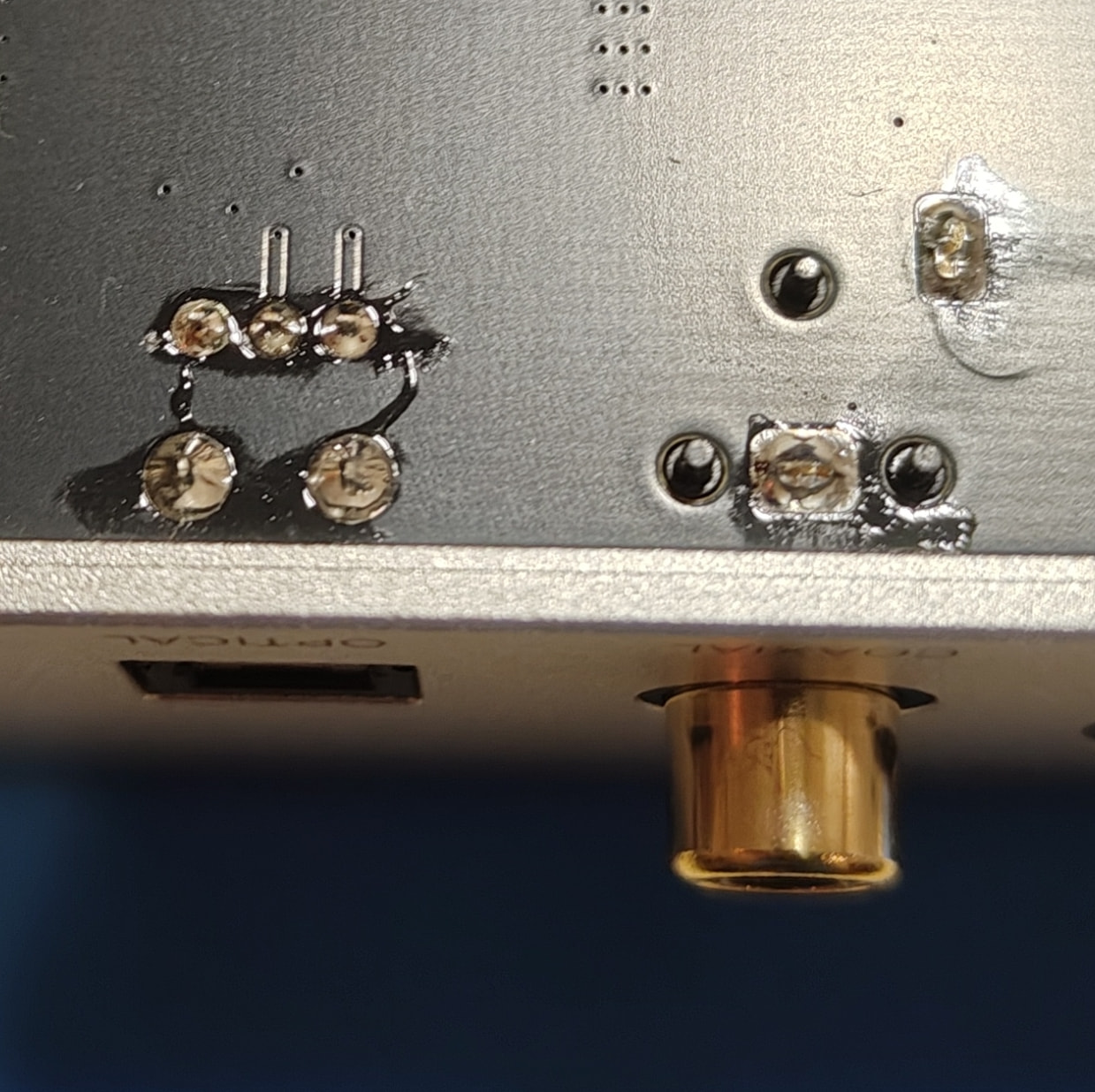

Можно, раз уж разобрали, отмыть после китайцев флюс с платы. Понадобится спирт изопропиловый абсолютизированный и зубная щетка.

Старайтесь не прикасаться к микросхемам руками - плату держать за края.

Также не касайтесь руками головки и линзы - браться за пластик!

По уму конечно надо себя заземлить, с помощью манжеты. Но если в лом, снимите с себя синтетические одежды и возьмитесь обеими руками за полотенцесушитель в ванной

Защитную каплю припоя снимайте с головки после ее монтажа на привод и подключения к ней шлейфа.
Если смахнуть каплю до конца не получилось - возьмите спиртовый раствор канифоли с кисточкой, смажьте место, приложите 1,5 мм оплетку для очистки припоя, сверху прогрейте паяльником, затем очистите место от остатков канифоли изопропиловым спиртом абсолютизированным на ватной палочке. С паяльником процедуры делайте быстро, не перегрейте головку. Паяльник с острым жалом на 30 ватт подойдет.

Отщелкивать фиксаторы разъемов может помочь деревянная зубочистка, с металлическими пинцетами лучше не надо, пластик нежный.

Можно добавить по капельке масла для швейных машин на обе штанги привода.

Выкрученные болты старайтесь складывать так, чтоб не забыть откуда они выкручены.

Линзу, пластиковую крышку кастрюли, CD-диски, экран аппарата, окрашенный корпус аппарата, любой пластик - ни в коем случае не протирать спиртосодержащими жидкостями!
Для этого продается специальный безспиртовой сольвент для оптики.

Фотографируйте всё перед демонтажом, особенно положения шлейфов - откуда выходят и куда входят - это поможет при обратной сборке.

Ну и торопиться не надо никуда.

[Oracul (Вадим, мизантроп)]

В баре многие упрекали 30 летние CD плееры - дескать у них могут головы дохнуть

Я конечно понимаю - голова за 200 руб. Менять ее несложно и можно хоть каждую неделю. Но этого ли мы хотим покупая (пусть и относительно недорогой) CD плеер ?

[ars (Арсений)]

@Oracul

мы хотим

Этого не будет, если вы не пользуетесь частыми перевозками. Аппарат повредился при пересылке🙂

[Angelicus (Михаил)]

@Oracul

конечно понимаю - голова за 200 руб. Менять ее несложно и можно хоть каждую неделю. Но этого ли мы хотим покупая (пусть и относительно недорогой) CD плеер ?

Ну а что делать? Новодел он весь такой - из палок и соломы. И дорогой новодел, и недорогой новодел - везде стоит это экс Санье с вариациями. Делать как раньше - из золота-брильянтов - никто не будет, прошли те времена.

[remora1976 (Иван)]

Вот это и убивает больше всего. Покупаешь аппарат за мульён, а там внутри…

[Angelicus (Михаил)]

Ну вот и смотрите, нужен вам новодел за мильен или вот купил за 30к рублей и радуйся, а сломается глаз - выкинь или почини сам))

[remora1976 (Иван)]

А я для себя уже решил и давно ушел на винтаж в плане СД. Китай можно, но нужно быть готовым к подобным сюрпризам. Я их не хочу. Старый стал, ленивый

[Angelicus (Михаил)]

Винтаж хорошо, но с ним другие приколы - глаза живые, а остальное от старости требует побольше знаний и умений с паяльником, чем перекинуть копеечный глаз на СМСЛ-е.

[Angelicus (Михаил)]

@ars

Аппарат повредился при пересылке🙂

Это вряд ли. Потому что дохнут и те, которые никуда не ездили. Мое предположение - неудачно нахимичили с разводкой питания китайцы. Одновременно два питания в него нельзя - ну я так думаю. То есть если usb кабель воткнул - убирай DC. Ну и под напряжением лучше кабели не перетыкать вообще никакие, сперва обесточить аппарат. Думаю тут проблема. Дохнет лазерный диод (красный).

А может просто партия таких глаз попалась производителю.. Их же масса заводов в Китае выпускает..

В общем, предположений много, но с питанием лучше поостеречься, как я сказал.

[Oracul (Вадим, мизантроп)]

По сути это означает ошибки в инженерной разработке. Следом за дохнущим глазом могут начать дохнуть любые элементы на плате - элементная база наверняка тоже была не высокого грейда. И винтаж опять в плюсе, потому как там паяльником можно помочь. А китайца только в ведро. И 30тр за китайца равно цене приличного винтажного Филипса, Аркамы и Кембриджи, Сони и вовсе дешевле. А еще ведь есть более дорогие китайцы

[remora1976 (Иван)]

Ну за 30 приличный филипс не возьмешь, я думаю. Только под профилактику, а это еще 50 минимум плюс риски.

[remora1976 (Иван)]

Ну, в моем понимании, винтаж - это два первые поколения СД проигрывателей. Ну, ладно, три поколения. Там цены другие.

[ars (Арсений)]

@Oracul

винтажного Филипса

Я перешёл с винтажного Филипса на smsl pl200t и доволен

[remora1976 (Иван)]

Именно так, не стоит. Пусть каждый аппарат приносит своему владельцу радость и не ломается.

[Miha64 (Михаил)]

Тема про конкретные модели «кастрюль». Обсуждать «винтаж» можно в других темах.

[Andrey (Андрей)]

Супермануал!
Ссылку на этот пост надо в шапку темы.
Единственное замечание, картинку, когда откручивается штанга привода лучше переместить ниже, поближе к тексту, где штанга упоминается.

[MaxK (Максим)]

А самое главное и не показали, какая серва стоит?
