На разъеме BNC находится небалансный AES. Он в данном случае отличается от SPDIF только значительно более высоким уровнем сигнала что бы соответствовать протоколу. Вам это или не надо совсем, а можете и перегрузить цифровой вход.
1 лайк

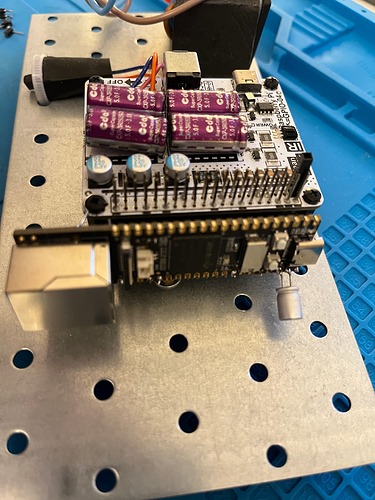

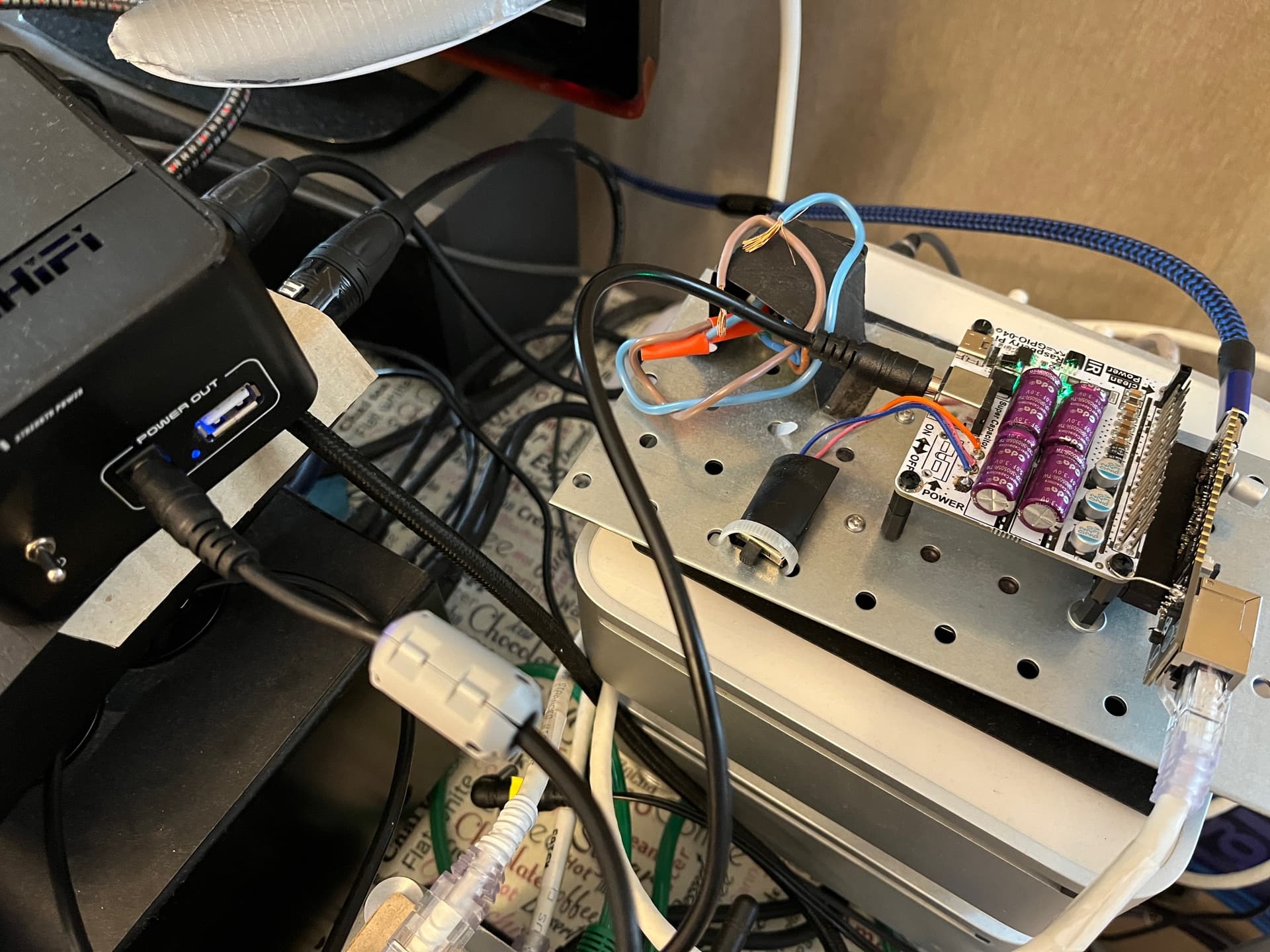

Привет, подскажите/покажите как реализованно питание на суперкапах?
На сколько времени работы хватает? И как заряд реализован?
Это буфер, он держит не долго
1 лайк
Схема есть?
1 лайк
Я не совсем понял - это питание подходит для любой малины и RPi5 в том числе?

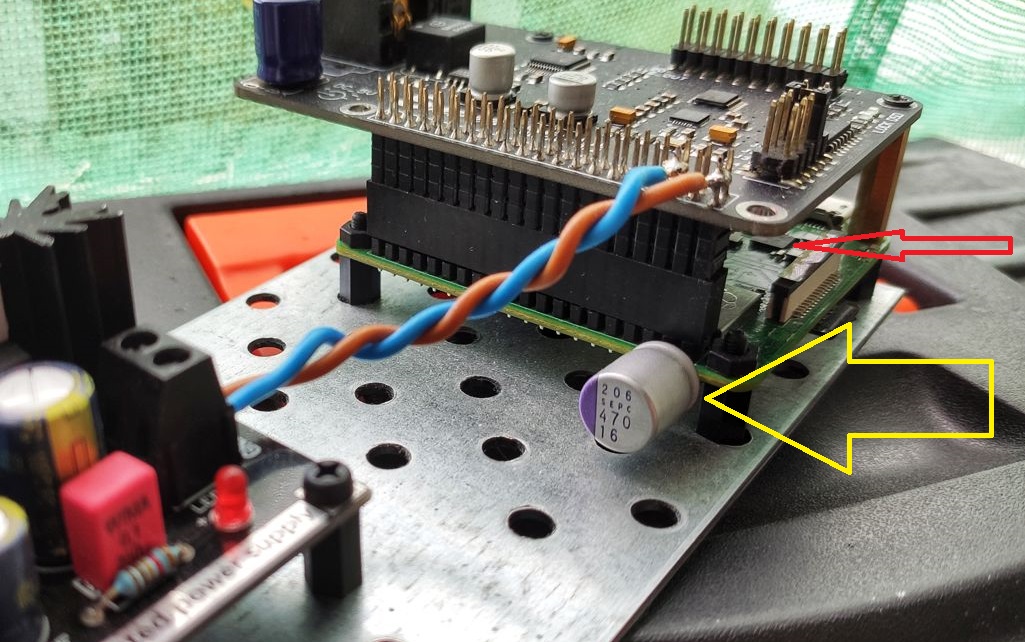

Если распиновка GPIO одинакова с третьей и четвертой серией, то конечно подойдет. Но глубокое имхо, один хороший полимерный конденсатор, припаянный как можно ближе в микросхеме pmic, на ее входе, принесет пользы больше. Как компромисс - это ноги гребенки пины 5 вольт и земля, они как раз на расстоянии 5 мм и банка диаметром 10 мм паяется туда идеально, как на фото по желтой стрелке. Бескомпромиссный вариант, разобраться где у микросхемы pmic вход (сама микросхема в моем случае по красной стрелке) и припаять прямо на керамический конденсатор сверху.
2 лайка

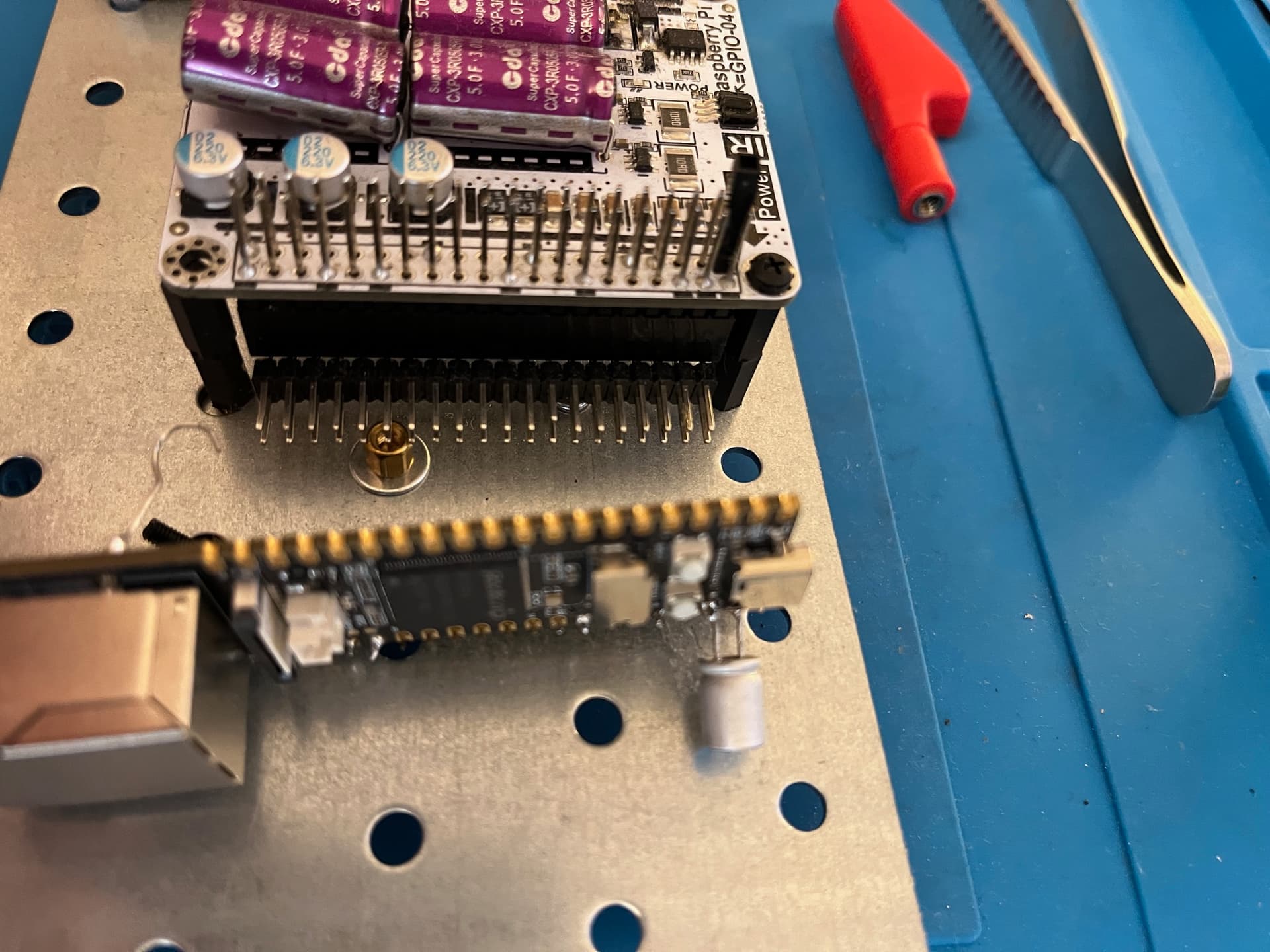

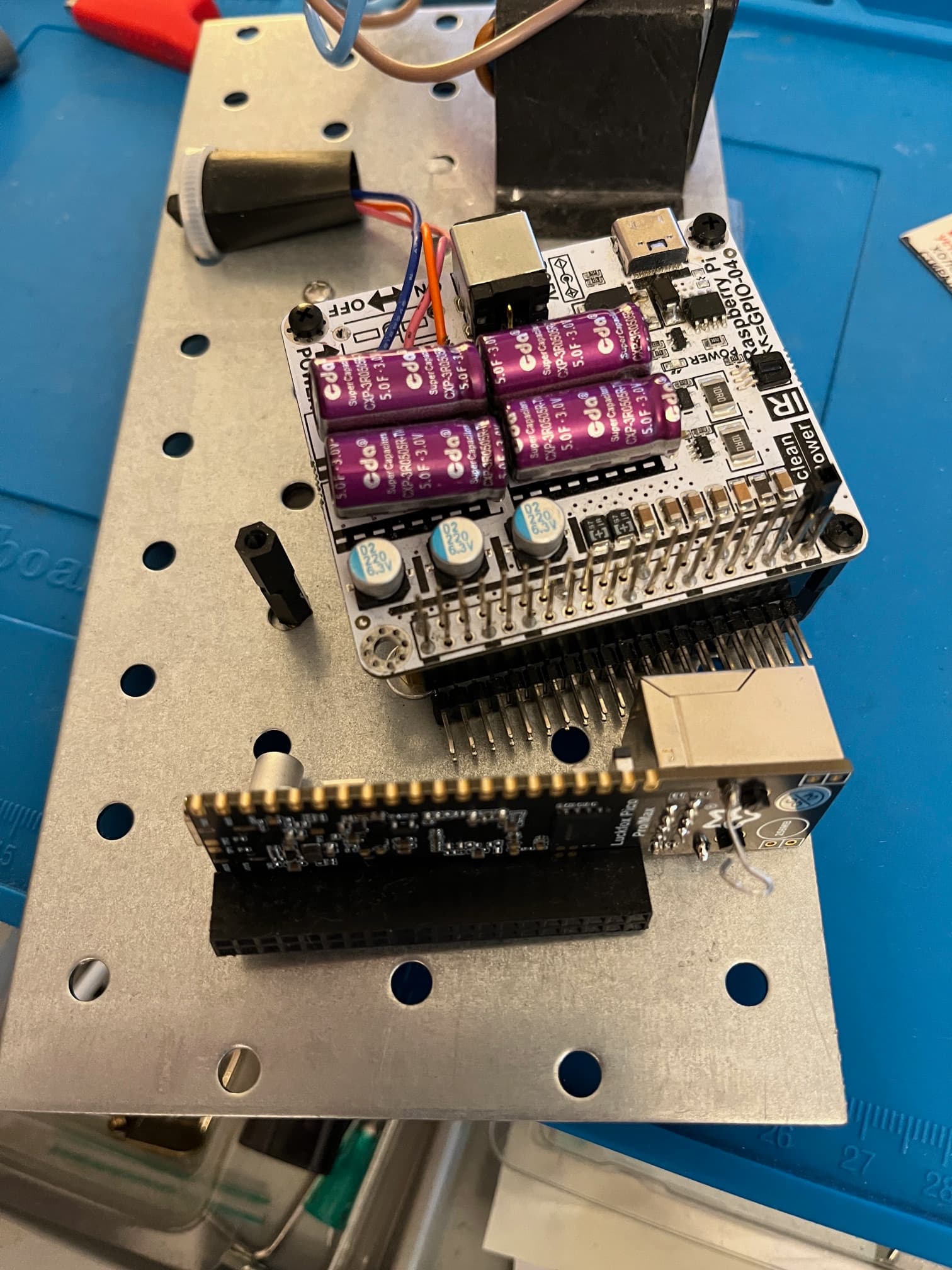

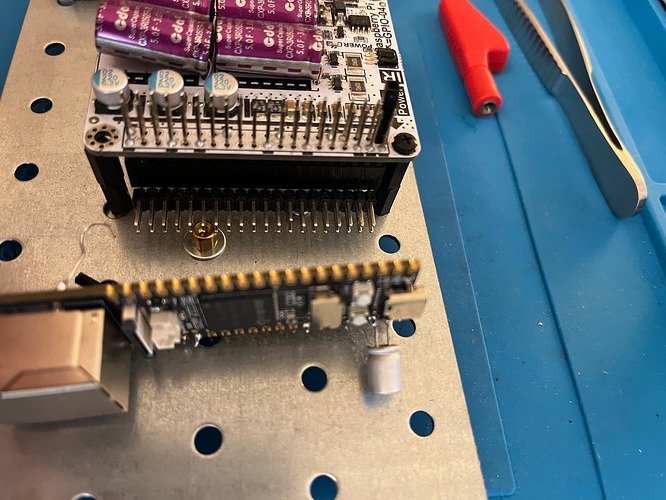

Используются только питающие пины, остальные не задействованы ( физически не подключены) служат как держатели Лиса
1 лайк
Понял, большое спасибо за инфу и фотки.
А что за конденсатор на самой лисе и как подбирали?
Сейчас уже не вспомню, кто-то на форуме посоветовал. Может быть даже
andlo Андрей, посмотрите повыше на фото, кажется такой же конденсатор.
1 лайк
По красоте))) На самом деле по качеству и удобству монтажа.
2 лайка
Немного не понял смысл создания Wolf. Цифру передать в нормальный Цап по коакс. А почему бы не передать цифру сразу по i2s?
И сразу, я так понимаю самые дорогие готовые платы под малину ЦАП дают плохой звук?
По заявлению разработчика, шляпа Wolf полностью гальванически развязана от Raspberry Pi. Смысл был наверное в этой попытке отвязаться от помех. Насколько она удалась… у меня был Wolf, а так же были 502 DAC, Hifiberry Digi pro, 502 AES, ещё пара шляп, все в непростом исполнении. Это всё примерно одно и то же.
Сама идея использовать spdif в том, что в недорогих и/или старых ЦАП это наиболее приемлемый способ подключения. USB сам по себе шумный, и требует сложной реализации как в источнике, так и в ЦАП.
У всех этих конструктов на малинке и прочих одноплатных девайсов есть свой предел и чудес тут ожидать не стоит, на мой взгляд. Как альтернатива, LogoSD это уже прорыв. Project0 ещё получше. Дальше уже всякие Auralic…
Очень интересный Project0.
Я почему и спросил - можно же по i2s отдать напрямую без доп плат, можно даже оптопару в пути поставить. Или тактирование сильно не стабильное в этом случае, что требует построения отдельных железок?
i2s можно достаточно просто и из малины взять и на шляпу, допустим, отдать, или в ЦАП. Я такой эксперимент проводил. Всё то же самое. Дело не в способе подключения, на мой взгляд, это не важно. Важен сам уровень железок. Уже наверное все абсолютно способы выжать звук из этих девайсов перепробованы. Не перепрыгнуть их ограничения. Я думаю, упирается всё в тактирование. Генератор нужен отдельный, прокачанный, малошумный и точный.
конечно тактирование, потому что сим цифровой поток идентичный. И какое сейчас лучшее решение? project0? wolf?
1 лайк
Девайсы из разных миров. Project0 безусловно топ из того, что я слышал, по spdif, если не брать в расчёт дорогие брендовые девайсы за сотни килорублей. Но там карточка sd, и никакой сети.
1 лайк
жаль что умер проект не родившись. а так прикрутить к нему внешнее управление списков треков или передачи файлов во внутренюю память - цены бы не было
