Иногда я сильно жалею что не являюсь адептом AN или Кondo …. и Михаил не живёт в моём городе и стране ! Прекрасно и как всегда перфекциозно !
13 лайков
Док Вам не надо , живите и работайте в Радости
2 лайка
Андрей,
благодарю за высокую оценку и теплые слова!
Коли такое дело, постараюсь в ближайшее время подробнее осветить тут этот выдающийся случай.
9 лайков
Я догадываюсь про кого речь идёт.
Не удивительно!
6 лайков
И снова о лампах

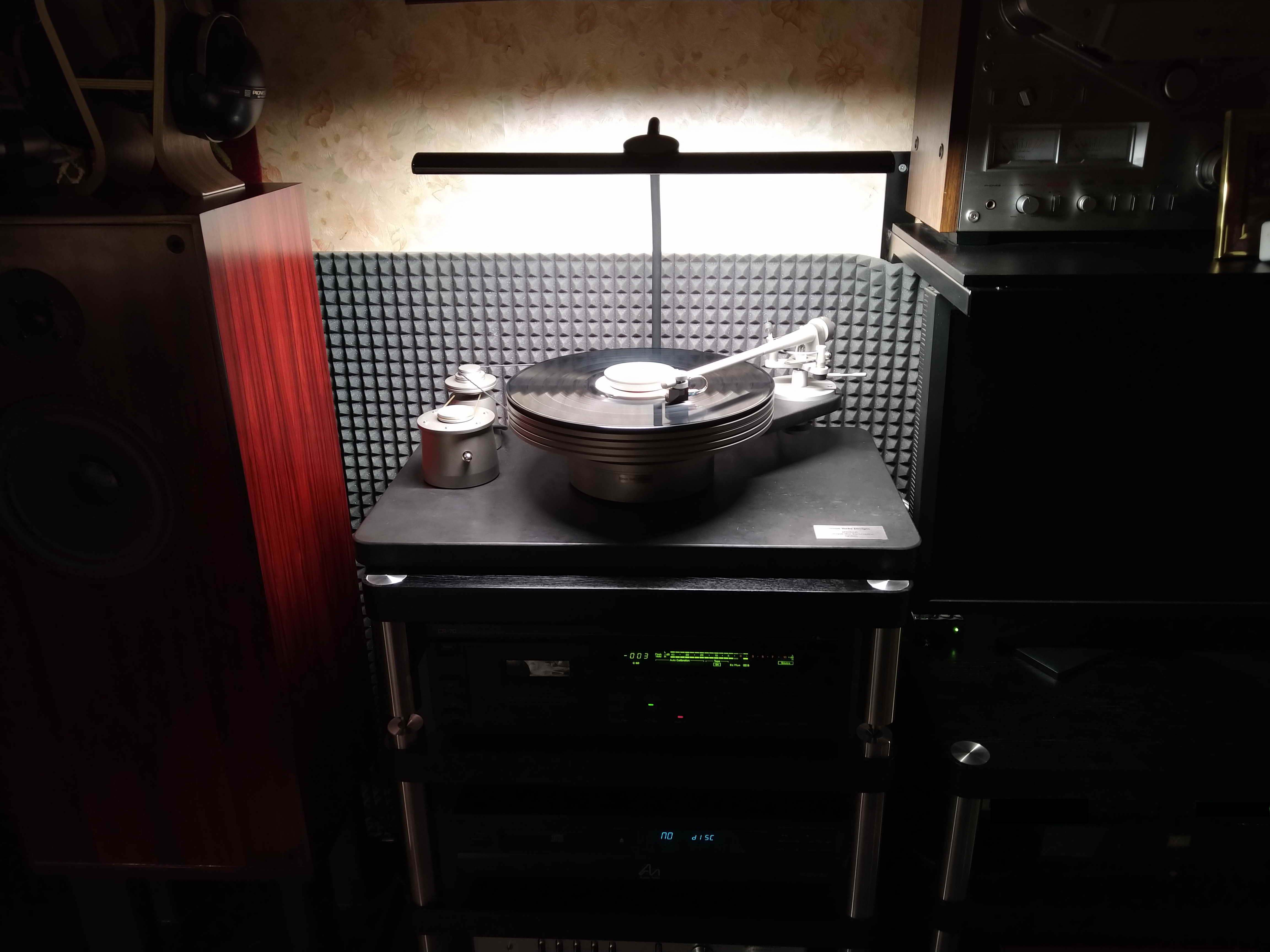

Всё же мне удалось найти идеальную (для меня) лампу для освещения проигрывателя.
Она лучше даже той, фирменной, которая выше упоминалась. Да еще и стоит нормальных денег, а не как та, ну и доступна к покупке без мытарств.
Что в ней прекрасно (вкратце):
- светит не сбоку, а по всей ширине стола. Т.е. теперь хорошо освещена самая важная зона - тонарм и картридж.
- цветовая температура регулируется либо фикcированными ступенями 3000К - 4500К - 6000К, либо плавно от 3000К до 6000К
- яркая! Это новое ощущение пользования винилом. Праздник!
Визуально винил теперь стал центром маленького аудио мироздания
- яркость тоже регулируется
- есть таймер отключения
Но самая прикольная фишка, у нее есть пульт дистанционного управления, с которого можно управлять всеми режимами и настройками.
Пульт очень аккуратный, тонкий, кнопки с отчетливыми щелчками. Работает далеко и в любом положении, на лампу направлять не надо.
57 лайков

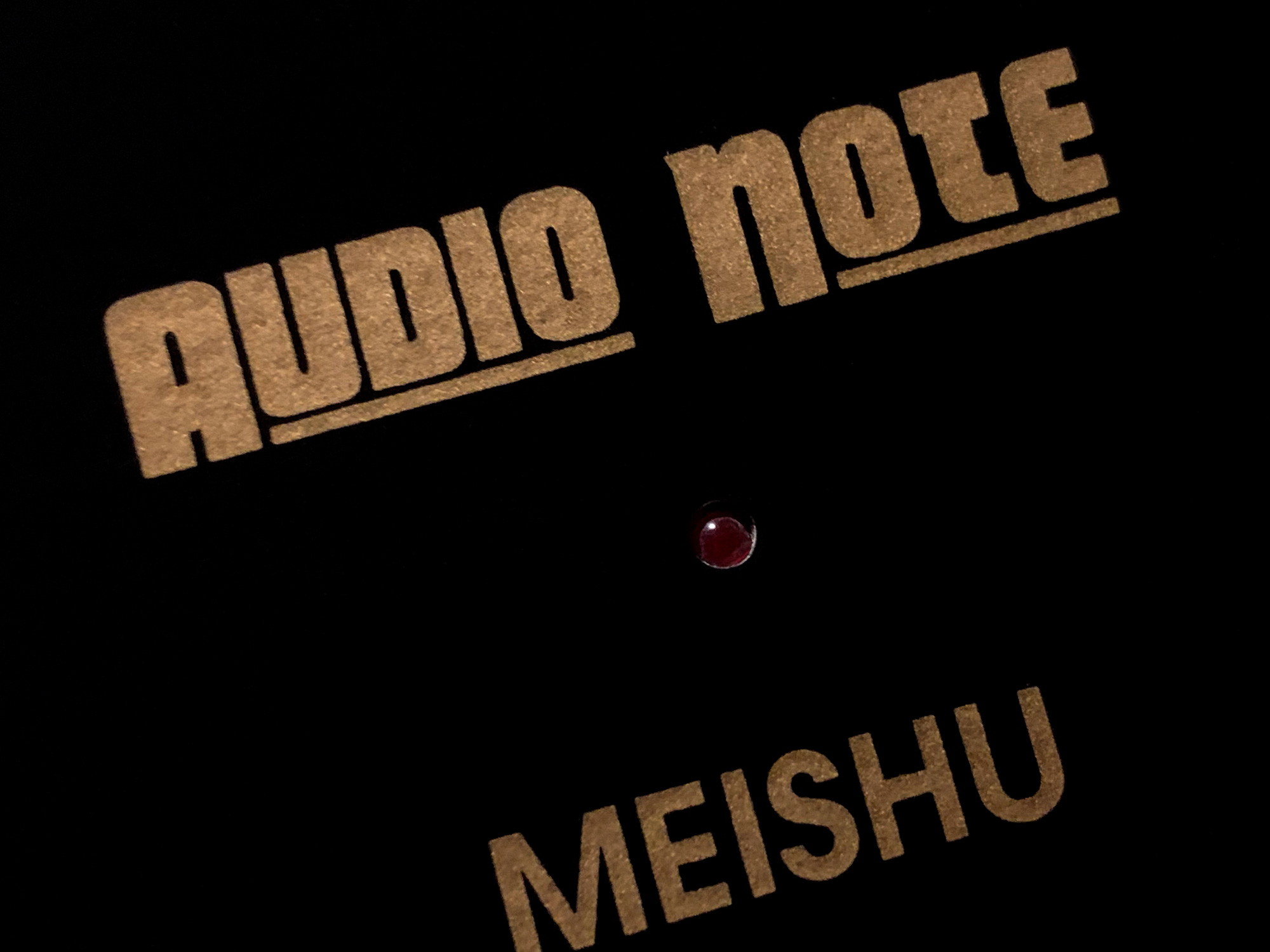

Audio Note Meishu Phono, которому повезло во второй раз
Некоторые из вас ещё помнят историю с довольно уникальным экземпляром, который был у нашего уважаемого Сергея, @simpleart.
Пару-тройку лет Сергей радовался исправленному и налаженному усилителю, хотя оставались еще кое-какие нужные работы, которые стоило сделать. Но… дело до них так и не дошло, зато усилитель, с малопонятными целями, был отдан другому человеку, чтобы он в нём покопался. Одной из целей была «сделать апгрейдовый даунгрейд», поставив серебряные межкаскадные конденсаторы, но совершенно непотребного номинала. Сделано всё было довольно тяп-ляп, но терпимо.
Достаточно скоро усилитель был кому-то продан и было жаль, что он мог попасть к человеку, не способному оценить это сокровище, а то и вовсе пойдет по рукам и сгинет.
Однако, выяснилось, что усилитель попал к доброму хозяину и нашему собарнику, который и обратился ко мне с просьбой закопать то, что накопали и доделать те вещи, до которых у предыдущего хозяина не дошли руки.
Прежде всего надо было вернуть усилителю голос.
Серебряные конденсаторы после предусилителя были непомерно маленькой ёмкости, но отказываться от них совершенно не хотелось, да и не было нужды.
Как и известный г-н «Фунтик» в Англии, я считаю возможным и даже полезным сочетать медную и серебряную фольгу. Поэтому были добавлены новые аудионотовские «бочонки», с тем, чтобы общая ёмкость вернулась к положенному значению. Само собой разумеется, всё это было аккуратно и тщательно закреплено и припаяно.
Общая ёмкость и медная фольга вернули звучанию «тело» и теплоту, а серебряная фольга обеспечила точность атаки, тонкий, прозрачный, трепетный верх.

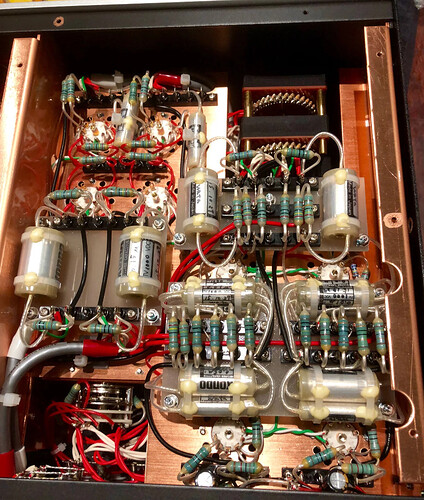

С прошлых времен оставалось вот это безобразие во всём питании усилителя.
И дело не только в неэстетичности, но и в плохом качестве монтажа, некоторых ошибках и выброшенных деталях, а также в том, что в таком виде невозможно было устанавливать некоторые кенотроны с нестандартными колбами.
Вся рукожопная непотребщина была разобрана…
… и были изготовлены основания для установки новых тефлоновых ламповых панелек и Black Gate WKZ.
Убраны всякие нарощенные провода, добавлены отсутствовавшие RC цепочки предотвращающие паразитную ВЧ генерацию у кенотронов. Пара мощных резисторов неизвестного происхождения и потасканного вида тоже были заменены правильными.
Площадки установлены на новые латунные стойки.
Теперь можно одновременно устанавливать кенотроны с колбами любых форм и размеров.
Регулятор громкости
Прошлый владелец менял регулятор громкости на подуставший потенциометр Noble. Приделан он был, прямо скажем, неискусно. Более того, оплётка сигнальных кабелей вообще не была заземлена. (Привет, наводки и шумы!
)
Как говорили и говорят ленивые и криворукие авторемонтники во всяких «сервисах» - «на скорость не влияет
».
Ну что тут добавишь?
К счастью, нового владельца всё это не устраивало, к тому же хотелось иметь возможность регулировать громкость с пульта, как это сделано в моём Meishu.
В качестве нового регулятора использован прекрасный японский моторизированный потенциометр KO-ON (TKD). Добавлена плата дистанционного управления.
Для того, чтобы установить РГ большего размера пришлось опять изменять форму и расположение стального экрана, отделяющего силовой трансформатор, чоки и кенотроны от сигнальной части усилителя.
Перед РГ добавлены танталовые резисторы Audio Note, устраняющие проблему «первых градусов поворота ручки РГ».
Ну а непревзойдённое удобство – пульт. Вот он:
Будем надеяться, что теперь-то этот чудесный Meishu обрёл постоянный дом, где его будут ценить и с удовольствием слушать.
2024
Москва
103 лайка
Отличная работа.
А вот с аттенюатором интересно. Почему не ступенчатый на родных танталовых резисторах? Учитывая вложения в лампы и тд которые делают, почему потенциометр за 100 фунтов?
2 лайка
Потому что ступенчатый с ДУ стоит космических денег.
Да и ступени не всем нравятся.
5 лайков
Каждый раз смотрю на ваши работы,и радуюсь что очередной пациент поправился,и поправился надолго!
Это очень здорово.
Мне совсем не нравится тенденция последних лет,сломалось куплю новое,ведь это совсем неразумное потребление,ведь починив то что есть,мы сохраняем свою планету для будущих поколений.
Это конечно моë сугубое мнение,но вы подтверждаете что есть люди для кого это не пустой звук,и они это поддерживают делом!
Мой огромный респект,как теперь говорят!
5 лайков
Ясно. то что родной космос не удивлюсь конечно.

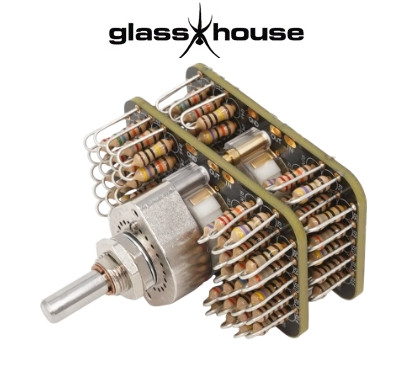

На hificollective собирают с анот тантала.
Даже 47 ступеней можно заказть на Elma блоке, 770 фунтов.

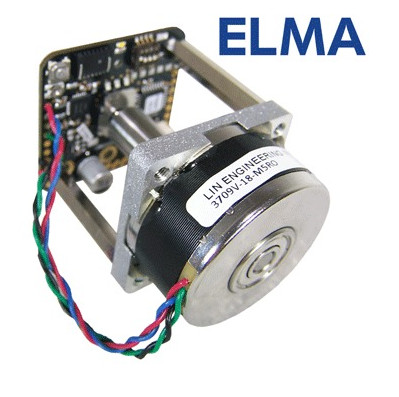

и мотобок к elme за 370, пульт от apple
24 ступени в 300 фунтов наверно будут.
3 лайка
Не уверен, что 1000 фунтов за РГ - разумная трата даже для очень прокачанного Мейшу. Да и для предов/усилителей более высокого полёта.
И потом, бюджет определяется тем, кто заказывает ужин. Мне-то что, я хоть РГ от Илона Маска поставлю.
12 лайков
Мне собственно это и интересно было.
Является ли РГ “бутылочным горлышком” в АН для разных не дешевых апгрейдов. Типа ламп WE, серебряных деталей разных, трансов, проводов и все это дороже тысячи фунтов. А сигнал идёт через условный alps.

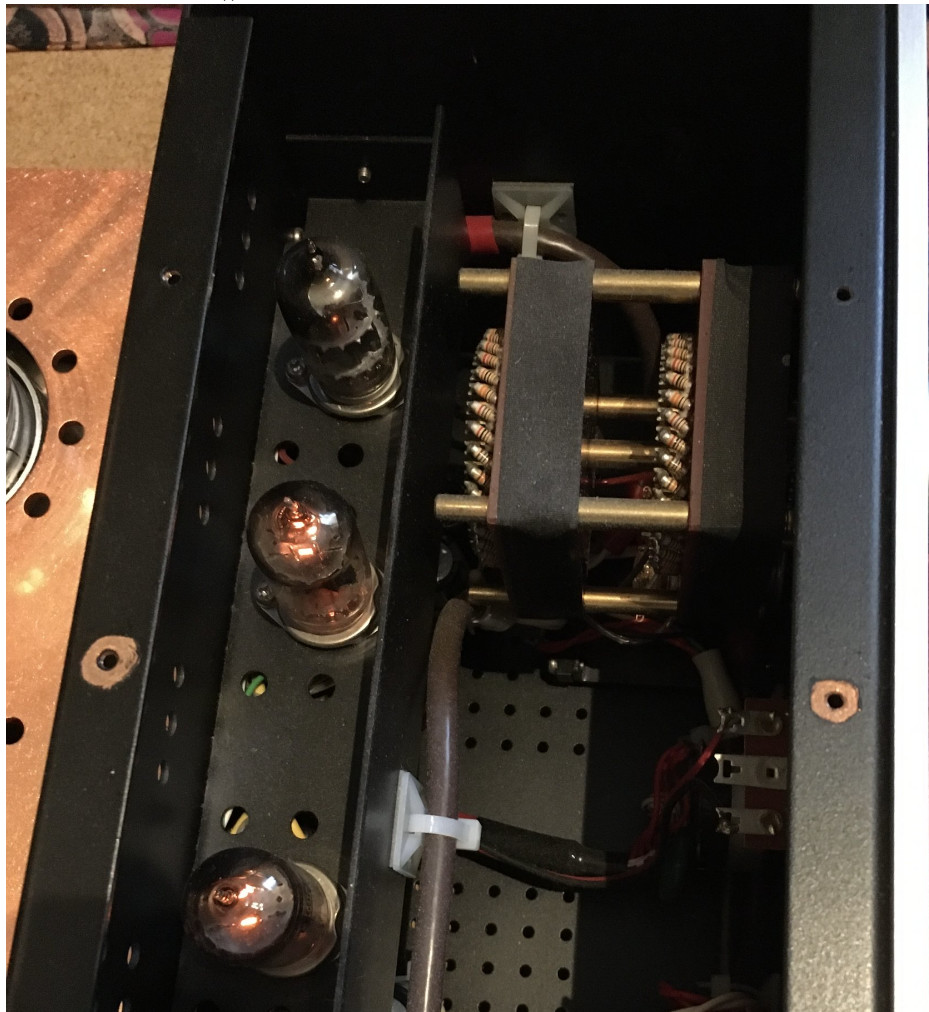

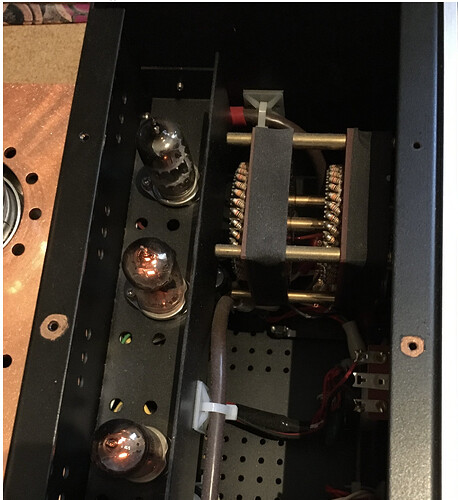

В топы АН же ступенчатые устанавливает. У них были 23 ступени, потом 36 с 18го, не знаю есть ли 48 уже. Вроде номенклатуру номиналов резисторов должны были наращивать.
3 лайка
У них тоже есть свои нюансы и проблемы.

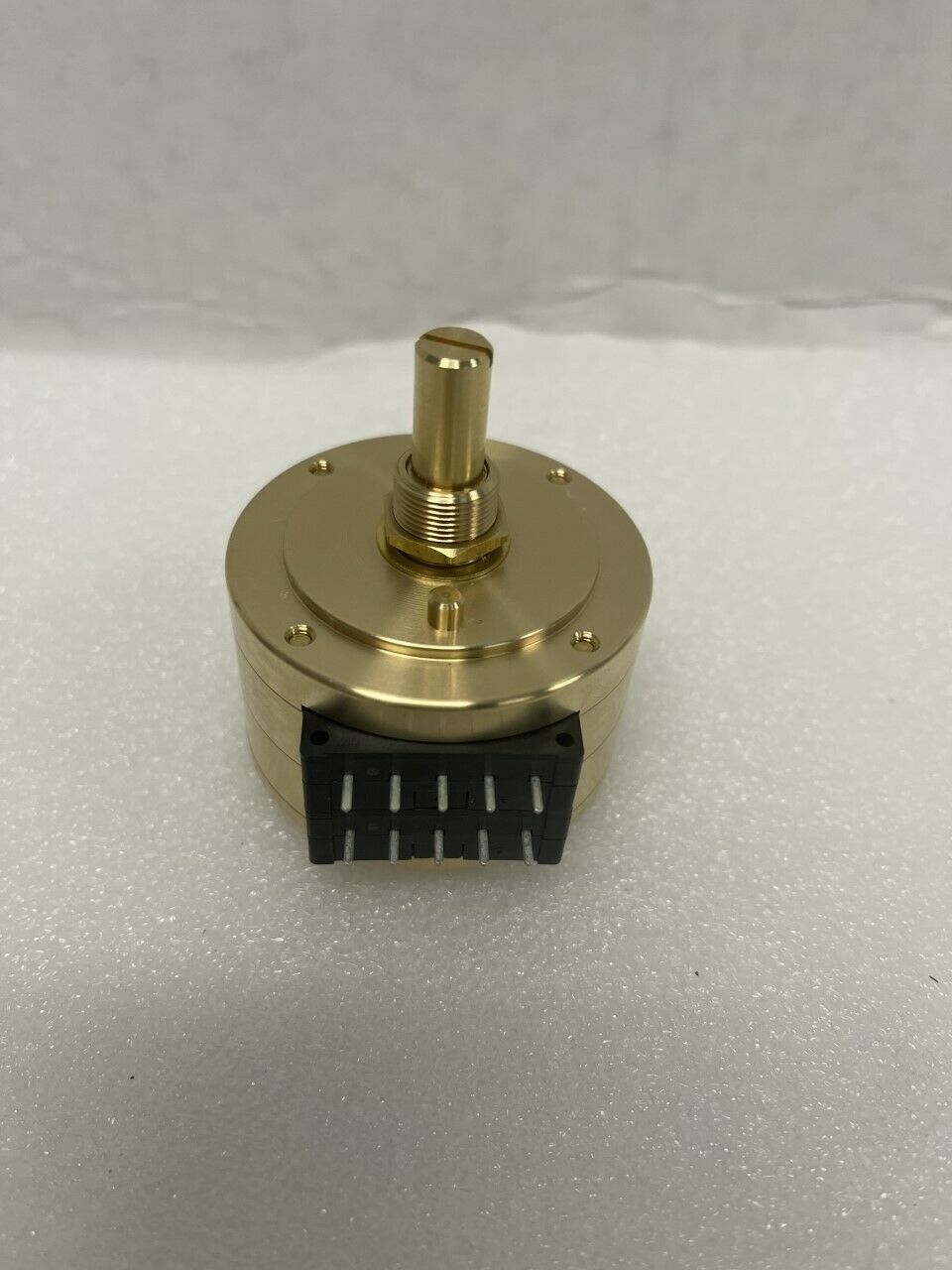

Ну, теперяшний китайский синий Альпс за три доллара (про который все думают, что он японский) и КО-ОN, всё же на разных полюсах планеты находятся.
И опять же, Мастер Кондо, везде использовал эти ко-оны. (А уж как придирчиво он отслушивал каждый компонент (в смысле, деталь), каждый проводок - вам и не снилось).
В исключительных случаях ставил ALPS RK50.
Так что нет, правильные японские потенциометры не являются узким местом.
18 лайков
Стало интересно, полез посмотреть.

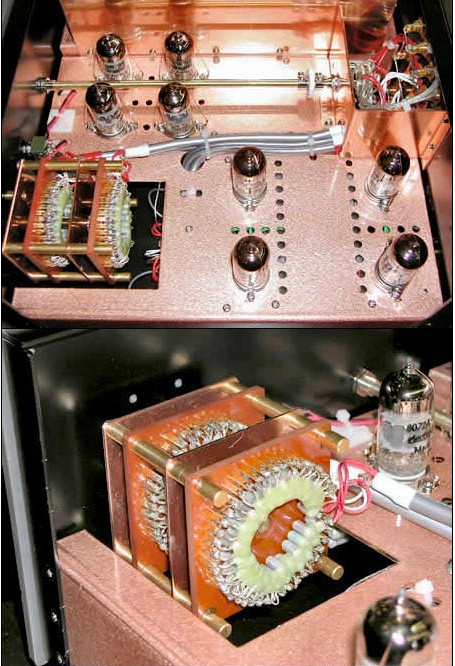

Так же использовали в Кондо ступенчатые.

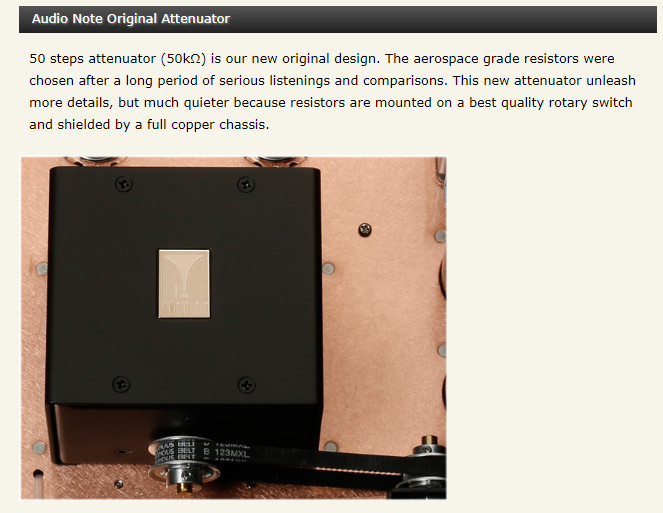

И сейчас в верхних моделях стоит 50 ступенчатый
В нижних - ALPS HQ PRO.
В разное время могли ставить конечно что угодно.
Но на сегодня что у АН, что у Кондо топ решение - ступенчатый аттенютор.
12 лайков
При жизни Мастера это были редкие, исключительные случаи.
Сейчас уже Масаки Ашизава. У него немного другое видение вопроса.
3 лайка
Михаил, а можно чуть подробнее про этот момент? Что за генерация, насколько это типичное явление, и как включены цепочки. Кенотроны вроде же не усилительная лампа…
2 лайка
Добрый день,
ответил в личке.
2 лайка
Здравствуйте, Михаил. Недавно приобрел Cd проигрыватель Philips первого поколения TDA1541, cdm2/10 все дела. Аппарат с неплохой косметикой. По поводу замены конденсаторов, синих филипсов, да и остальных, прояснилось в соответствующей теме, по поводу обновления точек пайки тоже. Спец смазка для механики тоже куплена. Вопрос в чем, чем отмывать платы ясно, с этим богатый опыт. А вот по поводу пластиковых деталей корпуса и механики, если не секрет, чем моете? Не поплохеет ли 40 летнему пластику от изопропанола?
2 лайка
Здравствуйте,
откровения про то, что и как делается, всё же имеют свои границы, ибо know-how.
Кому хочется чтобы было перфектно, присылают, и не пытаются заниматься самодеятельностью.
Но, чтобы облегчить вам жизнь - изопропил никак не влияет на пластиковые детали, если в нём их не кипятить.
14 лайков
Винтажные CD плееры — первые поколения плееров Philips:
Возвращение к жизни Philips CD104
Итак, следующий в линейке, после CD100, основополагающий проигрыватель компакт дисков с приводом CDM-1 и DAC на двух TDA1540.
Наш уважаемый собарник, Алексей @Den5, в свое время не очень удачно приобрел такой плеер, правда, его вины в этом не было. Обстоятельства в тот момент сложились так, что единственным вариантом покупки был «дистанционный», без возможности лично осмотреть и проверить товар.
Продавец же оказался из тех, которых обсуждают за столиком «Обман и разводы на Авито при покупке и продаже аудио» .
Получилось как в том меме про Ожидания и Реальность. Кроме огрехов в косметике, аппарат еще и работал кое-как: трей открывался с трудом, закрывался не до конца, очень грохотал при этом. Режим “PLAY” не всегда включался, диски то считывались, то нет, треки могли бессистемно перескакивать или проигрыватель останавливался.
Поскольку Алексею нравятся эти плееры и у него есть другой такой же, но с апгрейдом от Дениса @nasa.gov, ему хотелось восстановить 104-й до аутентичного состояния, т.е. получить полностью исправный и без апгрейдов аппарат. Проштудировав разные варианты, Алексей решил отправить плеер мне, несмотря на расстояние.
После снятия крышки и беглого осмотра стало ясно, что внутри покопались выдающийся рукосуй и не менее одаренный рукожоп, не знаю в какой последовательности. Не было ни одного места, куда бы ни влезли уродливые клешни этих неумельцев.
Вот, как должен выглядеть сток сверху и снизу и что оказалось внутри описываемого Филипса.
Один элемент всё же, каким-то чудом, уцелел. Это была плата DAC и аналогового выхода. Но кроме нее, живого места там больше не было.
Очень много сил и времени было потрачено для приведения в чувство механизма загрузки диска.
В отличие от большинства CD плееров, которые вы когда-либо видели, в CD104 это просто-таки монументальный агрегат.
Он представляет из себя тяжеленный П-образный короб из толстого железа, в котором смонтированы трей, клэмп, всевозможные рычаги, тяги и пружины, электродвигатель, редуктор, концевые выключатели и плата управления.
Не ленились и не экономили.
Как вы заметили, дорогие читатели, конечно, всё было измазано недокументированной и некачественной смазкой, которая превратилась в копролиты и не снижала трение, а наоборот затрудняла движение деталей.
Мотор трея с редуктором, над этим узлом пришлось изрядно потрудиться.
Прежде всего, сильно пострадала ось большой шестерни. Уму не постижимо, с какой целью её лупили молотком (или чем-то ещё), но в итоге «шляпка» оси (1) была расплющена и загнута так, что канавка, в которую устанавливается пружинная стопорная шайба (2 – неповрежденная канавка), была уничтожена. Шайба не надевалась на ось и её поэтому разогнули и как-то нацепили на ось. Но она не фиксировалась и держалась на честном слове. Ну и естественно, после молотковой доработки ось оказалась немного погнута.
Канавку прорезал заново, теперь шайба держится прочно и большая шестерня не люфтит на оси.
Большая шестеренка тоже была пострадавшая.
Из-за совокупности факторов, погнутой оси, неоригинальной ведущей (маленькой) шестеренки и отвратительной смазки некоторые зубья «разлохматились».
По этим же причинам весь этот узел работал очень шумно, издавая «дрррррр», и всё вращалось с большим усилием.
Даже после выпрямления оси, пришлось подбирать шестеренку из шести, купленных в разных местах, чтобы редуктор вращался легко и тихо, но при этом зубья шестеренок имели хорошее зацепление.
Некоторые зубья на выдвижном лотке были отколоты.
К счастью, осколки нашлись в недрах аппарата, и их удалось приклеить.
Весь механизм был полностью разобран для того чтобы отмыть каждую ось, втулку, шайбу, ролик. Мотор и шкивы тоже пришлось отмывать от каких-то липких соплей.
Досталось даже, казалось бы, несокрушимому П-образному шасси механизма загрузки диска.
Его согнули!
А в нем сделана прорезь, которая является направляющей для движения трея. Нарушенная геометрия, конечно, осложняла движение.
В этом месте не могу не упомянуть о тоннах шлака “мудрых советов” по ремонту техники, которыми забили по самоенемогу интеГнет и Youtube, в частности, «эксперты» и «мастера», с апломбом транслируя свою рукожопость и непонимание, как непререкаемую истину. И немало людей посмотрев это, начинают считать себя искусными ремонтниками и лезут в аппаратуру, доводя её до плачевного состояния.
Вот один, советует настраивать положение клэмпа и высоту столика, на который ложится диск, сгибая всякие рычаги отвёрткой, вставленной в первые попавшиеся технологические отверстия.
В то время как разработчики предусмотрели ряд специальных элементов, пружин, концевых выключателей, которыми производятся все настройки.
Продолжение следует…
93 лайка
