У меня есть такой транс и он не фонит. и даже не один.

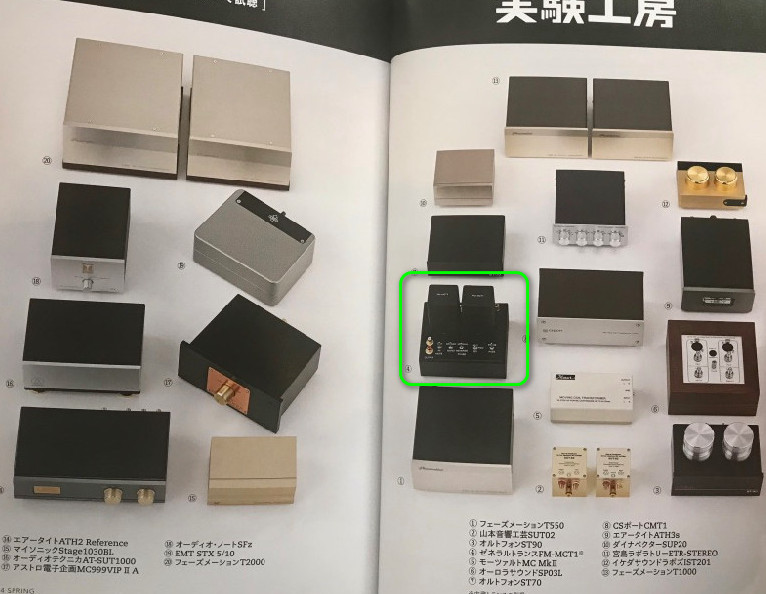

По быстрому на вскидку - MSL Stage 1030 и 302, Quadratic MC-1, consolidated audio, phasemation
В Quadratic MC-1 даже экран отключаемый.
Странно что вы не понимаете, что земли надо собирать в одном месте, по возможности в фоторедакторе.

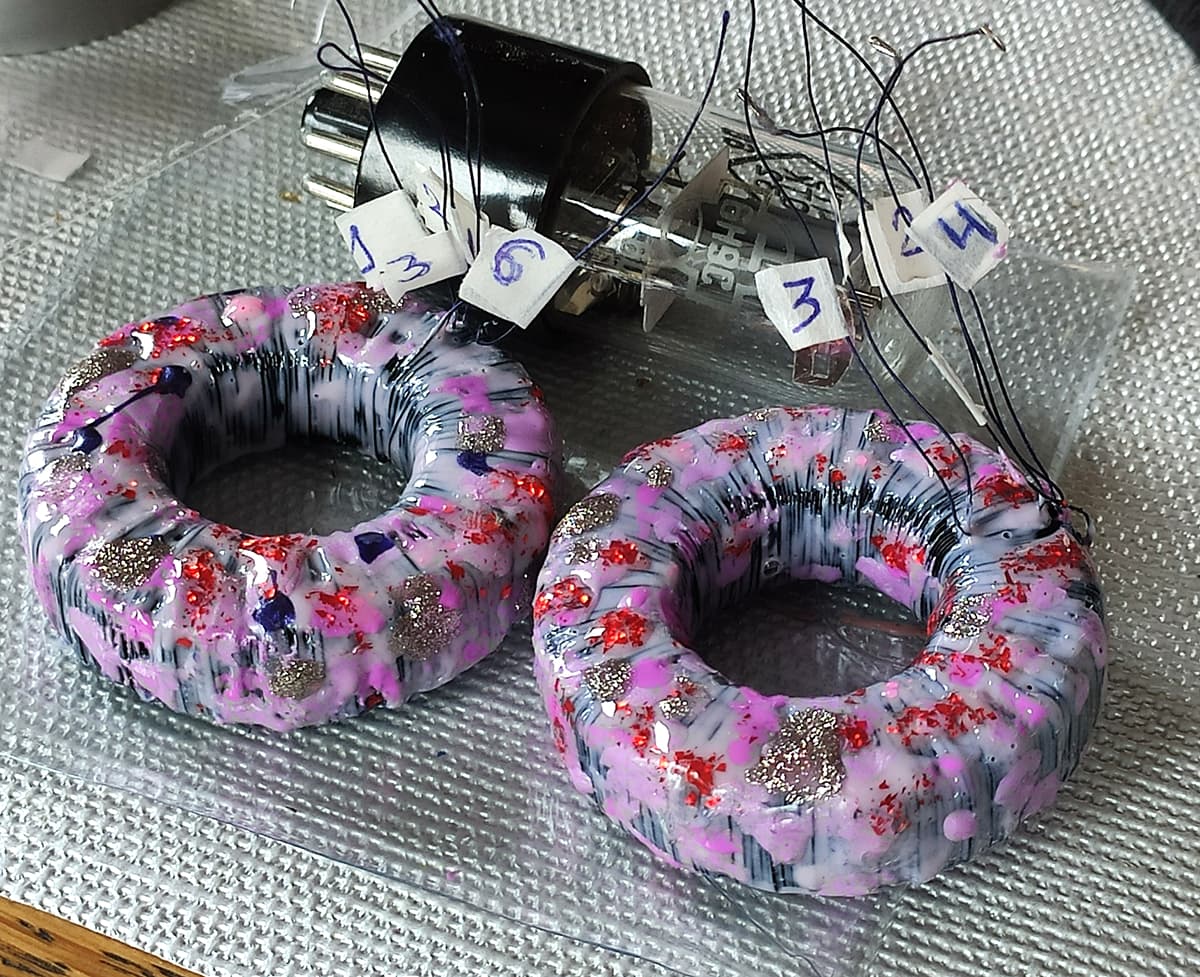

Пропустил где именно вы показали. Или L50 вы называете те торы с лампой на фоне, на которые накапали розовым воском?
и, кстати, вы привели ссылку на транс Kondo,

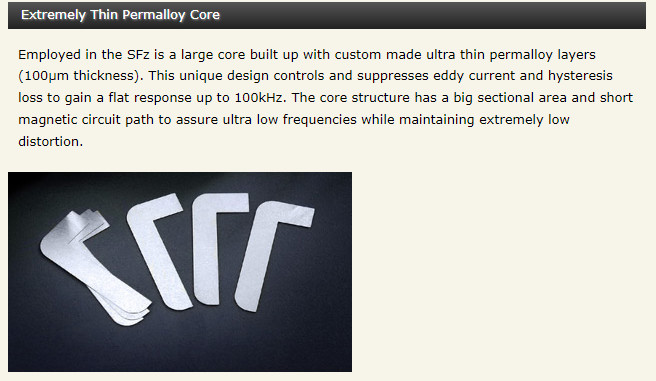

там вы тоже можете посмотреть как L-образные элементы магнитопровода выглядят.
Не зря, видимо, выбирают именно такой вариант…
Вы следите за выражениями, тут так не общаются.
проблемы видимо у вас.
Это же вы написали “у МС-транса”:
В МС трансах связи с землей нет. Не надо мне схемы наводить, где там дальше что соединяется и без вас понимаю.
Та ни в коем случае. Вы и так всё сами знаете
Та конечно бывает. Схемы выше вам предоставили.
Я пользуюсь такими трансами, у меня нет гула.

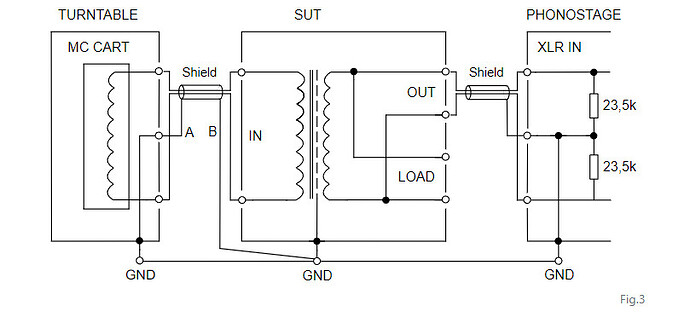

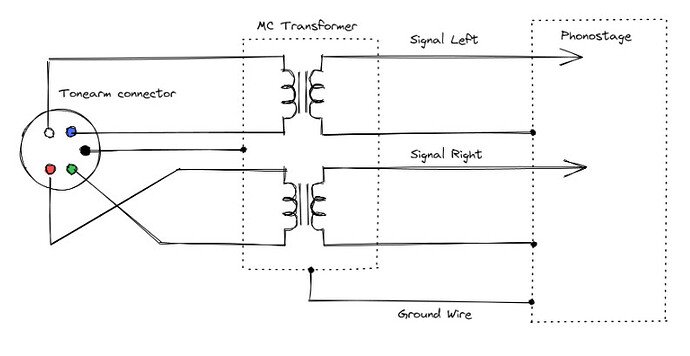

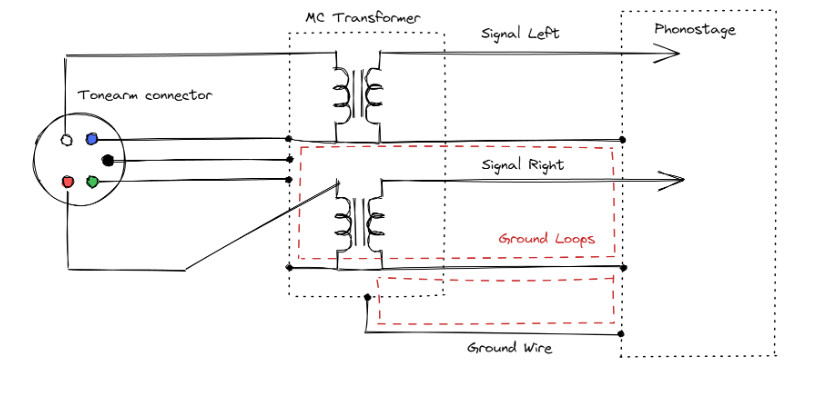

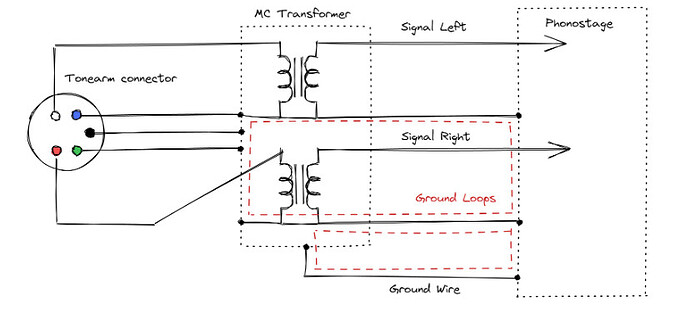

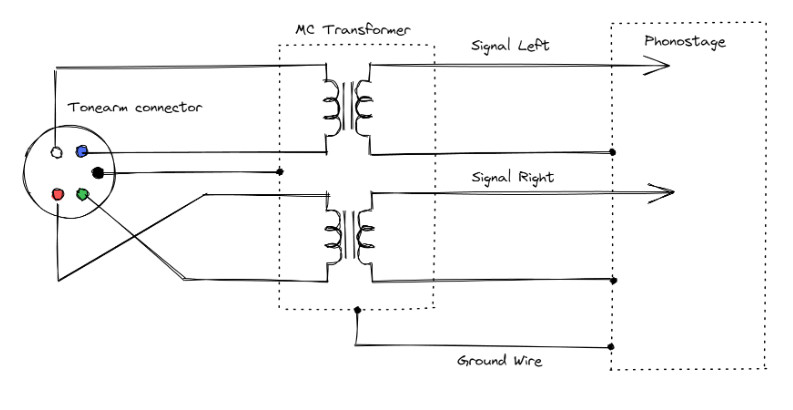

Многие производители разобрались, что эти заземления в мс трансах и есть причина гула, т.к. это плодит земляные петли. Выше так же схема с петлями и без.
Поэтому сейчас большое количество хорошо оцененных трансов, либо без соединений заземления с холодным контактом либо с возможность выбора - floating ground тумблеры. Поэтому и XLR соединения становятся все популярнее и позволяют до корпуса экранировать сигнальные проводники и убрать граундвилку.
На земляной пин транса подключены сам корпус, “коконы” защиты транса, экран транса.
А к заземлению фонокорректора, подключаются: экран головки → земля тонарма → экран кабелей тонарм-транс → сам транс (корпус,защита, экран) → экран проводов транс-фоно → фоно. И на пути до фоника, это все заземление не пересекается с сигнальными проводниками…
@IlyaP , мне с вами всегда было спорить интересно, надеюсь, что и вам со мной, но мне кажется, что вы сейчас тратите своё время зря, особенно после этого…
… как это… вот…
Просто, где нормальные производители, а где… это… как бы сказать… DIY с самомнением.
P.S.
Самое смешное то, что существенная часть звука от “того” трансформатора AT заключается в правильном использовании балансного соединения.
Не нужно даже слушать…
Заведите свой сайт с описанием своей продукции и форум при нём и там руководите.
Пока вы на общем публичном сайте, давайте обойдёмся без указаний, что кому и как делать…
да, это взаимно.
Чем больше будет написано, тем больше можно будет прочитать. В данном случае, лучше писать чем молчать, как делают многие тут, которые точно знают, что сказать по теме…
Я вот не ленюсь, когда тут советуют очередные 5мВ, параллельным мнением добавлять, что хорошо бы посмотреть на чувствительность фонокорректора, может столько и не надо.
Чуть выше опять за эти 5мВ тёрли-тёрли, опять исходником статьи от rothwell audio махали, но прочитать до конца ее же, видимо, религия не позволяет.
“Диапазон от 3 мВ до 8 мВ покрывает разброс +/- 4,5 дБ вокруг целевого значения 5 мВ.Не стремитесь получить именно 5 мВ и соответственно корректируйте свои расчеты, если ваш фоностат более чувствителен, чем обычно.Если, например, чувствительность фонокорректора составляет 3,5 мВ, используйте эту цифру в качестве целевой вместо 5 мВ.”
Ну и так по многим пунктам.
Вот я согласен, за учет индуктивности и ёмкостной фигней, которую еще не добавили, с Михаилом12 и Vit, но конкретики та ноль было. Просто заявили, что все в курсе дела, все всё знают и могут намотать.
А как учесть в условиях реального выбора и где взять данные по выпускаемым трансформаторам - ждем-с…
Это, видимо, из модели sut - pink donuts мс-1, выполненного в виде пряничного домика : )
Смотри лучше, именно от положения либо сидят либо нет.
Зафлудили хорошую тему всякой хиромантией.
У Алексея Рейли сам лично видел транс японский, фирму не помню, но его фотку он выкладывал на сундуке, первичка и вторичка без гальваники, шок, не фонит!
Я не Миша но отвечу. Сигнальные земли поканально соеденены. Между каналами земли не соеденины. Земля корпуса не с чем не соеденина.
Это у Техникс 305.
Миша можешь верить или нет но в любом положении переключателя любая обмотка меньше одного ома…
Вроде как тут говорили, что мерить тестером сопротивление нельзя, а то от постоянки сердечник намагничивается и всё. Не?
Всё работает как и раньше

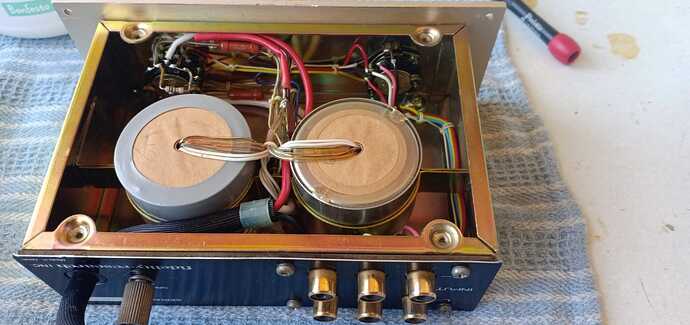

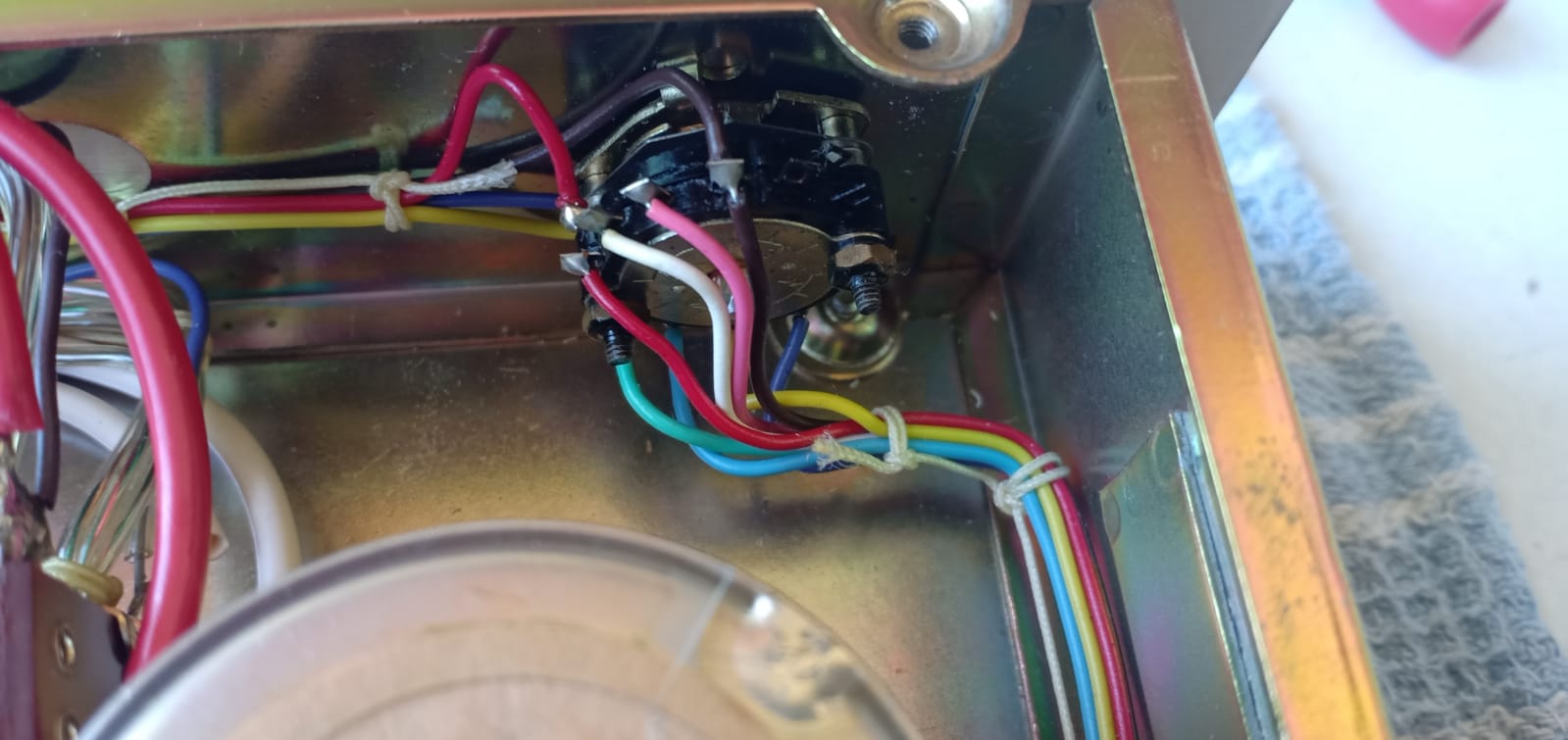

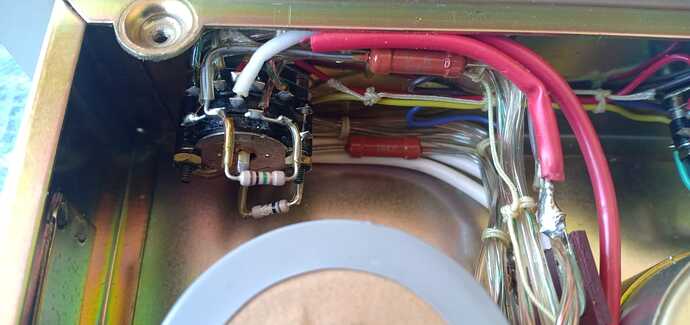

Пока шли жаркие споры, купил втихаря FRT-4, тут выше ссылка давалась.
Phasemation, к примеру, пишут что не подключать.

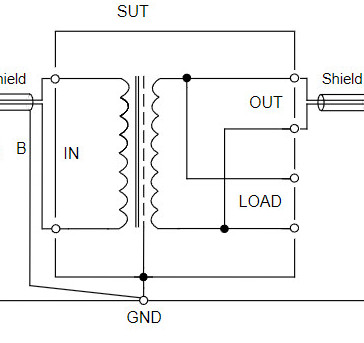

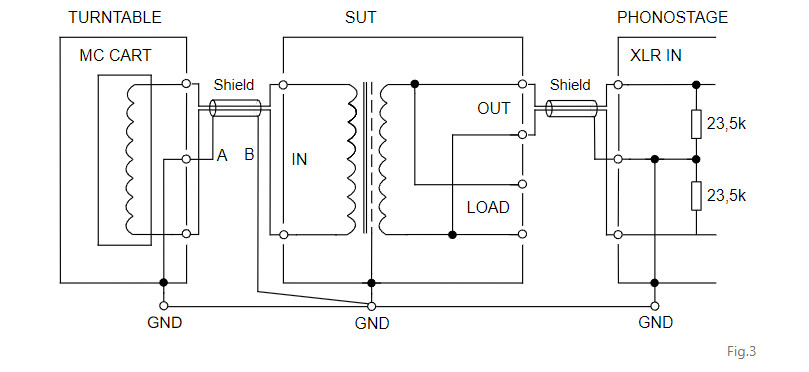

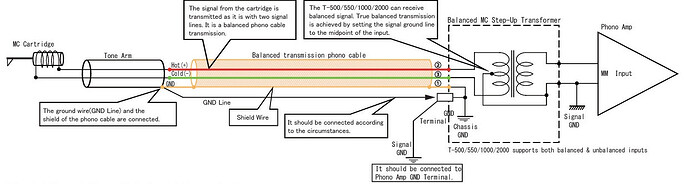

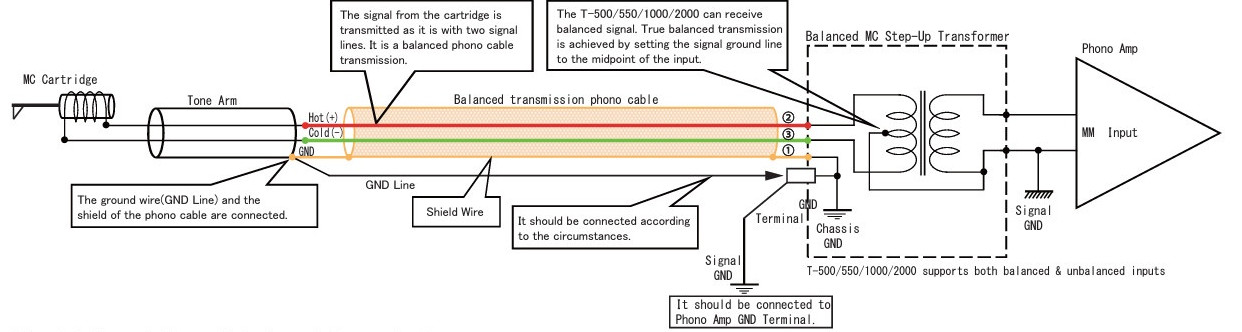

На схеме фазимоушн, в пределах трансформатора (которое обозначено пунктиром) нет заземления холодного проводника, что видно на схеме:

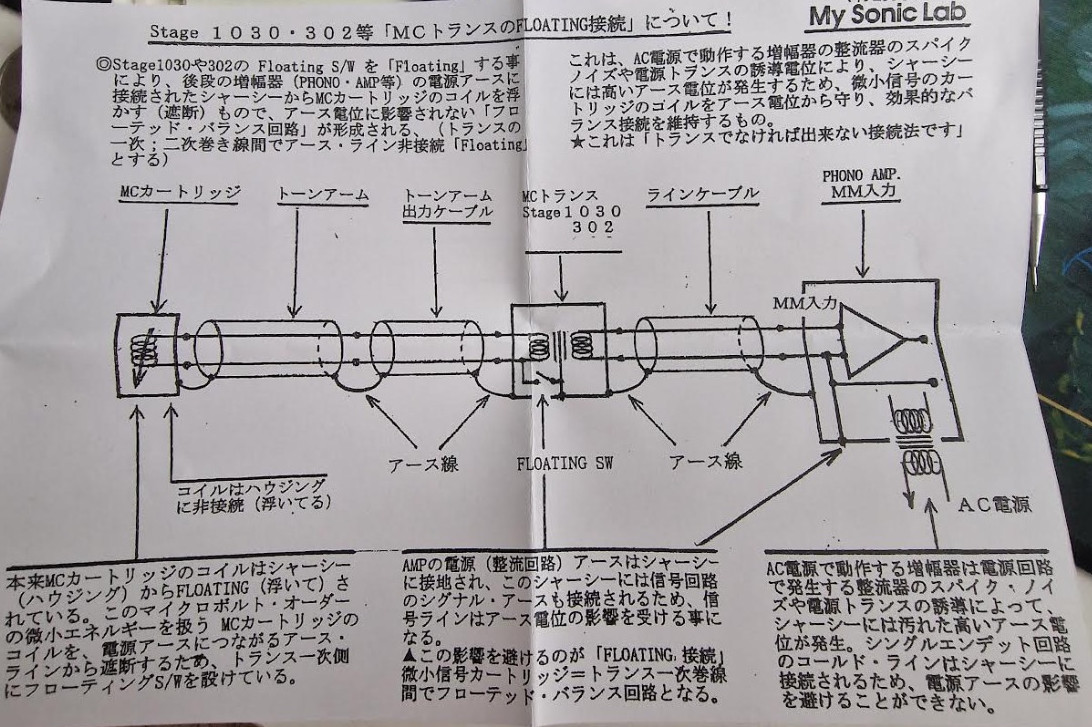

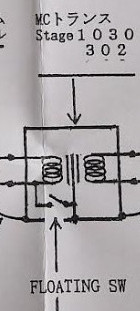

Так же на схеме My Sonic Lab, так же нет и соединения обмоток
Так же на схеме Consolidated Audio, так же нет и соединения обмоток
Так же на схеме Audio Craft TS-200, так же нет и соединения обмоток

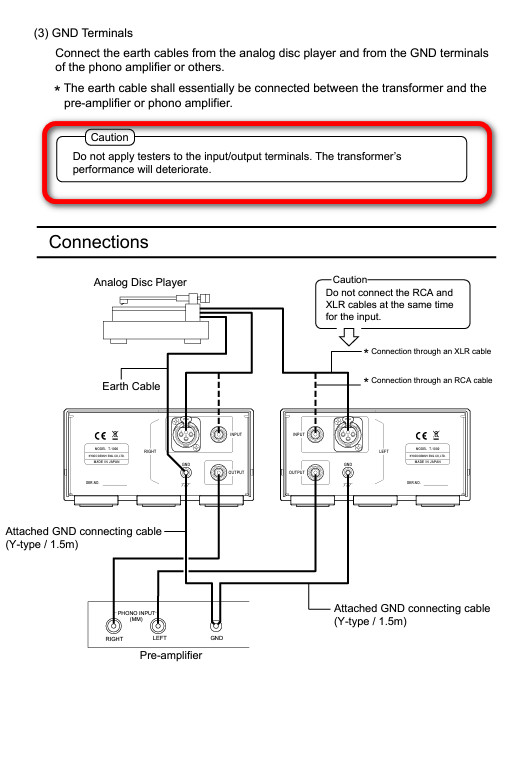

Перевод. Не подключайте тестеры к входным/выходным клеммам. Это приведет к ухудшению характеристик трансформатора.
Как-то очень размыто. В смысле нельзя измерять сопротивление или напряжение на выходе, например?. Ухудшит, но как? Не написано, что намагнитятся сердечники.
Ну да. Они же со стороны производителя пишут. Чтоб обезопасить себя, не подключать и всё.
Понятно же, что трансформаторы измеряются.
Кто знает как измерять - измеряет, кто не знает следует инструкции на аппарат.
Либо если сильно хочется, то инструкции к измерительным приборам или их методиками типа такого

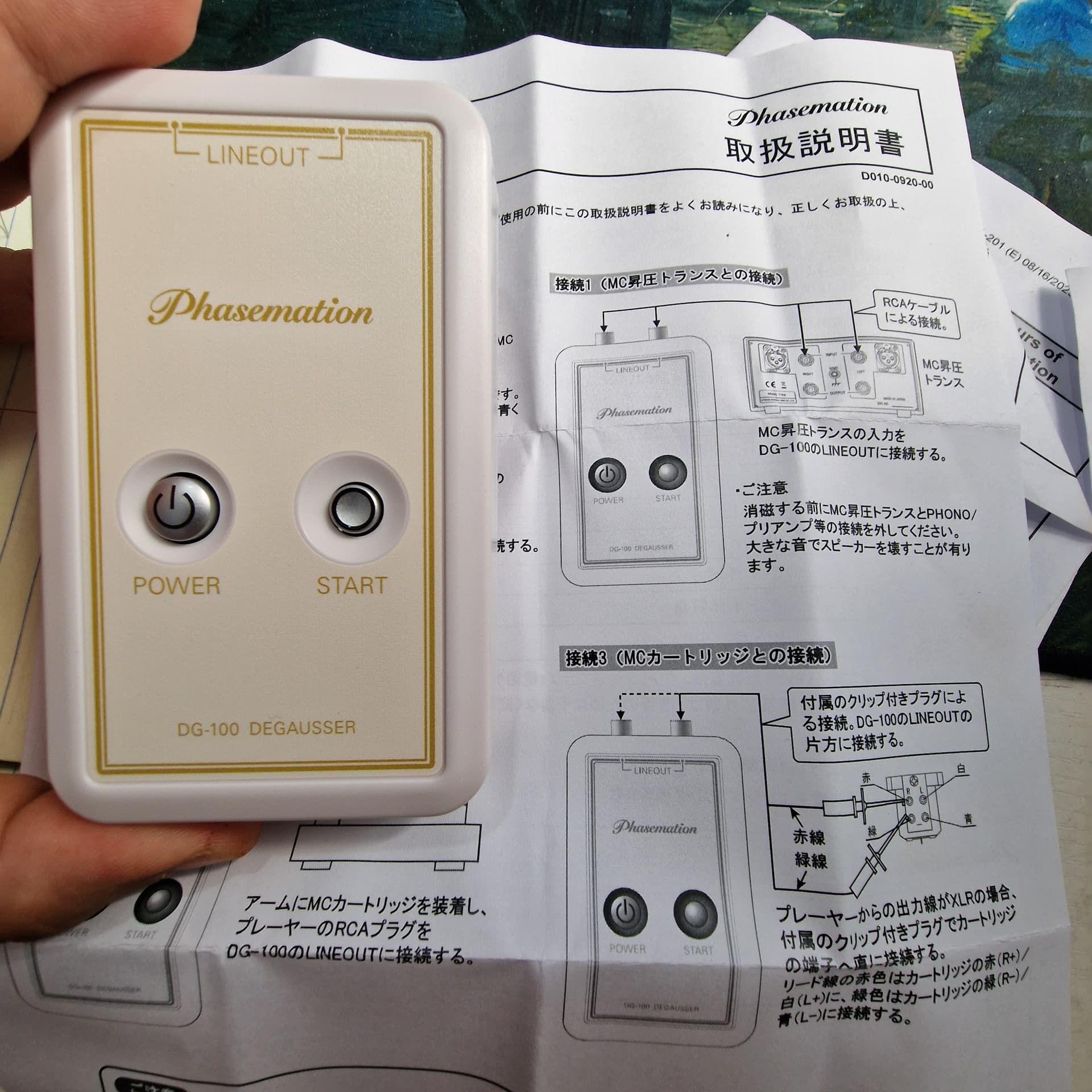

Фазимоушн в своей линейке предлагает так же устройство для размагничивания МС картриджей и трансформаторов:

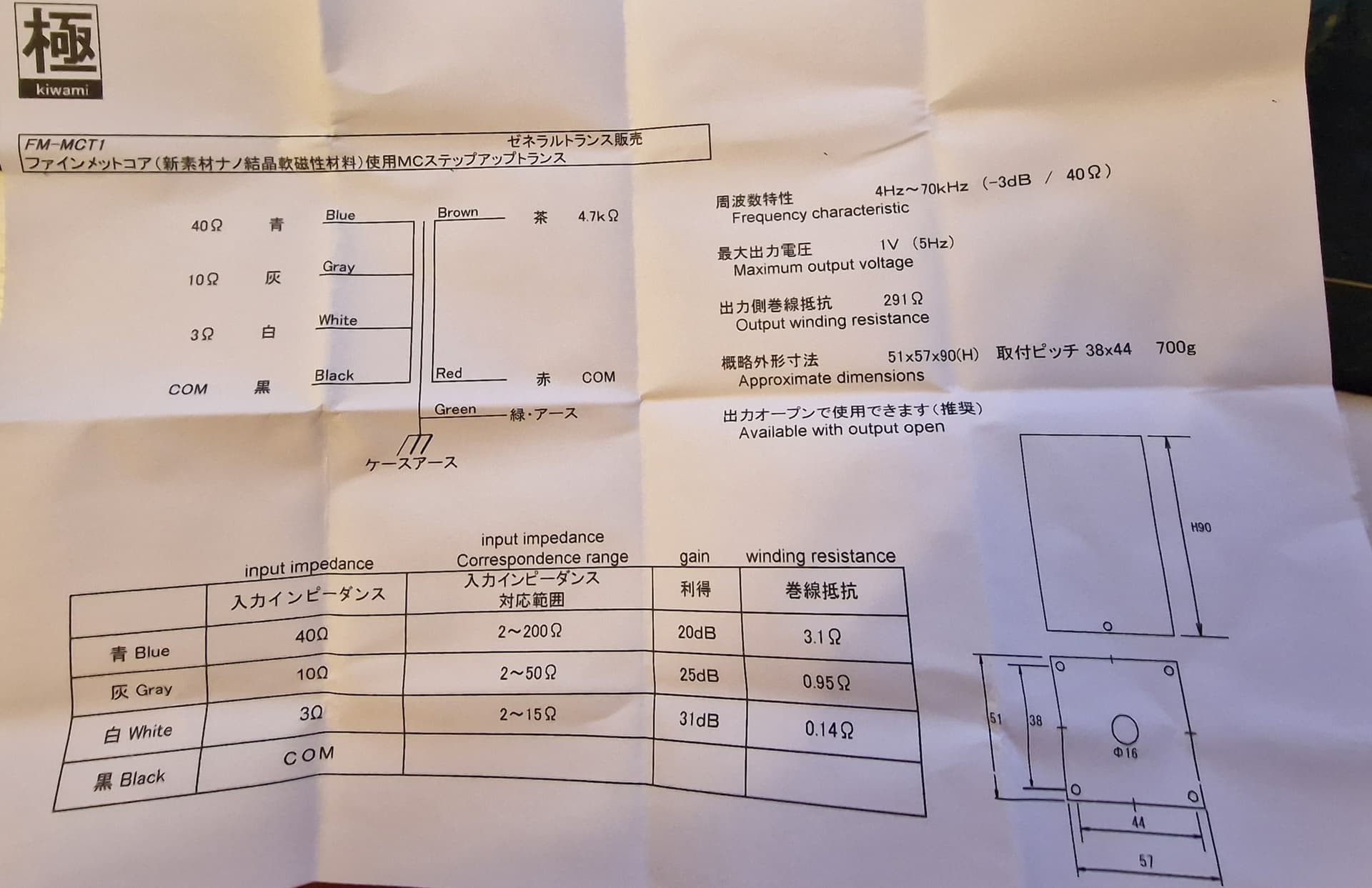

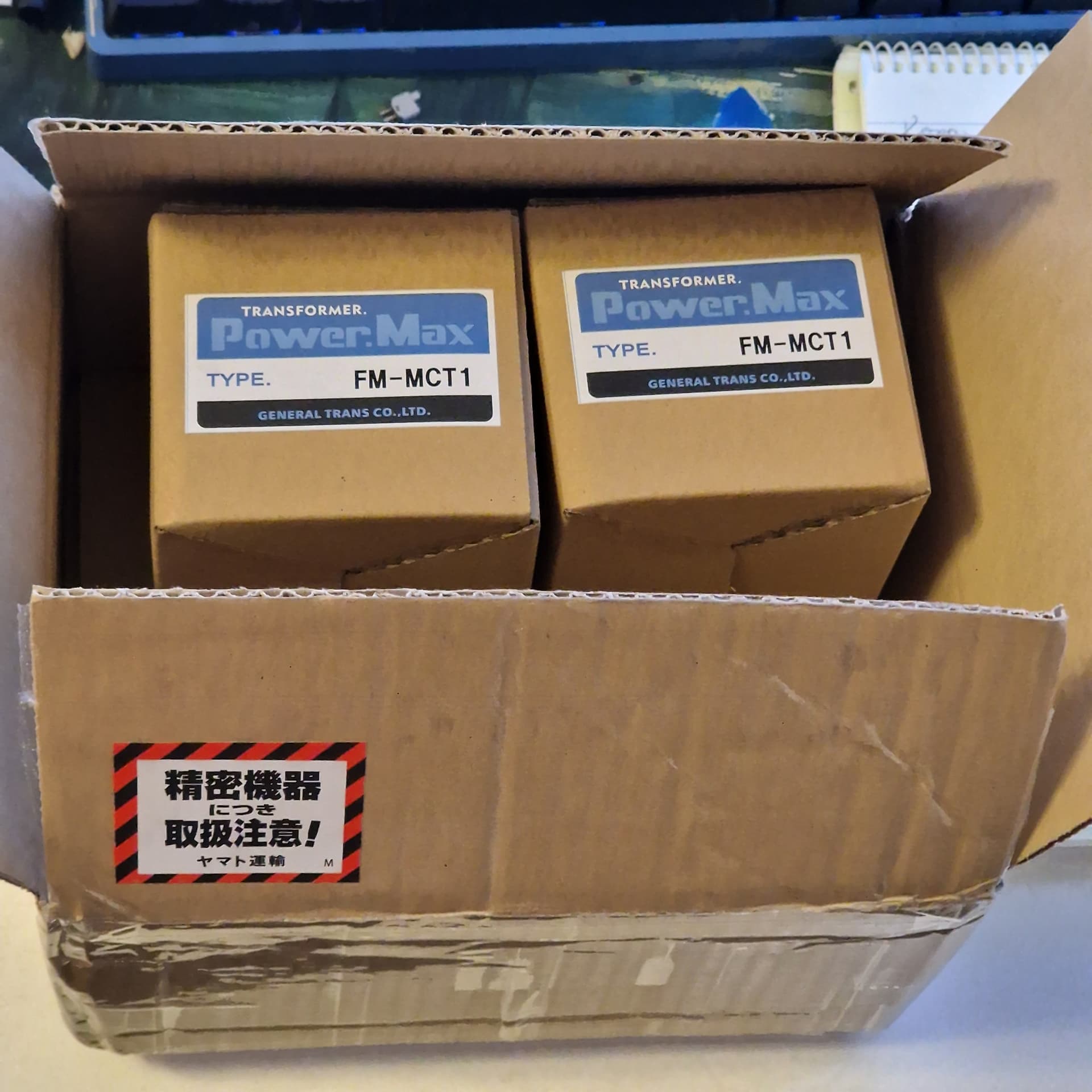

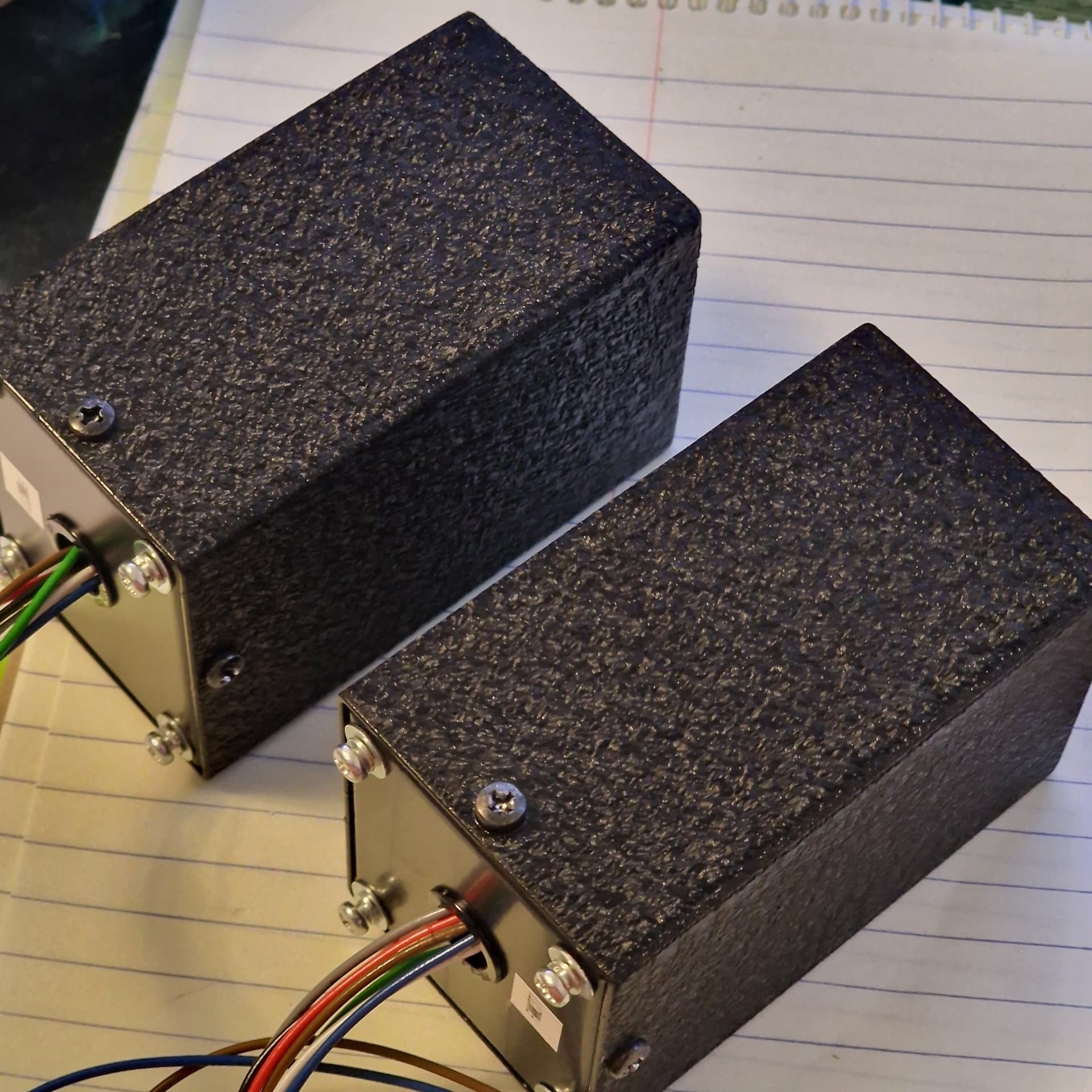

Я выше ссылку давал на трансы FM-MCT-1
Он так же собран без соединений обмоток. Тоже не фонит. чтд…
Еще мнение по этому поводу:
