Там ФАКТИЧЕСКИ прибавка в Ваттах 0 целый 0 десятых, это надуманный маркетинг!!!
1 лайк
Тут есть две проблеммы.
- Если нагрузите его на комплексную переменную нагрузку увидите другую картину. Хотя возможно нужен осциллограф побыстрее чтобы увидеть.
2)Инвертер это усилитель с обратной связью, с одной стороны добавление индуктивности должно повысить маржу по фазе, с другой стороны мы не знаем точный данных по компенсациям в этих цепях и может возникнуть резонанс. Это может создать достаточно высокое напряжение на выходе, что приведет к повреждению техники.
Какую, можно пример, для понимания?
После дросселя или до него? В инверторе же есть защита по превышению выходного напряжения.
Можно взять усилитель(который не жалко), нагрузить его на резистор и в прогнать тоны.
До, а что будет после зависит от частоты выброса. На счет защиты не уверен, как она сделана. не факт что поможет.

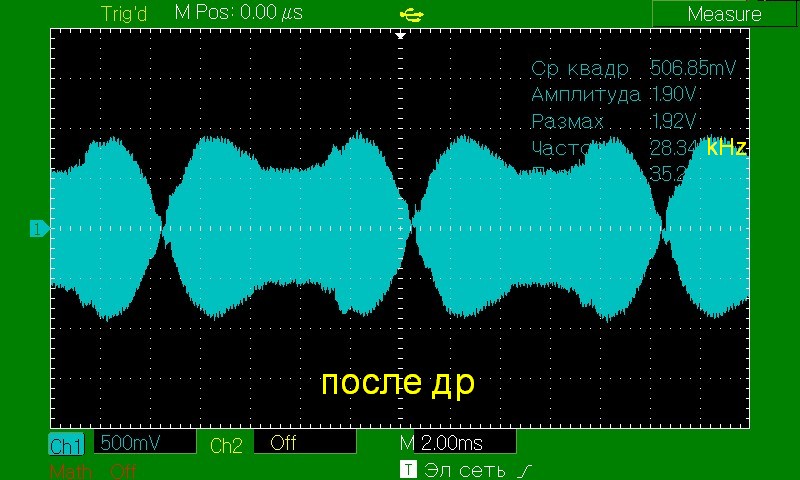

Вот что после дросселей, подключенных к выходным 0 и фазе штиля-1500 (нагрузка усилитель и тд), такая же картинка как и после РТ, но не много меньше амплитуда.

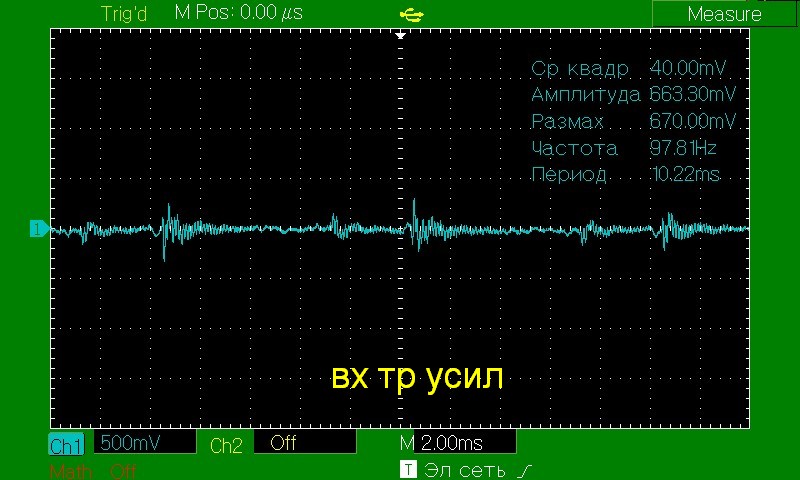

А это вход транса после сетевого фильтра усилителя (ONKYO A-9755)
Вроде как не очень страшно все. Музыку не пузырю на всю катушку, естественно, максимум на порядок меньше номинальной мощности усилка.
1 лайк
А какая частота среза фильтра для измерений? он может отрезать часть спектра помех. синусоида стабильна при включении усилителя и изменении нагрузки?
Конечно отрезает, так как использую схему аналогичную входному фильтру в китайском приборчике для измерения помех сети, у дросселя индуктивность побольше не много (какой под руку попался).

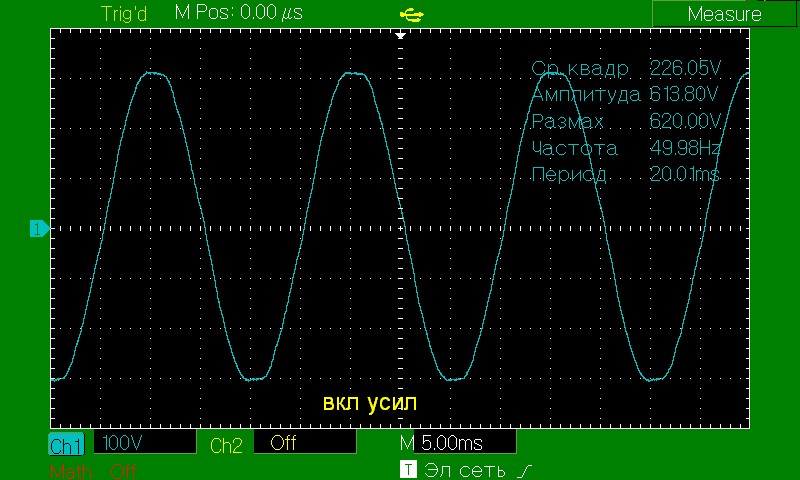

При включении усилителя верхушку синуса срезает, но так, на сколько помню, всегда было…

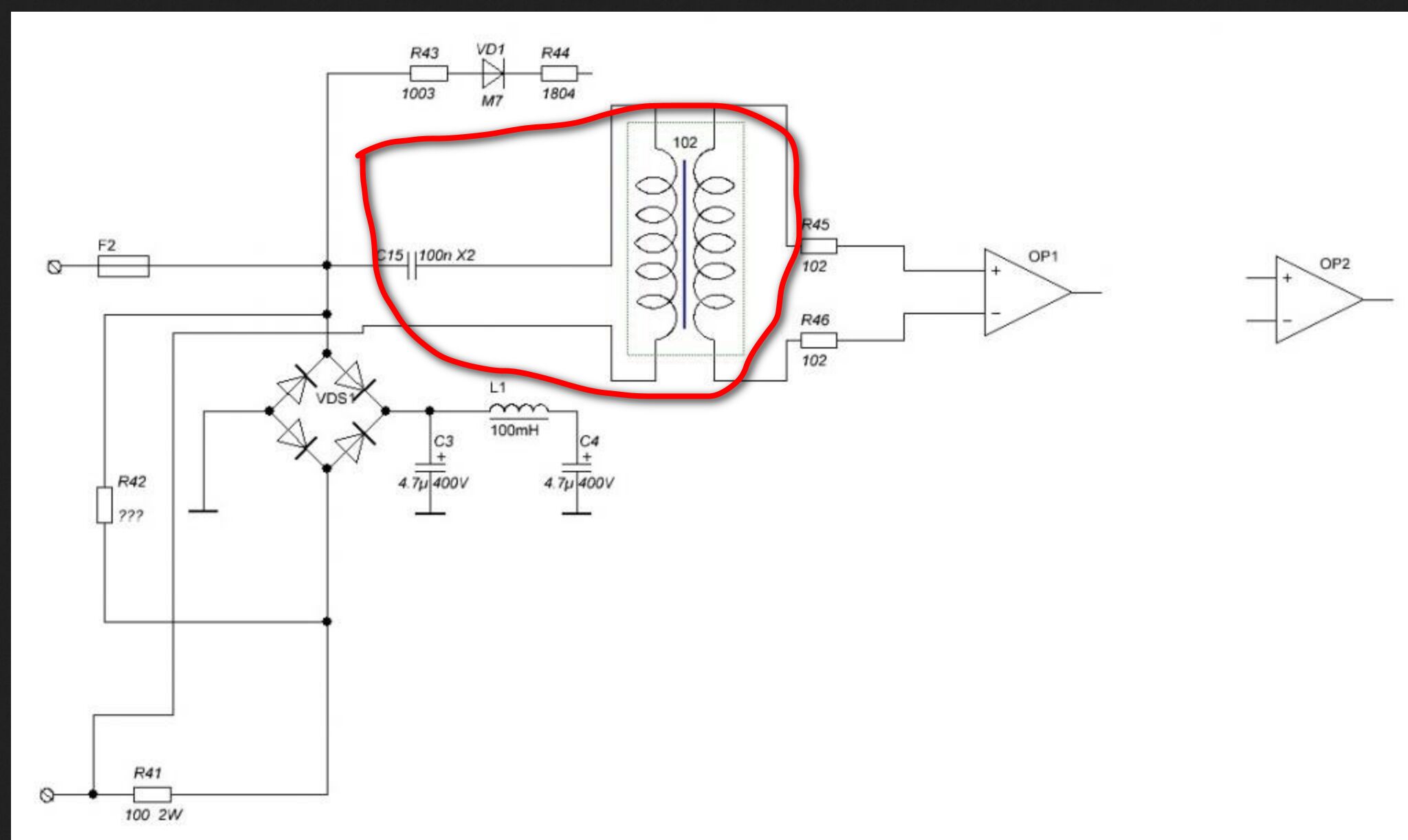

У вас примерно такая АЧХ будет при идеальных элементах, и все сильно зависит от параметров трансформатора. Лучше убрать трансформатор и сделать активный фильтр хотя бы второго порядка со срезом на 1КГц. Далее, подать сигнал на звуковeю карту оптически развязанную от ПК. и сделать FFT. Если есть урезания, значит уже не все хорошо. Какое сопротивление и индуктивность дросселя? ток насыщения не превышен?
Использую 2 советских дросселя Д151, через один фаза, а через другой ноль. У одного индуктивности маловато, поэтому два. Индикатор на штиле-1500 нагрузки ни какой не показывает, маленькая она.
В качестве транса используется синфазный дроссель.
Приветствую

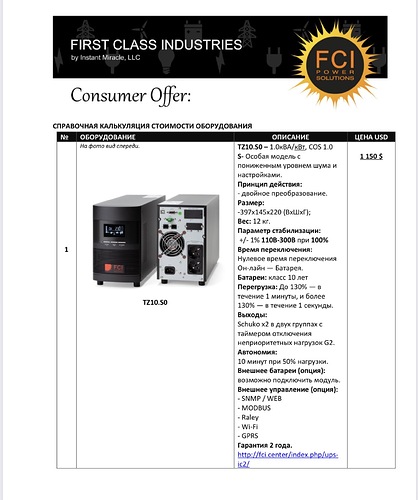

Есть ли в ветке , кто пробовал продукцию ?
FCI
Хочу взять на 1 кВт , на дачу . Спасибо за ответ

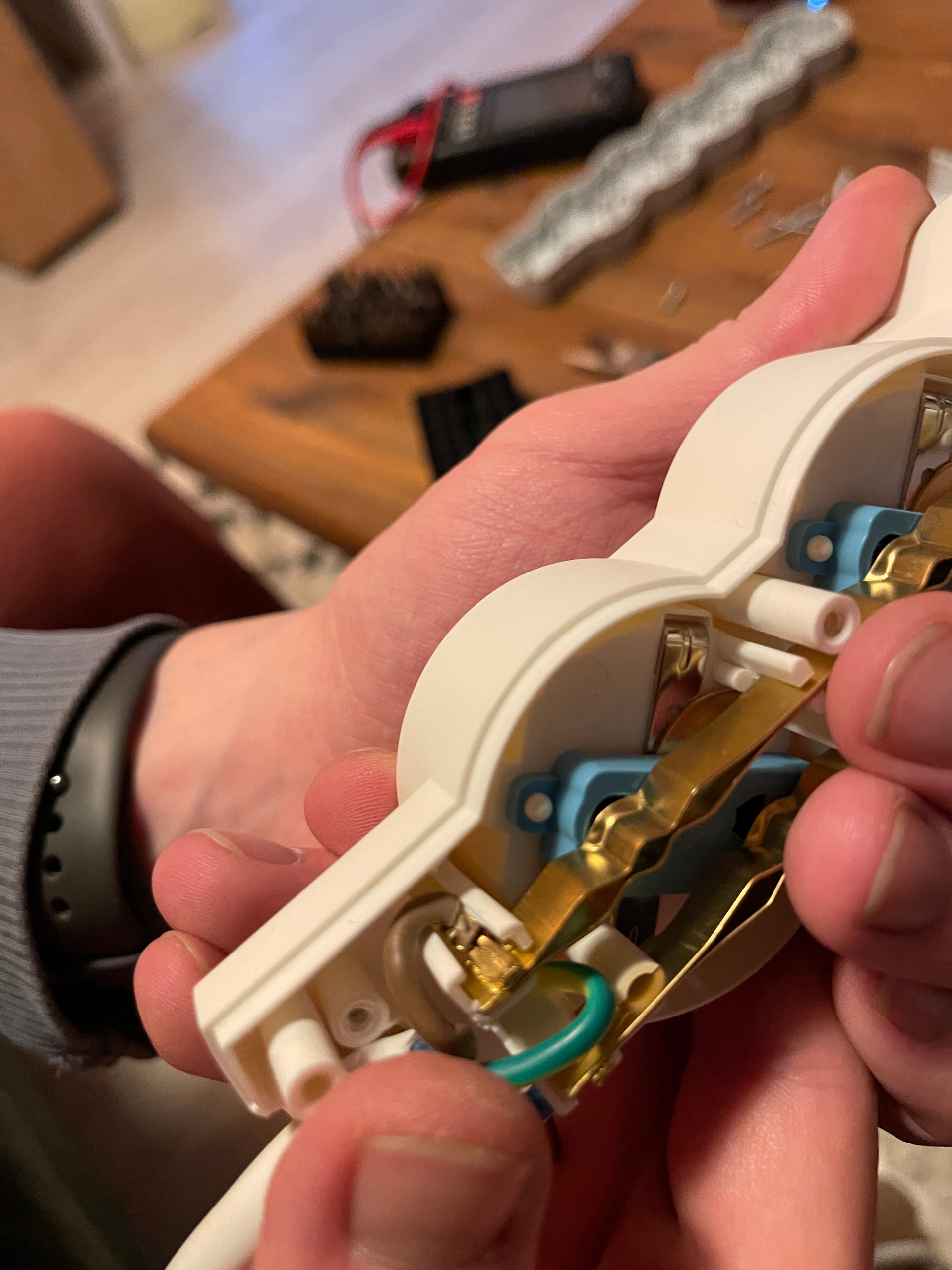

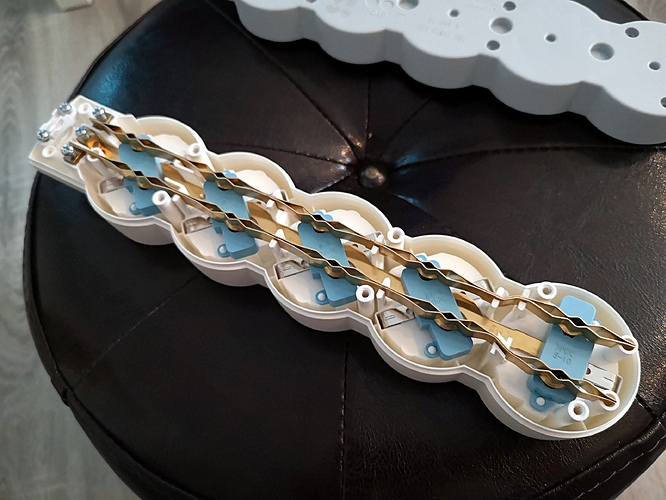

Есть ли у Легранда новые распределители под зажим? А то взял удлинитель, разобрал, а там зажимов нет, припаяно всё с завода…
Надо брать колодку без кабеля, будет под зажим.
5 лайков

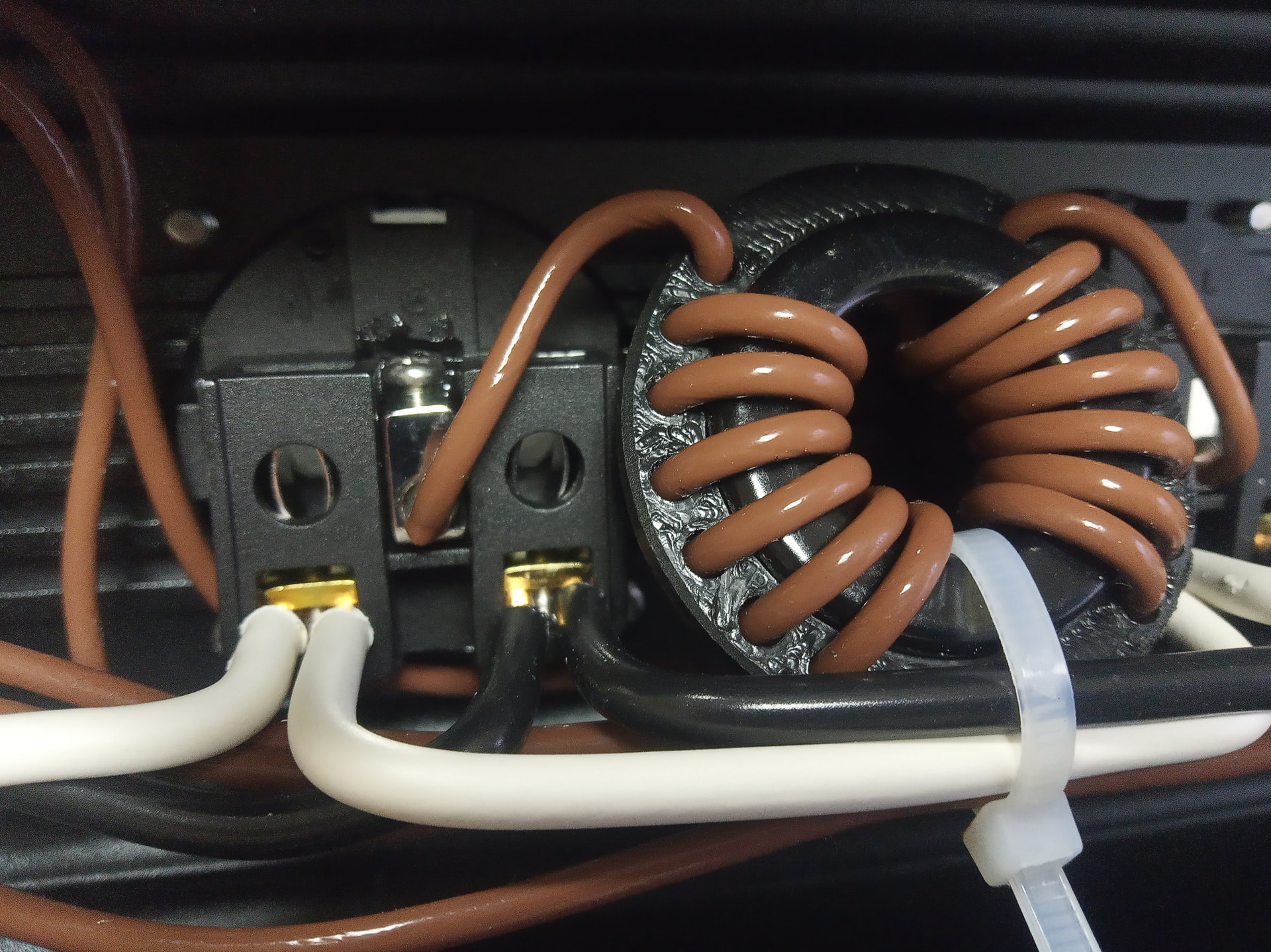

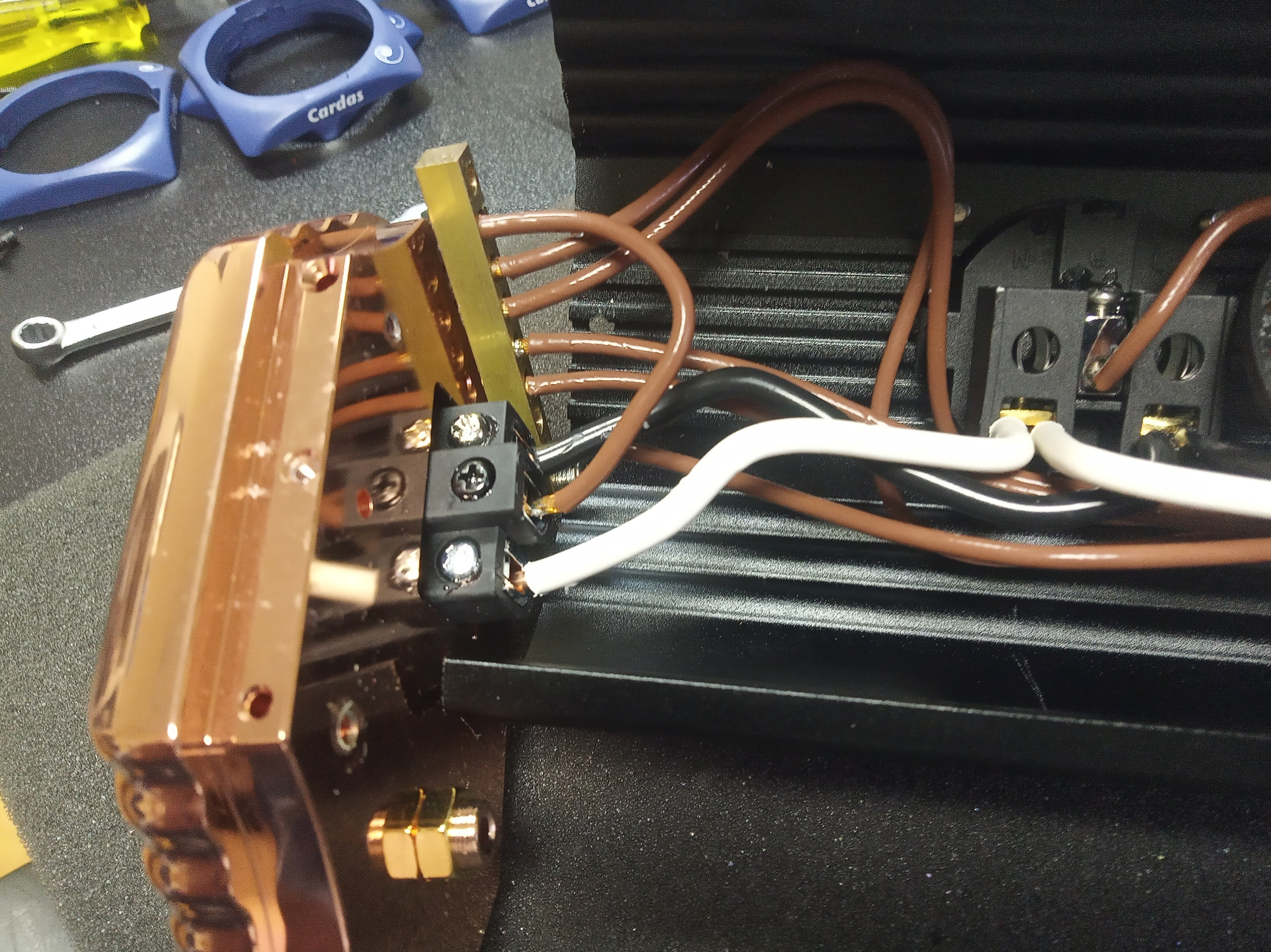

В распределителе Cardas земля разведена звездой, но в то же время между розетками видны дроссели выполненные земляным проводом. До конца не понятна схема разводки земли.
А куда идут земляные кабели от шины? Ведь на розетки то приходят из этих дроселей. Общий вид (чтобы были все розетки) в таком разобранном виде можете показать? Розетки 4 шт. ?
1 лайк
Фото опубликовал Michael Martynov в теме ДаКардас … я пытался ему адресовать этот вопрос, но не вижу, получилось или нет?
Розеток 5 штук, равно количеству коричневых земляных проводников.
Не получилось
Вот тут немного, спрашивал для чего катушка на земле
1 лайк
То что катушка давит помехи это понятно. Не понятно как в целом земляной провод разведен.
Если не сложно, упомяните пжста
Michael Martynov в сообщении, м.б. он покажет более подробные фото или даст разъяснения.
Просто от каждой розетки на половинку сердечника. У AudioQvest Niagara похожее подключение.
2 лайка
Ах вот оно что, спасибо, оригинальная конструкция)
Еще интересно для чего доп. кольцо с отверстиями поверх сердечника.
