[СНЯТО С ПРОДАЖИ] Фильтр DC (постоянной составляющей).

darg · 07.Июнь.2026 12:48:06

Цена (руб)

20000

Местоположение

Москва

Описание

Покупал у Яна за 24000₽

[ПРОДАНО] Фильтр DC (постоянной составляющей). МАРКЕТ

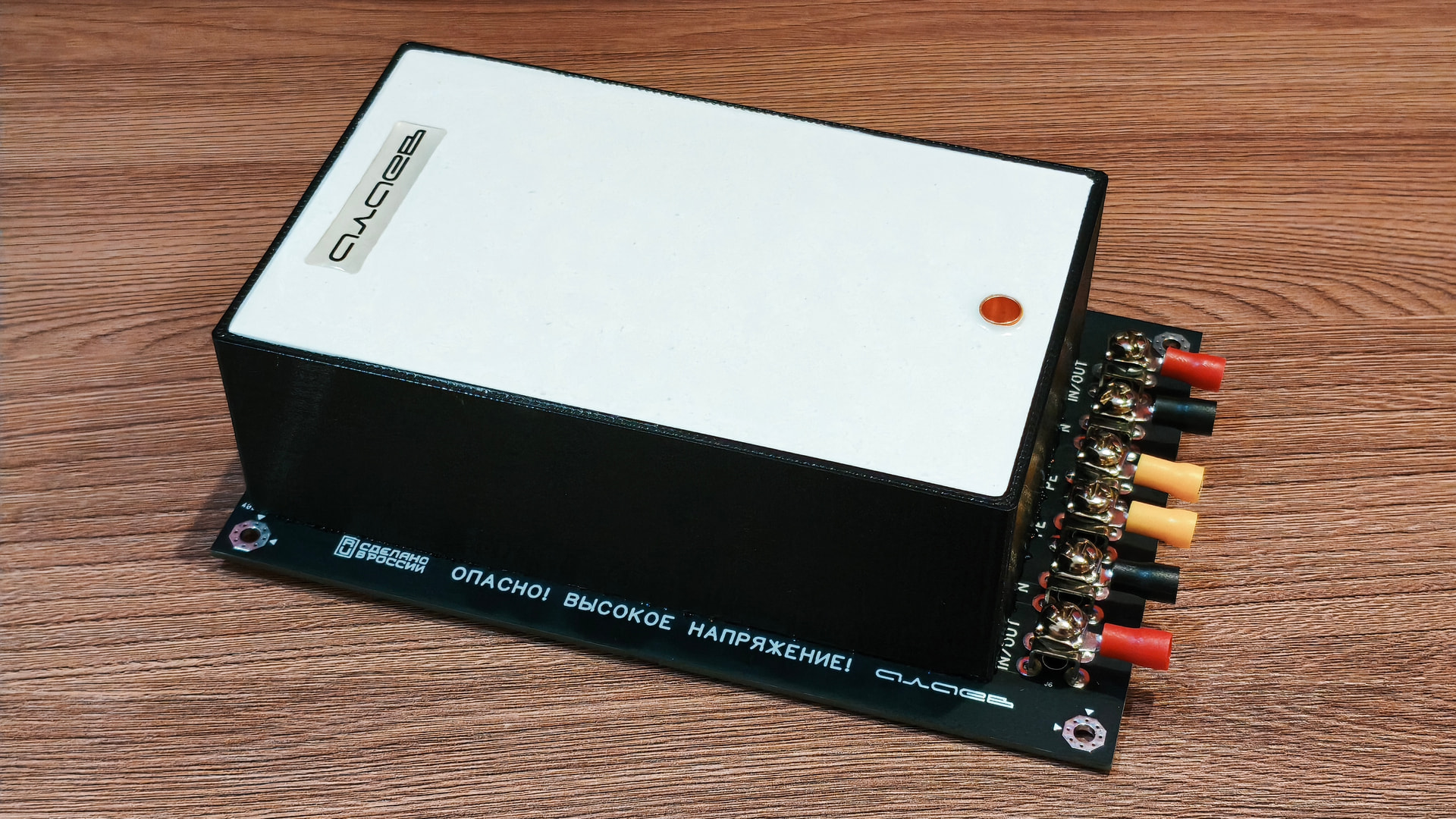

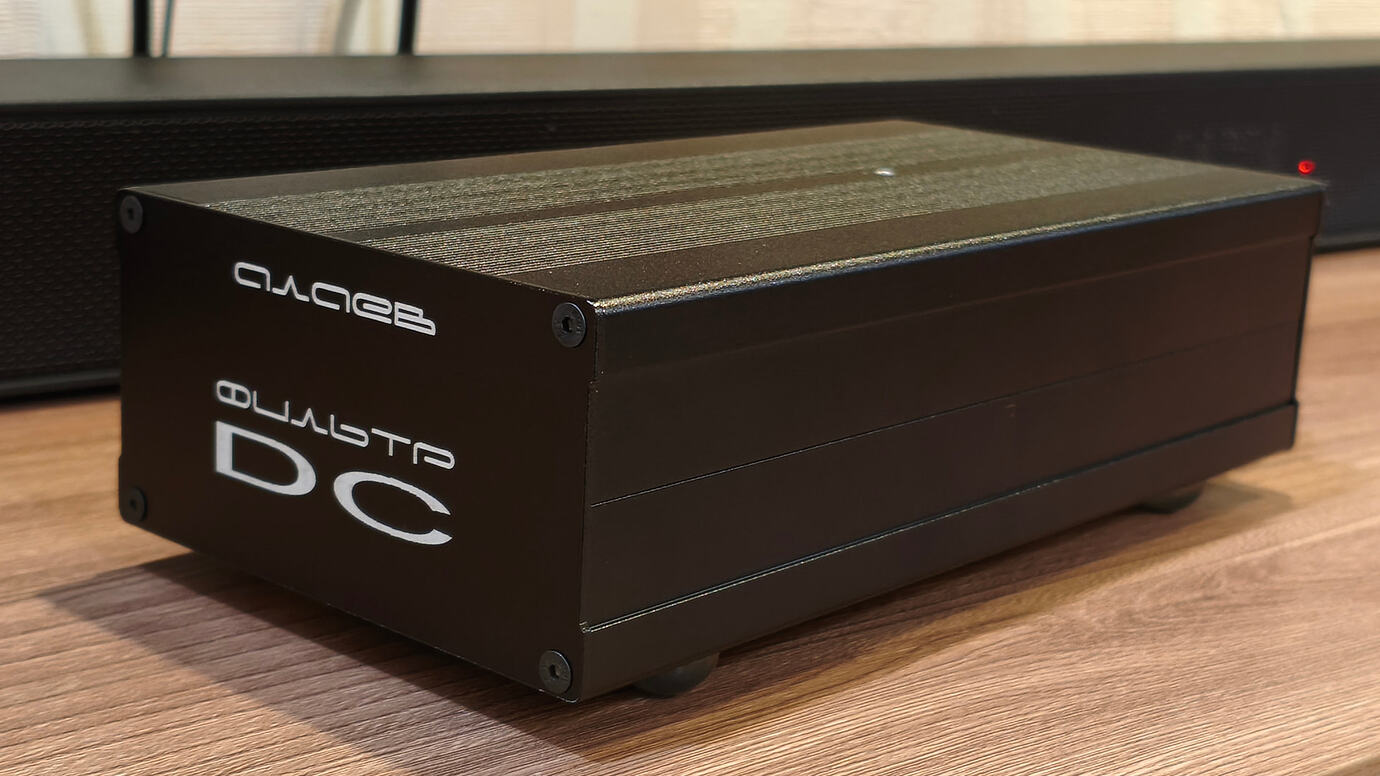

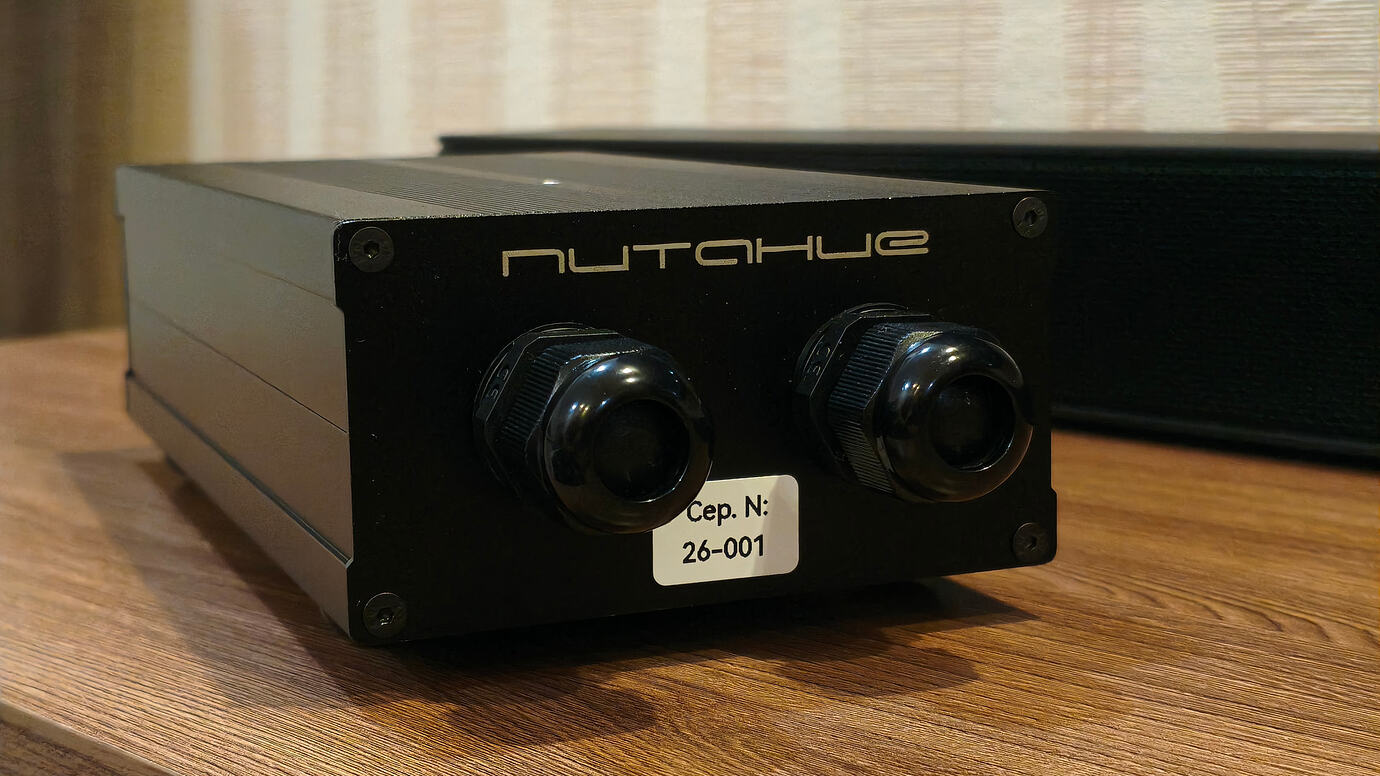

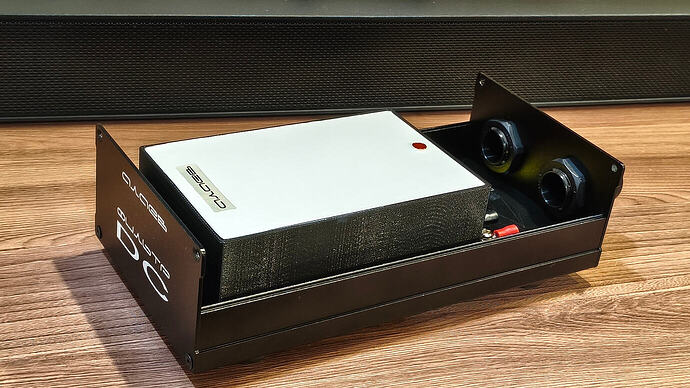

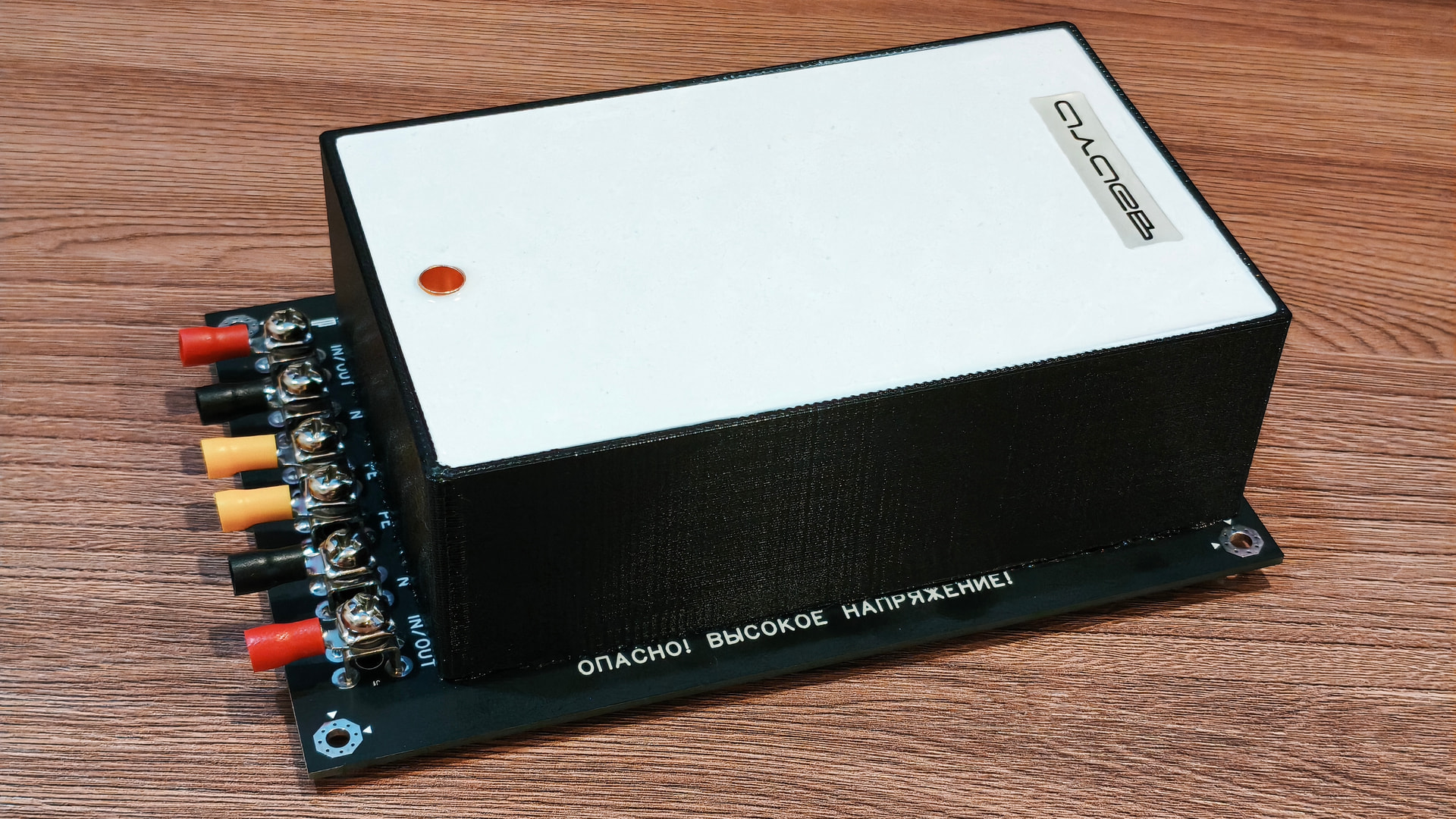

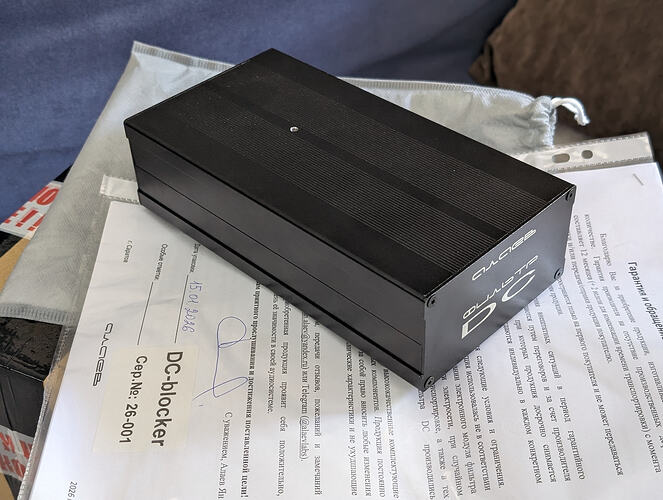

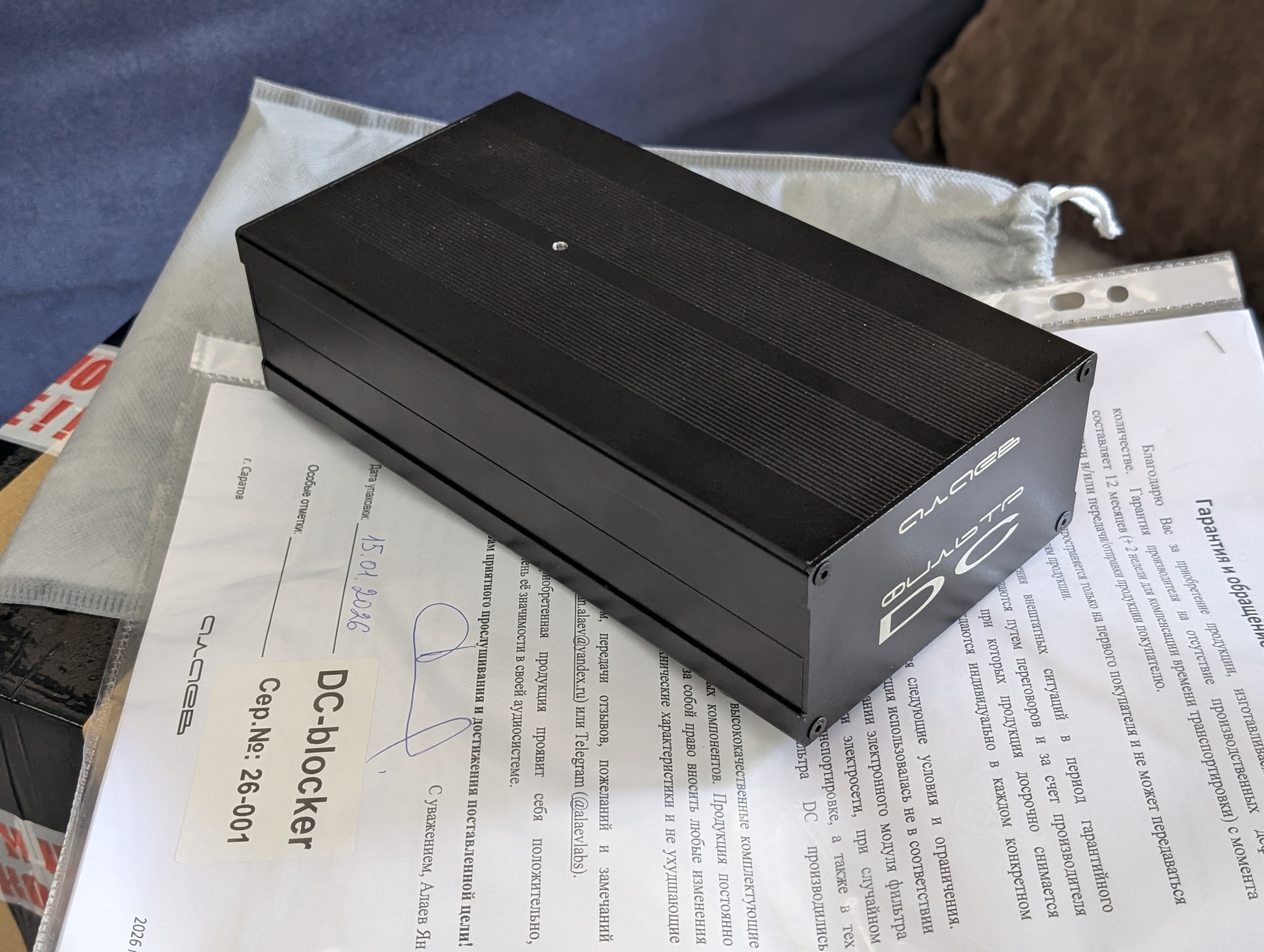

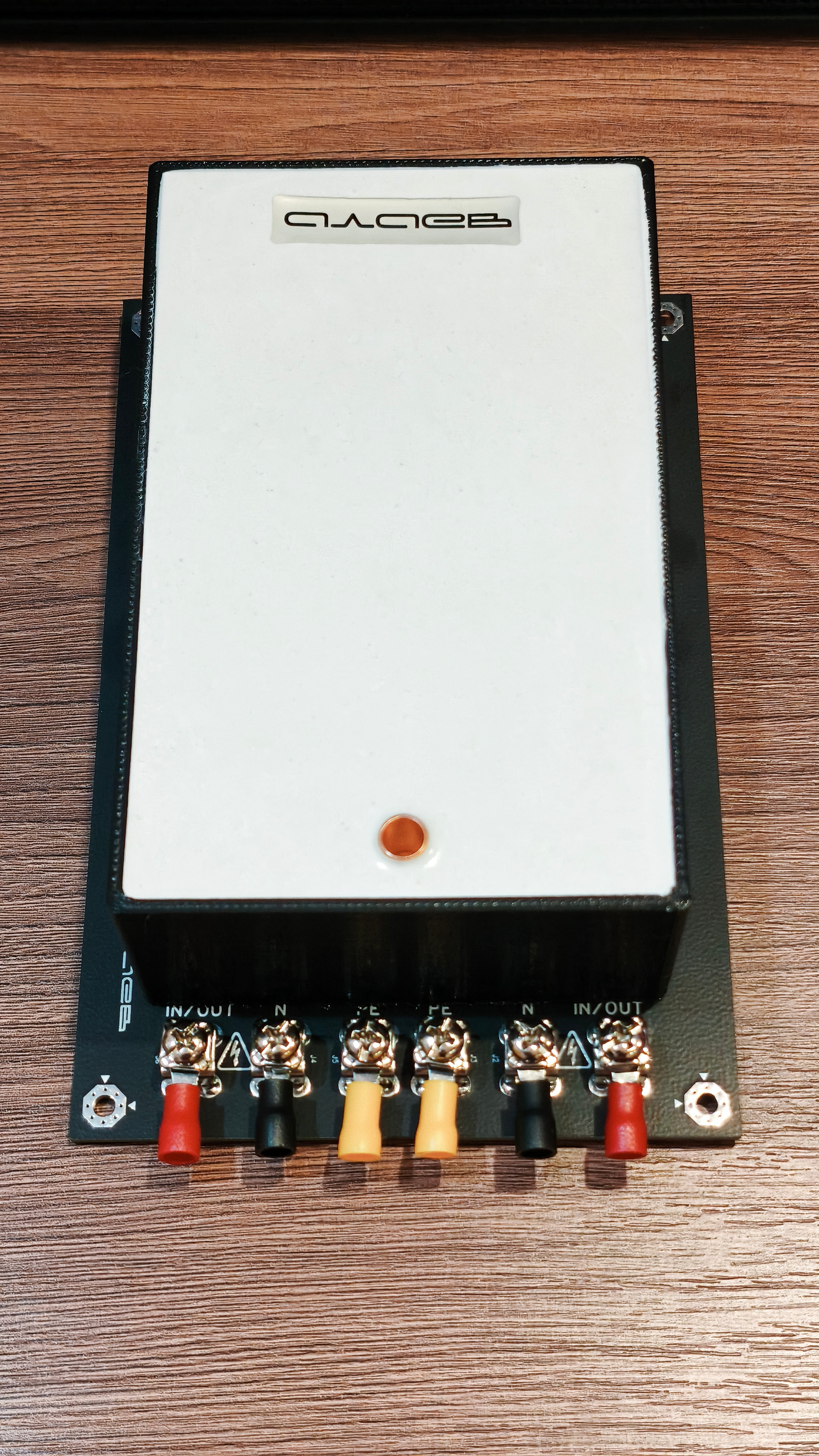

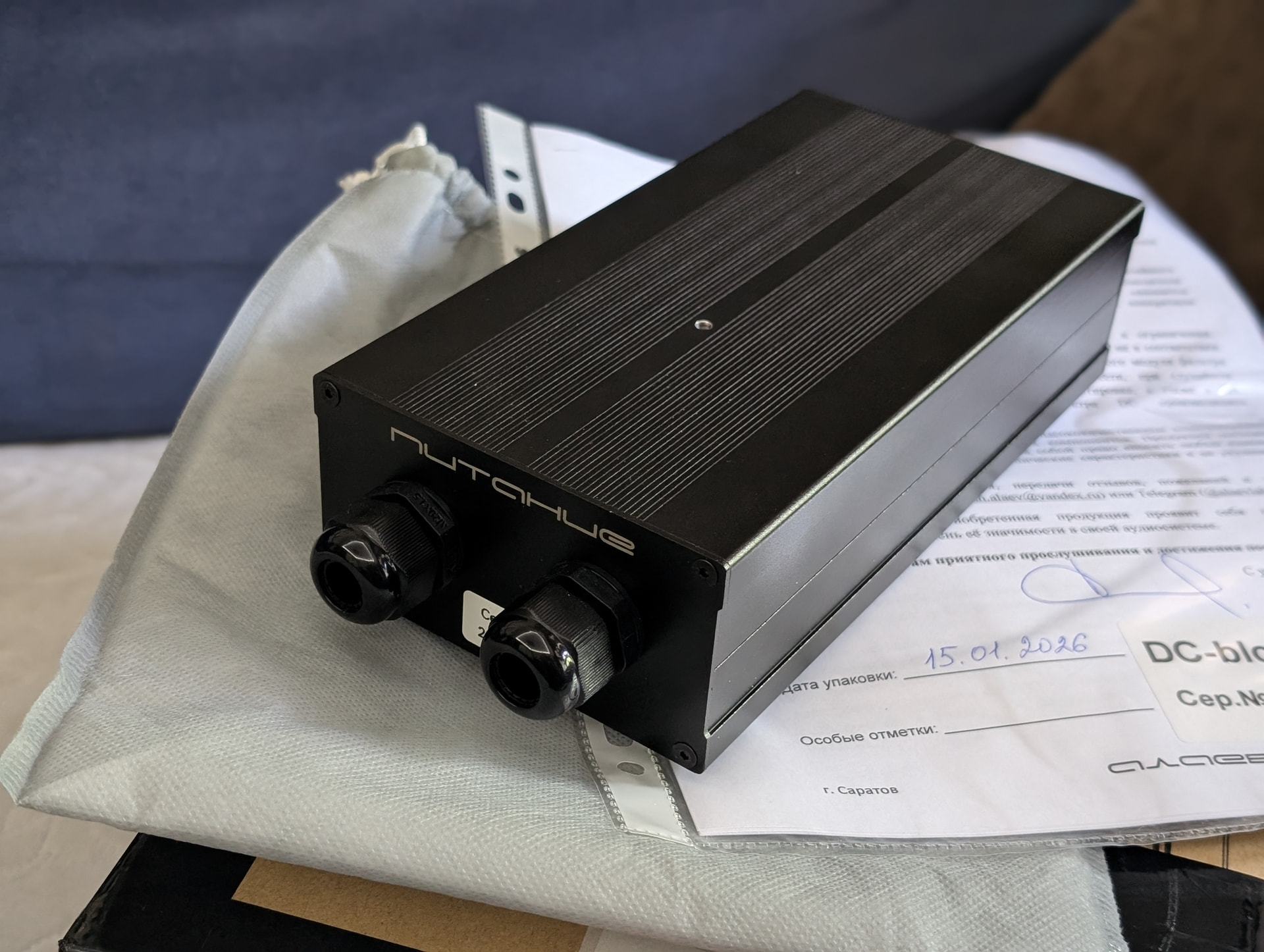

Фотографии внешнего вида устройства представлены ниже: [IMG_0360] [IMG_0366] Данный пост является логическим продолжением ранее опубликованной темы, где 83% проголосовавших высказались за создание отдельного DC-blocker не в составе фильтра сетевого питания. Ну и вот эти темы тоже немного зацепило, если будет интересно - взгляните: Спойлер Устройство разработано в первую очередь для пользователей, которые предпочитают использовать свои фирменные монструозные кабели огромных диаметров для питания аппаратуры. Кабели подключаются к винтовым клеммам через два кабельных ввода, равноправных между собой, каждый из которых может быть как входом, так и выходом. Все что требуется от пользователя - снять верхнюю крышку (открутить два верхних винта на передней и два верхних винта на задней панели) и осуществить подключение. На фото ниже внутреннее устройство DC-фильтра: [IMG_0335] [IMG_0337] [IMG_0340] [IMG_0342] [IMG_0344] Для проекта я использовал два типоразмера кабельных вводов: М-20, тот что слева и поменьше, рассчитан на зажим кабеля диаметром от 8 до 14 мм; MG-20, тот что справа и побольше, рассчитан на зажим кабеля диаметром 9 до 14 мм. [IMG_0320] По внутренним отверстиям они условно одинаковые, а вот внешние размеры отличаются заметно. Второй крупнее и зажать кабель можно по полной программе, зато первый поменьше и поизящнее при тех же технических характеристиках. В общем, решать вам, поставить можно любой. В первой сборке я поставил тот, что поменьше - М-20. Эта позиция опциональная и может выбираться Заказчиком. Некоторые производители (типа IsoTek, Supra) предпочитают герметизировать блок конденсаторов с помощью специализированного герметика. [isotek-syncro-3rd-49790] Я также предусмотрел такую возможность. При необходимости может быть установлен герметизирующий бокс, внутренности которого заливаются специализированным компаундом. Я использую для этих целей проверенный временем ГЕРМОИЗОЛ-КТ. Герметик теплопроводный и обеспечивает равномерное распределение тепла по всему блоку конденсаторов. Ранее я применял его, например, здесь для заливки силовых трансформаторов. Фото фильтра DC c установленным герметизирующим боксом ниже. Бокс не залит компаундом и я решил, что это тоже будет делаться опционально по желанию Заказчика. [IMG_0347] [IMG_0349] [IMG_0350] В устройстве предусмотрен индикатор работы синего цвета свечения. Индикатор выведен на верхнюю панель и сделан “тихим”, чтобы не привлекать к себе внимания и не отвлекать от прослушивания музыки. [2024-08-11 15.42.35] [IMG_0308] [IMG_0316] На нижней панели установлены силиконовые ножки на самоклеящейся основе и больше там нет ничего интересного. [IMG_0352] [IMG_0357] Помимо устройства целиком вы можете приобрести отдельно: печатную плату для сборки устройства; собранный модуль; собранный модуль с загерметизированным блоком конденсаторов. Модуль предназначен для создания собственных DIY-проектов или может быть интегрирован в уже имеющиеся готовые изделия. [IMG_0295] [IMG_0304] [IMG_0307] Технические характеристики фильтра DC: • мощность подключаемой нагрузки не более 1 кВт или потребляемый ток не более 5 А; • максимальное значение поглощаемой постоянной составляющей – 3 В; • емкостная сборка реализована на электролитических конденсаторах 4700 мкф х 10 В серии SJ увеличенного срока службы, производства фирмы Yageo (28 шт.); • габаритные размеры фильтра DC – 230 х 110 х 65 мм; • вес – 0,9 кг. Крутящий момент при закручивании винтовых соединений – не более 0,8 Нхм*. *В процессе монтажа рекомендуется использовать динамометрическую отвертку. Цена фильтра DC: Стоимость собранного фильтра DC составляет 21000 р.; Герметизация блока конденсаторов +3000 р. к цене; Стоимость печатной платы для самостоятельной сборки - 1000 р.; Стоимость собранного модуля DC без корпуса - 10000 р. Продажа ведется из города Саратова, доставка до покупателя осуществляется за его счет. Выбор способа доставки и ТК по согласованию (обычно CDEK, BoxBerry, Почта России). На изделие предоставляется гарантия в течение 12 месяцев и также бесплатный возврат в течение 14 дней на случай, если покупателя что-то не устроило (можно без объяснения причин), в этом случае обратную доставку также оплачивает покупатель.
