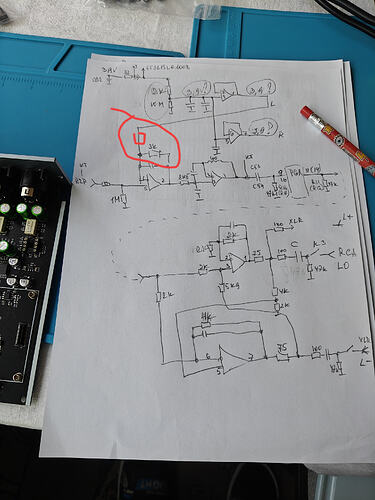

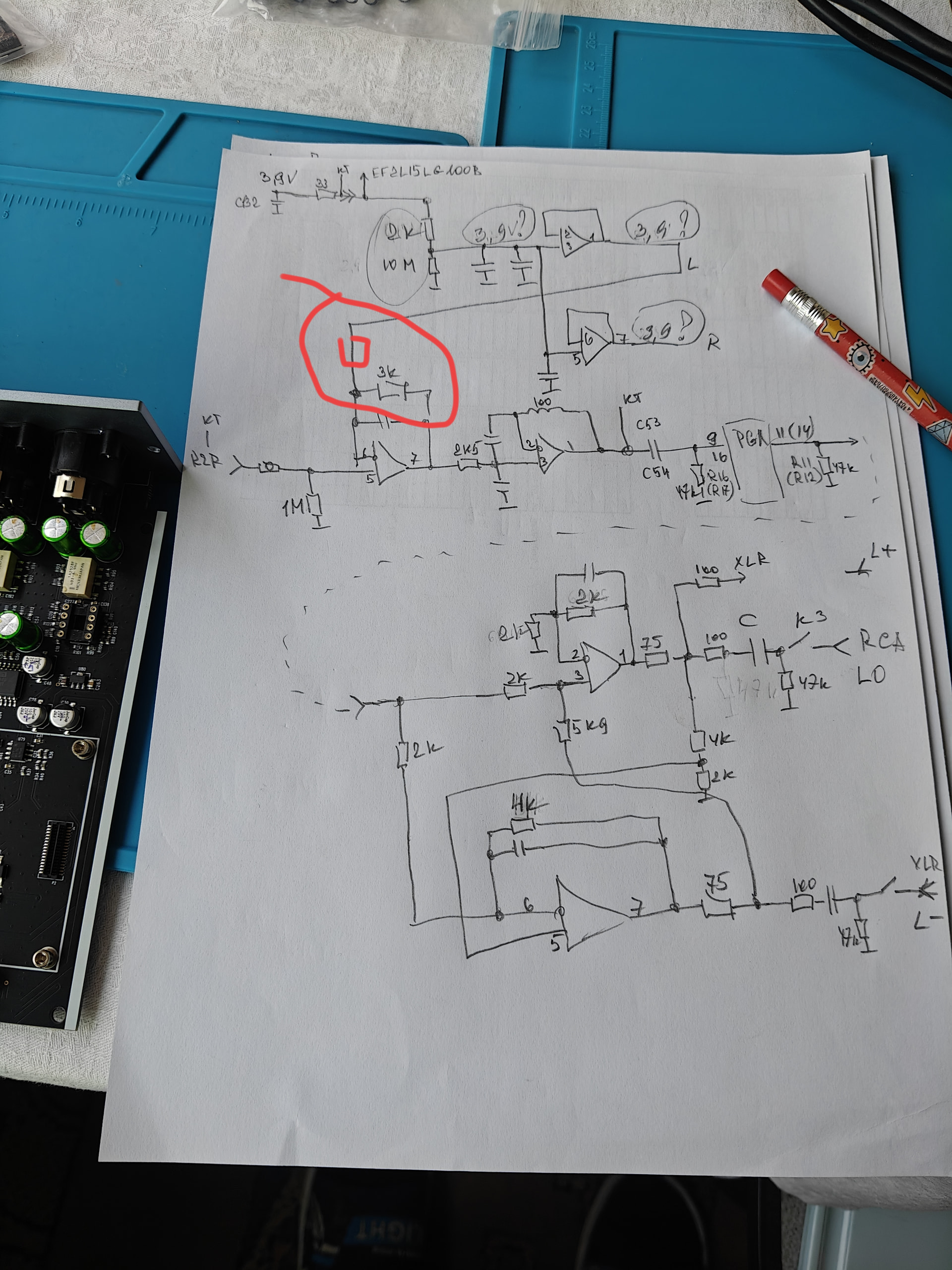

Я про тот рисунок который вы выложили ( конечно если этот делитель там нарисован ).
Хм. Т.е. на точке КТ , левых выводов С54,С53 - 0,5в. ?
Да. КТ это я себе пометил где можно померить. Двухэтажная конструкция очень не удобная для замеров.

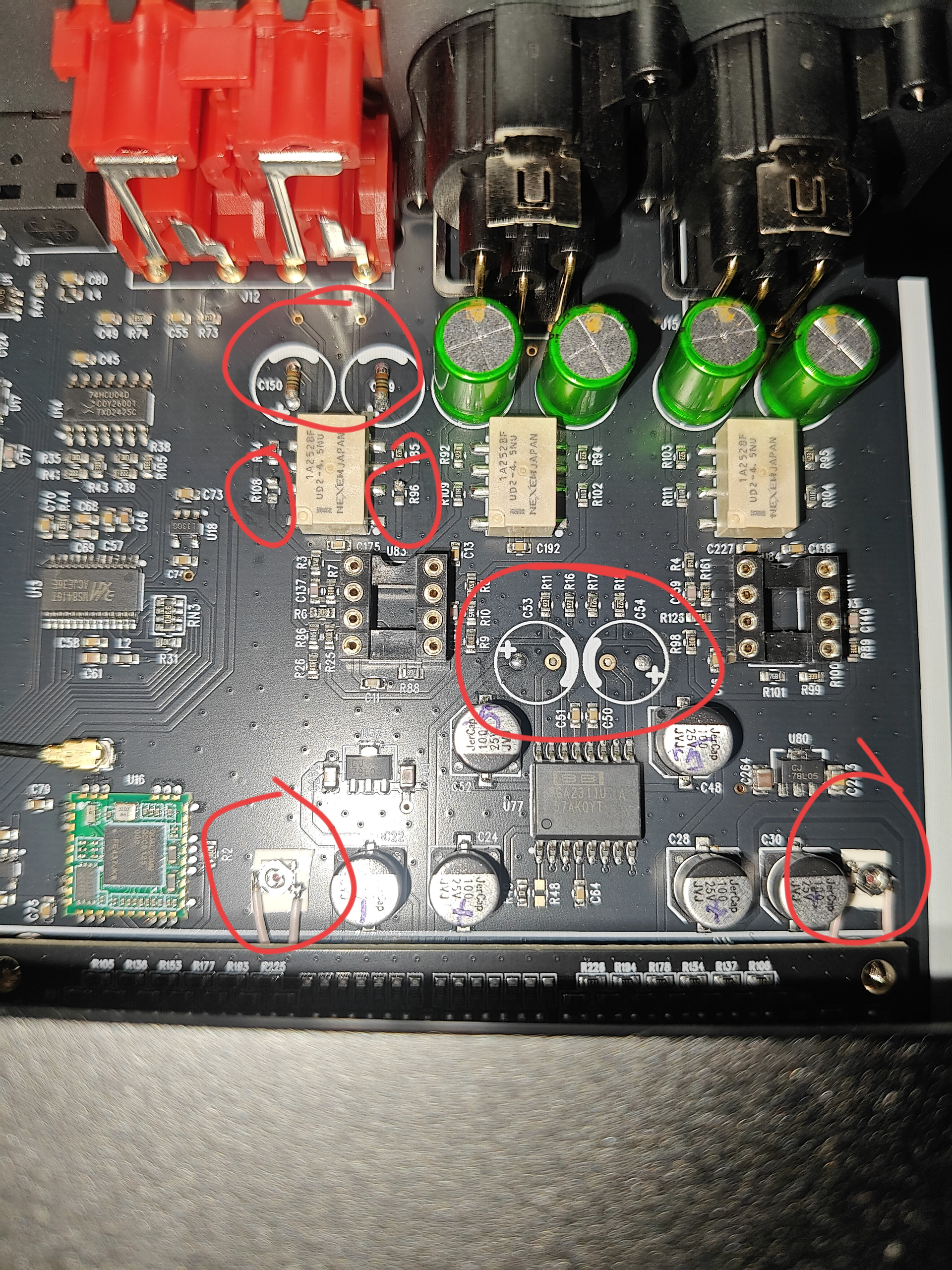

Да ,есть такой потенциал на плюсах С53,54. Его можно померять и на выв. 9,16 PGA . Есть дядьки , которые на него наверное забили
, а может как раз и нашли решение ?
Решение очевидное, настройка смещения входного буфера. Я не раз калибровал выход преобразователей I/u и ФНЧ чтоб ноль на выходе был. А может и забили на это, на выходе цапа есть разделительные конденсаторы. РГ удалён и в принципе эта пара разделительных конденсаторов особо и не нужна.
Удачи в настройке и будет очень интересно познакомится с Вашим решением . Я сейчас готовлюсь к реализации активного фильтра на полевике от “Кузьминова” , хочу убрать большую емкость после диодов , жду полевики.
1 лайк

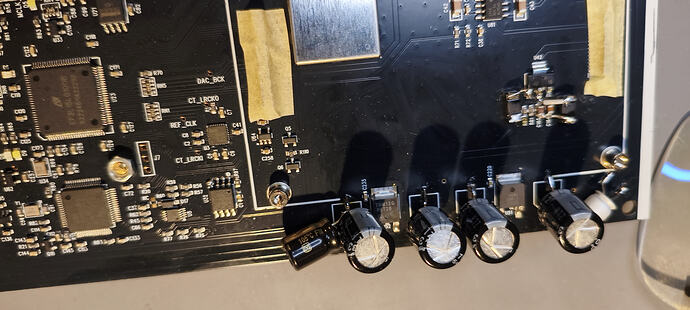

Много здесь, и не только здесь читал про обход РГ и результат все хвалили. Сегодня была свободная минутка и я пробросил временно сопельки с выхода ФНЧ до выходных конденсаторов (минус РГ и буфер). Результат меня очень порадовал, надо углубить и ускорить в этом направлении.
2 лайка
И сколько на выходе мв. , если нет выходного буфера ?
На выходе 0, разделительный то конденсатор оставил, последние, которые около реле. Пробую по разному, экспериментирую потихоньку.
Я про уровень вых. сигнала , если вычитаем вых. буфер на ОУ. Так скоро дойдем до внешнего буфера со своим питанием. Удачи.
6дБ, УМ как-нибудь с этим справится. В принципе я не заметил что стал больше выкручивать громкость. Честно, даже не подумал об этом, спасибо.
Убрал разделительный конденсатор, чтоб оценить его влияние, ожидаемо словил “пук” при включении. Влияние есть, а вот лучше ли стало вопрос, вч выделились, плохие записи стали хуже, сыпят. Убрал смещение, а вот тут изменений не заметил. Буду посмотреть. Вернуть назад всегда можно. Жду стабы ±12В и конденсаторы.
2 лайка
Значит смещение убрали в ноль - изменили делитель ?
Да. +0.5mV и -0.4mV . Незначительно плавает. Хотя мне не важно, на входе УМ пленка ёмкости. Но при 0.5В был “пук”.

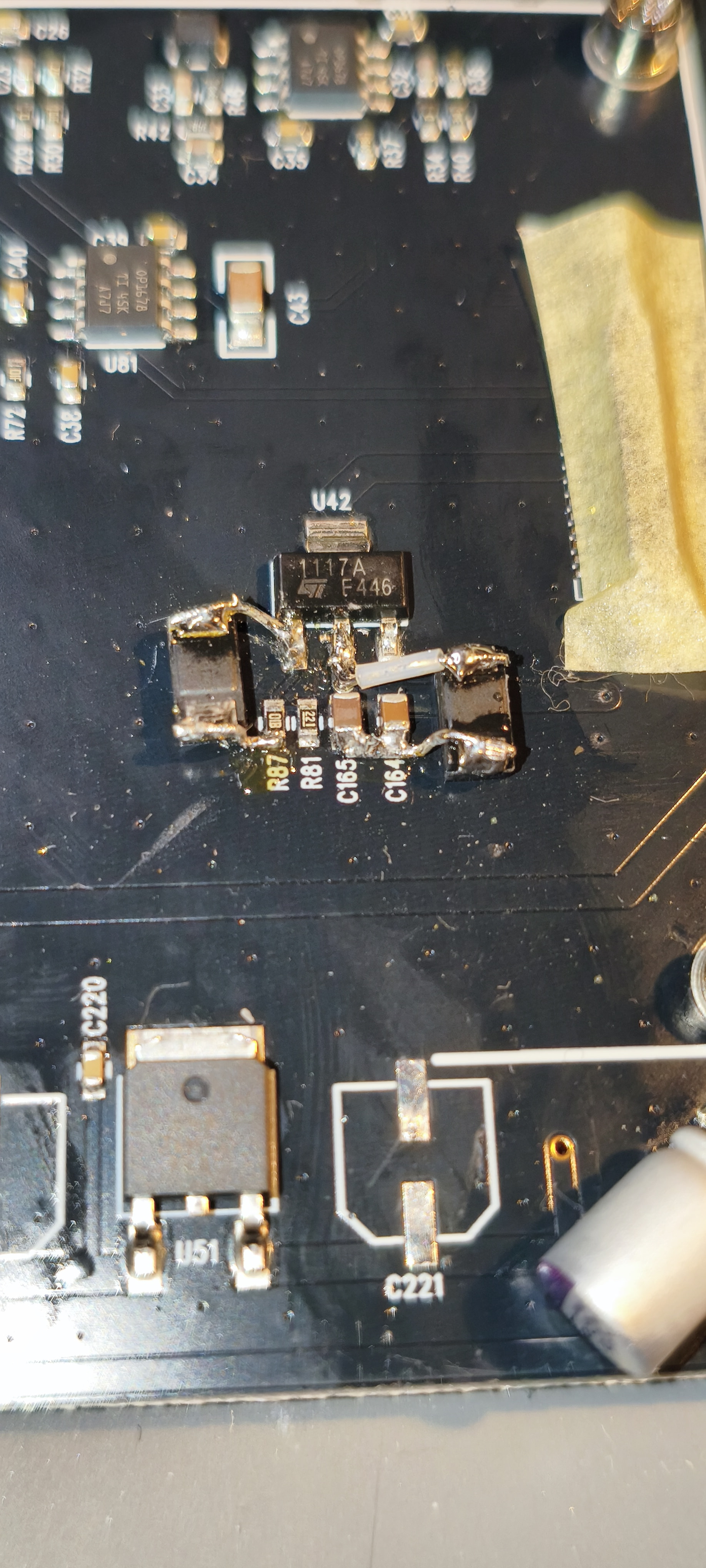

Перемычки с обратной стороны платы.
Пока так, отслушиваю.

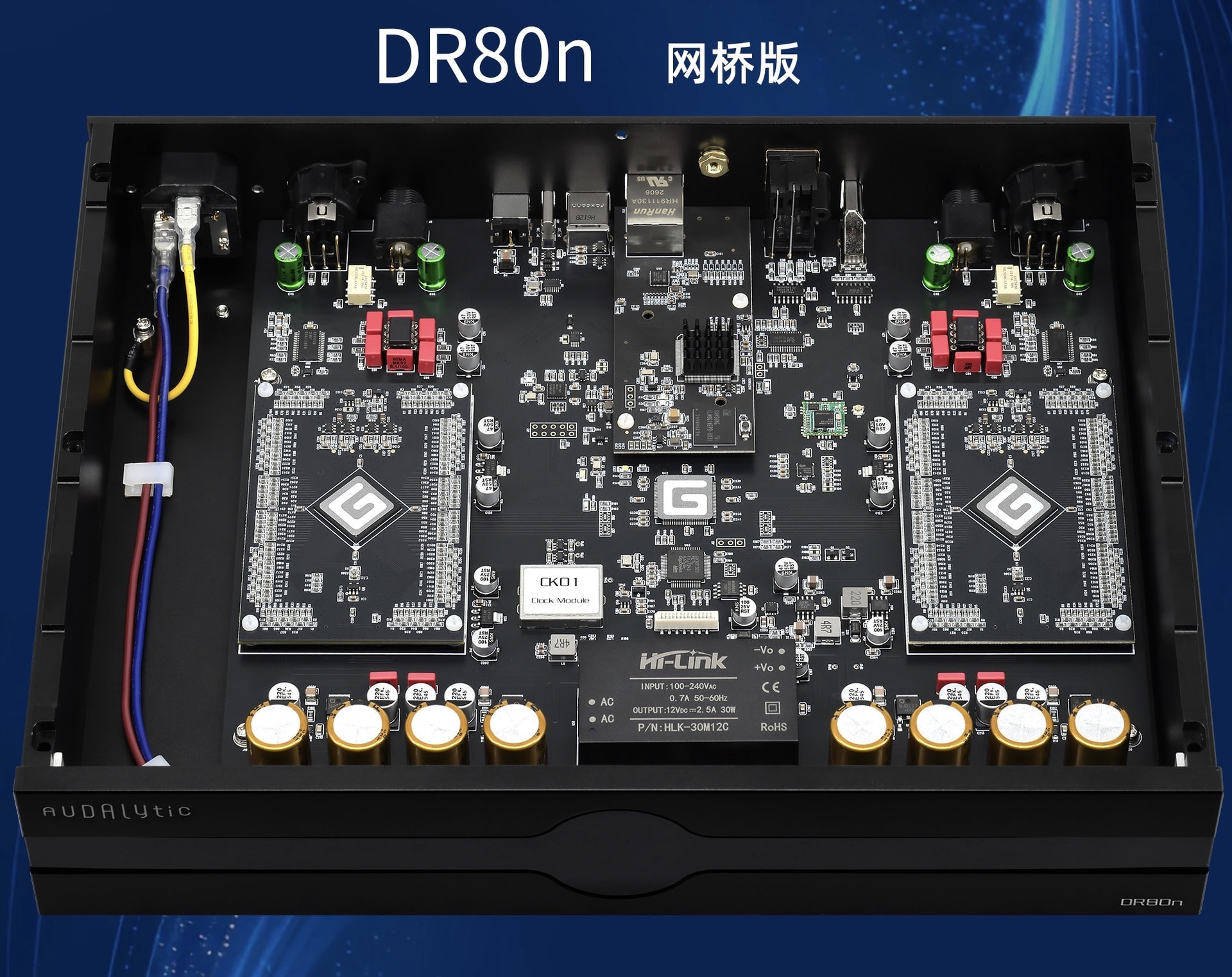

Прошу того, кто грамотный помочь разобраться. То, что в DR80 есть режим предусилителя и есть фиксированный режим громкости на 100% с обходом регулятора я уже понял. Но какой регулятор? В цифре или аналоге? И где он внатуре на плате?
UPDATE
Разобрался. NJW1195A JRC NS 004C
Искажения и шум: крайне низкий уровень искажений (0.0003%) и низкий уровень выходного шума (-118 дБВ), благодаря встроенной матрице резисторов (resistance ladder)
Отлично. Аналог.
2 лайка
Надо эту хреновину тоже выкинуть )
5 лайков

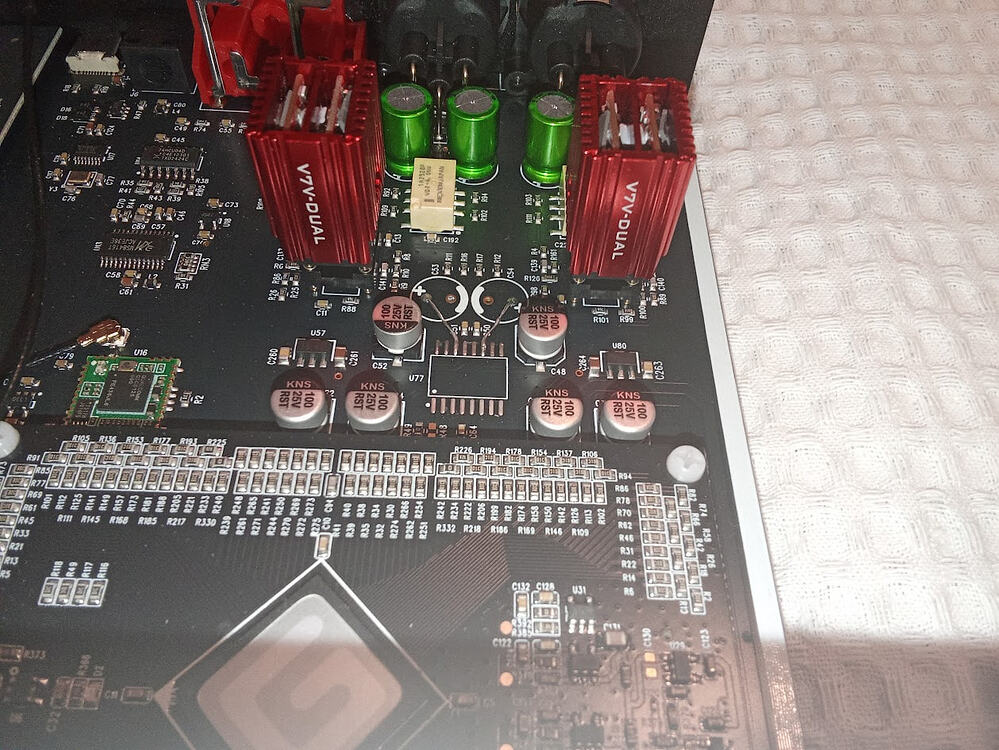

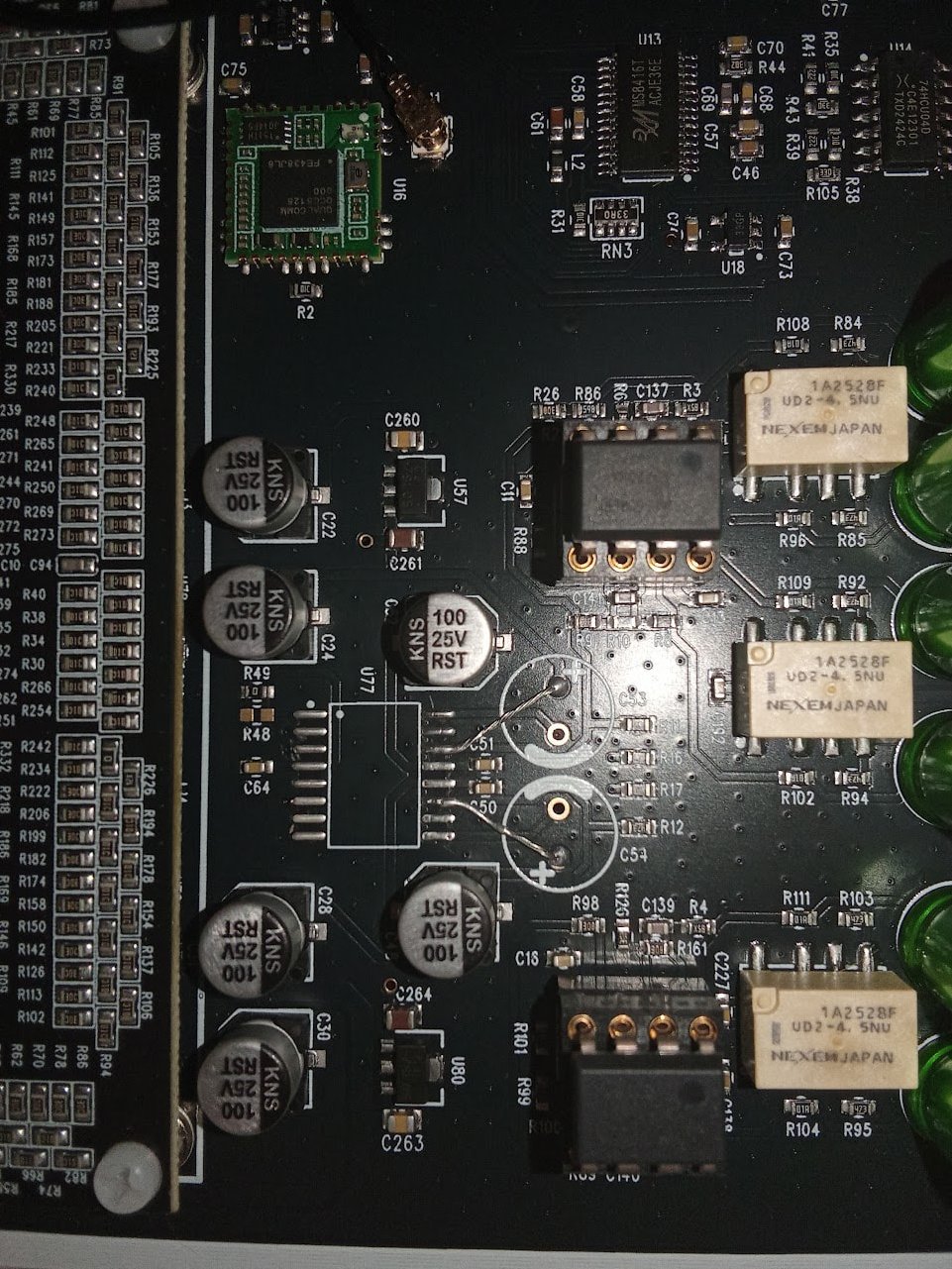

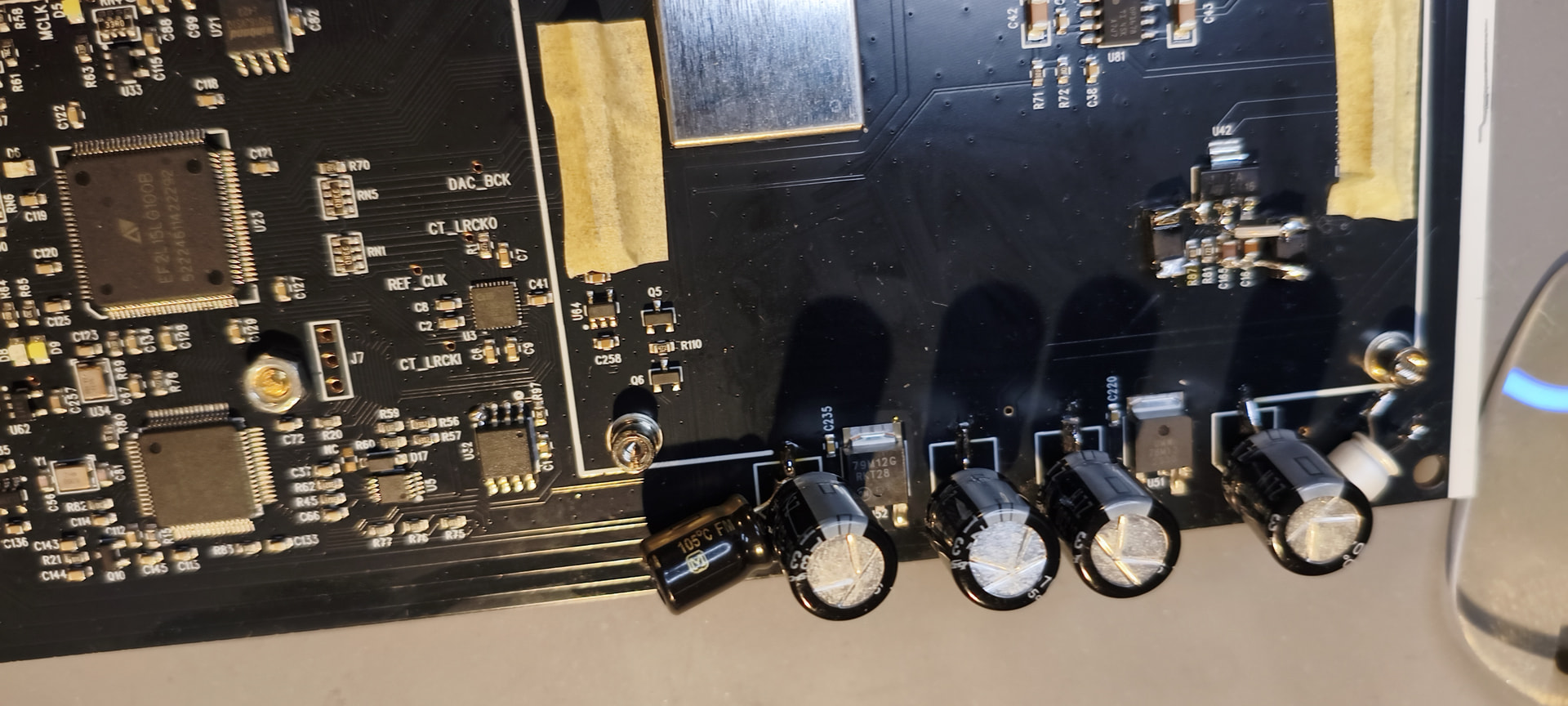

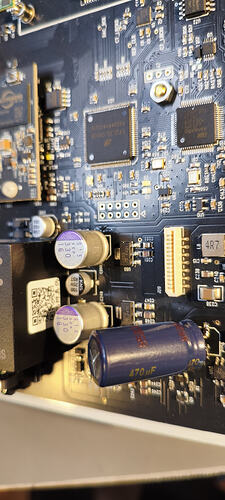

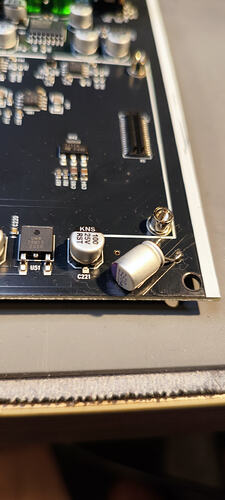

Hi guys! Greetings form Serbia! I hope you don’t mind me posting in English since I don’t know Russian. Here are some pics of my work on DR70. My next step is to address the RCA output stage
11 лайков
Ты идешь в верном направлении. У тебя все хорошо получается.
2 лайка
кучеряво
