Дело в том что я просто маленький частный художник
, а не производитель. Мне реклама мало что даст, я физически не смогу делать больше чем делаю сейчас.
А в выставке я даже участвовал один раз, в МТУСИ в 2023 году
27 лайков
То, что не знают это еще поправимо. У многих вообще пренебрежительное отношение к отечественным мастерам, например, “самоделка”, “самоделкины”, понятно что не от большого ума пишут, но все равно не приятно.
1 лайк
Надо расширяться. Открывать частную мануфактурку, искать падаванов.
3 лайка
Иголки импульсных помех могут проходить чечез переходы силовых транзисторов, через их емкости.
Напрашиваетсся дополнительный составной LC фильтр между GAN и стабилизатором.
Возможно GAN отличаются по форме и спектру помех от типичных импульсников и подавить ВЧ после них проще.
По фото похоже на применение керамических кондесаторов большой емкости (микрофарадфы).
Мне нравится NP0 (GOG), в вторичных цепях, X5R и X7R как мне кажется дают призвуки, особенно в цепях где меняется напряжение на них.
Наверное это направление хорошее, для компактных БП или большой мощности.
Хорошо что кто то экспеременирует и пробует новое в построении БП.
Есть такое дело. В данном случае на выходе самого стабилизатора уже стоит отличный дроссель, которому нужно лишь немного помочь правильно подобранными ёмкостями.
На выходе линейного стаба в этом БП уже ничего не видно, никаких иголок или шумов
1 лайк
Нет в планах попробовать паральный тип БП (источник тока - шунт регулятор)?
Греются такие БП сильнее, но получается хорошая характертстика на импульсной нагрузке, без перерегулироватия.
Для большой мощности можно сделать источник тока подстраивающийся к нагрузке, как правило импульсы тока потребления в работе меньше общего тока потребления.
1 лайк
Я использовал параллельники в некоторых своих конструкциях, в основном для питания каких то малопотребляющих но ответственных узлов. А делать мощное… очень много тепла и мало толку.
Был даже вот такой необычный проект - Усилители и другая продукция от @Shoker - #622 от пользователя Shoker
Это как раз параллельный стабилизатор
Да, очень интерестный проект. Конечно такой дроссель еще надо найти или заказать-изготовить, это немного останавливает.
В целом мне паралельный стабилизатор понравился за получающихся определенных приемуществ в схемотехнике, хорошей переходной характеристики, ну и по звуку то что получилось в целом понравилось.
Но да, паралельный стабилизатор больше применим как встроенный элемент, к определеннуму устройству где ток потребления извесен и не очень большой.
Да, вот это было бы самое крутое, масштабирование и обучение других под свой . Стандарты, бренд, промышленный дизайн, наш ответ Head Trip
Shoker по звуку похож на wells audio, но по сборке в несколько раз лучше последнего
3 лайка
А какой тут диодный мост выпрямителя применил на одной сборке?
В этом проекте 4 диодных моста, по одному на каждую линию. Довольно таки обычный, типа GBPC3502 но в более плоском корпусе, но - правильного производителя
1 лайк
Очень похожа схема на мой усилитель А класс threshold 4000, только тут по другому сделан контроль тока покоя. Я так понимаю можно добавить транзисторов ( у меня их 48 всего на оба канала) и сделать чтобы был полностью в А классе - интересно как звук от моего отличается, транзисторы тут поновее и побыстрее.
PS. диодный мост практически такой же у меня стоит, но ИИ настойчиво говорит его менять на более быстрый - но я ему не верю.
Александр, приветствую! Хочу с Вами связаться в ЛС. Напишите мне, пожалуйста.
1 лайк
Мои поздравления. Проект действительно интересный.
2 лайка

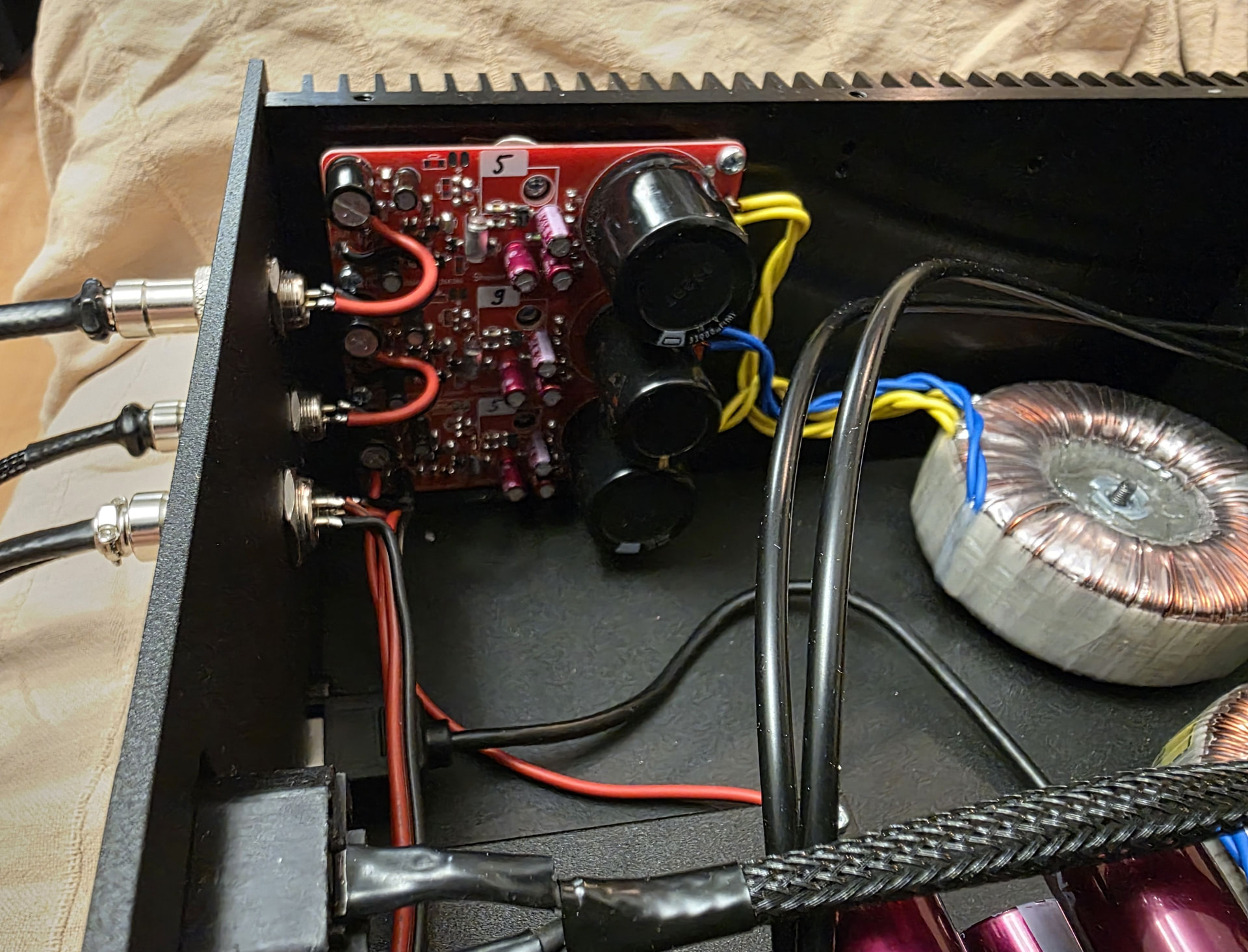

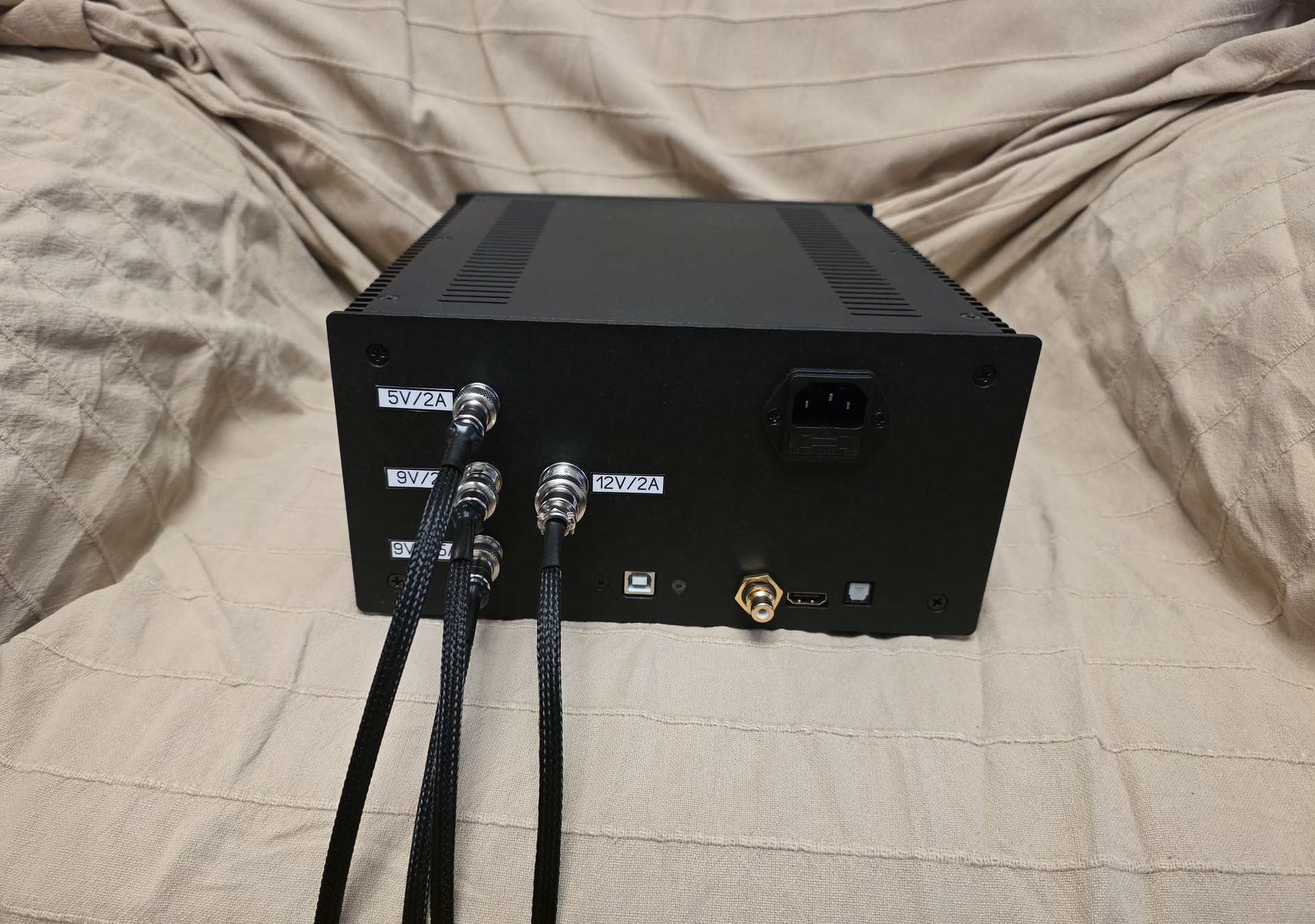

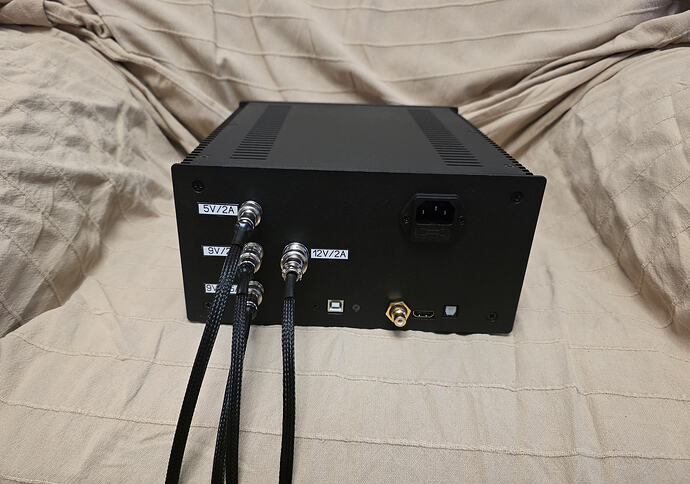

Собран очередной блок питания, на этот раз очень многоканальный.
Внутри 5 каналов стабилизации. 3 сделаны по максимуму:
Два по 5в и один на 9в. У 5в по входу ёмкости Elna по 33000мкф, у 9в Mundorf на 10000мкф. Схемы самые последние. Трансформатор на эти каналы стоит отдельный, и пониженной индукцией и межобмоточным экраном.

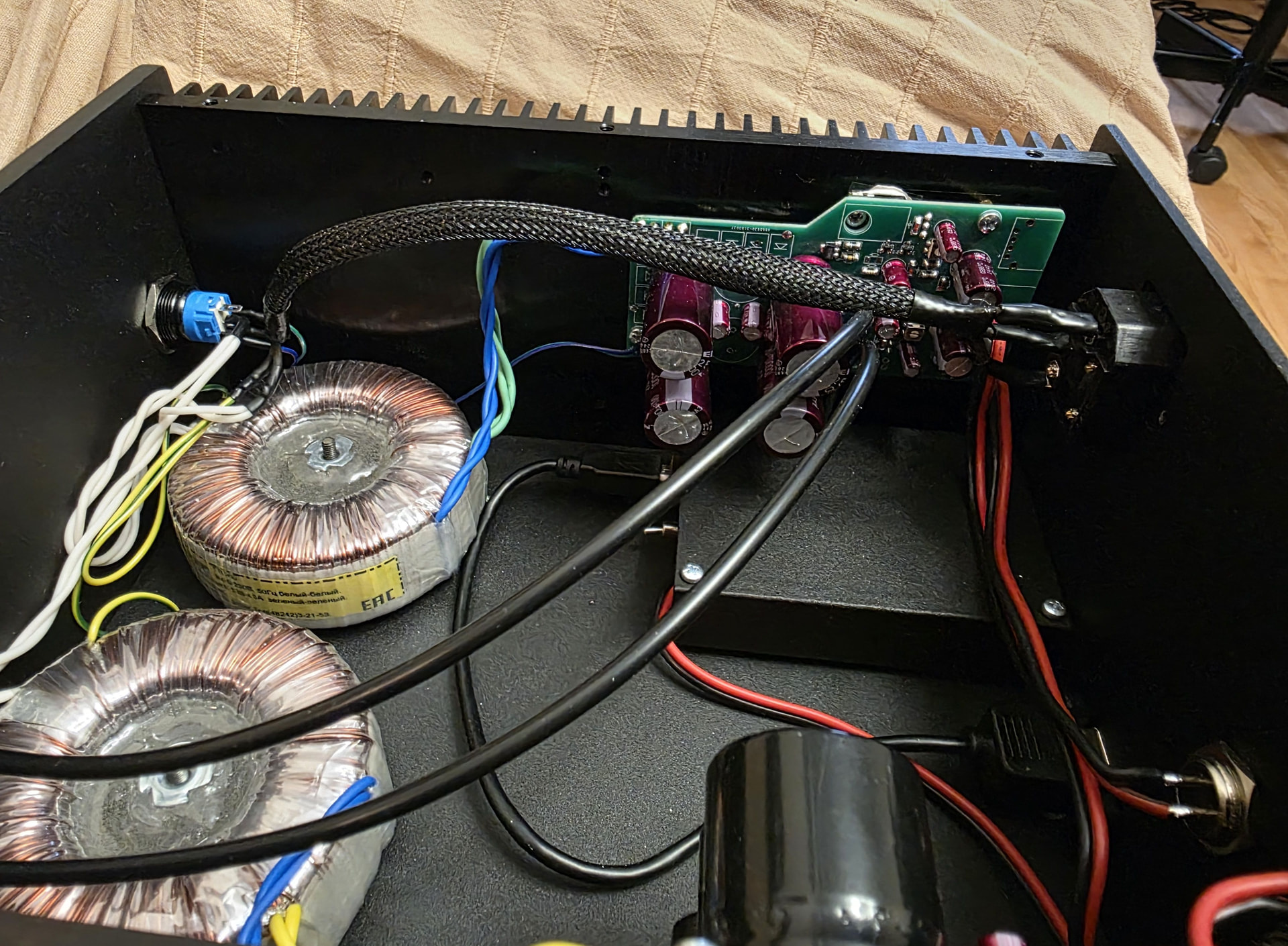

Два других канала- 12в и ещё 9в попроще, но тоже с большими ёмкостями и своим вторым трансформатором, так же с экраном.
Внизу стоит небольшая цифровая платка, которая запитана от одного из 5в каналов, и закрыта медным экраном (всё покрашено чтобы медь не окислялась). Индикацию вывел на переднюю панель гибкими световодами. И помех не нахватается лишний раз, да и многоцветные smd светодиоды перепаивать как то совсем не хотелось.
Итого два транса по 60вт каждый, и общая ёмкость по всем линиям более 110000мкф.
36 лайков
Александр, добрый день! Мне нужны 2 ЛБП для Mikrotik ax3 и NAS Synology. Напишите, пожалуйста, мне в личные сообщения.
2 лайка
