LHY AUDIO Pro Series Raspberry Pi Streamer & Bridge
Интересный и, на первый взгляд, технически грамотно реализованный стример получился у LHY AUDIO, в лучших традициях бренда:
1. Архитектура
RPI Pro использует Raspberry Pi Compute Module 4 (CM4), обеспечивая нативный USB-выход без преобразования PCIe, что снижает потери сигнала и помехи. Совместим с популярными системами, такими как Volumio, Ropieee, Moode и PiCorePlayer..
2. Высокоточная система тактирования
Оснащена термостатированным кварцевым генератором OCXO с ультранизким фазовым шумом (-100 дБн/1 Гц, тип.) в качестве основного источника тактовой частоты.
Синхронизированный тактовый генератор Skyworks Si5381 PLL генерирует синхронизированные тактовые сигналы для CM4, сетевого контроллера и USB-интерфейса.
Вход внешнего тактового сигнала 10 МГц (BNC) для расширенной интеграции с источником опорной частоты с автоматическим переключением.
3. Встроенный USB-выход с изоляцией
Порт USB 2.0 напрямую управляется процессором CM4, минуя микросхемы преобразования. Он улучшен высокоскоростной микросхемой изоляции (3165) и отдельным источником питания для передачи звука студийного качества. Обеспечивает стабильное воспроизведение файлов PCM и DSD высокого разрешения, обеспечивая непревзойденную точность.
4. Высокопроизводительное сетевое управление
Два порта RJ45 и SFP обеспечивают изоляцию оптоволоконной сети, значительно снижая электрические помехи и улучшая целостность сигнала.
5. Прецизионный источник питания
Тороидальный трансформатор 30 ВА с фильтрацией электромагнитных помех.
Высокоскоростное выпрямление и многоступенчатая фильтрация с использованием высококачественных электролитических конденсаторов.
Три независимых DC/DC-цепи питания.
Software Support:
HQPlayer NAA
Roon Bridge
UPNP
Spotify Connect*
Tidal Connect
Airplay (for Apple device streaming)
Squeezelite (for Daphile/Daphile systems)
Не плохо задуман RPI Pro, как развитие предыдущей модели RPI. И отрадно, что уже предлагается на Али за вполне вменяемые деньги…
14 лайков
Похоже это убийца holo red.
3 лайка
У Holo Rеd есть выход IIS (но нет входа для внешнего клока)
Судя по фото, у LHY Audio RPI Pro есть выход HDMI, но в спецификации ничего не сказано про его назначение..
Да. Убийца не получится. Нету DDC как у holo.
Но если нужен только, плеер и usb у него играет хорошо (а он тут еще и изолирован), то , учитывая еще и внешний вход под клок, отличная шарманка.
Это для монитора.
один вопрос - зачем клок в нем, при выходе через usb (асинхронный протокол)
тот же teac nt-507t - даж не ставили ставить вход клока, ибо для usb он не используется.
LHY - видимо везде добавляют, потому что а) могут, б) выглядит внушительнее:)
я в целом бы понял еслиб hdmi - был i2s - тогда да, клок нужен
2 лайка
а потом пере-синхронизируется в ЦАП, который получает данные по USB, и ЦАП использует свой клок
ну или я не понимаю физику процесса.
Ну т.е. я понимаю клок в ЦАП, понимаю клок в DDC - где принимают usb и отдают i2s/coax/e.t.c.
а тут - не понимаю, но может просто не хватает глубины знаний:)
Причем тут цап? Самому устройству для работы, включая модуль CM4, требуется множество часов с разными частотами.
1 лайк
потому что в него по USB попадает сигнал без таймингов
и ЦАП использует свой клок, а информация клока из транспорта в сигнале из USB отсутствует
Кручу верчу запутать хочу

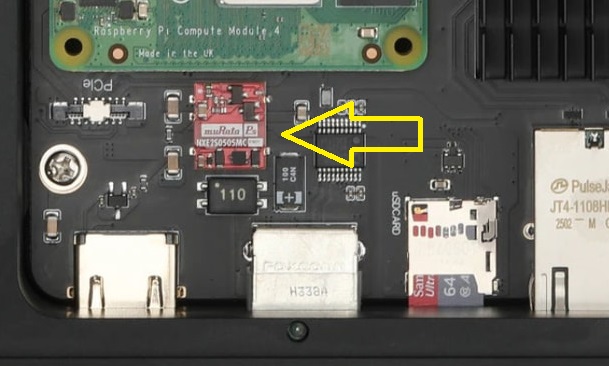

Что это у них там за красивая красная платка импортного производства?

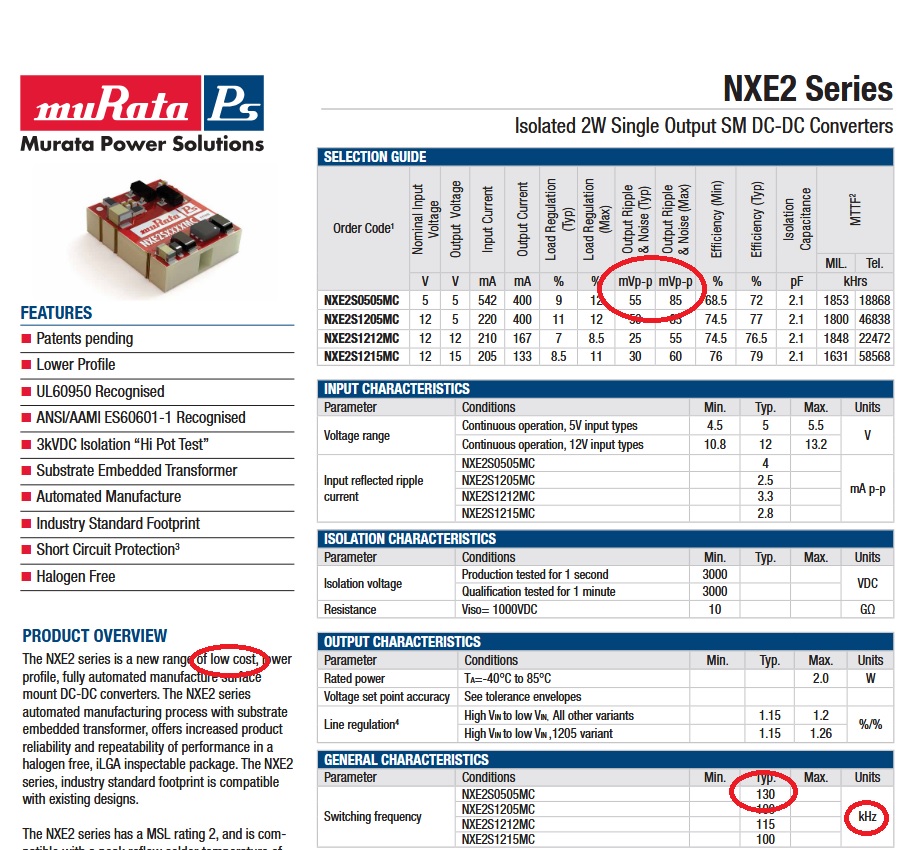

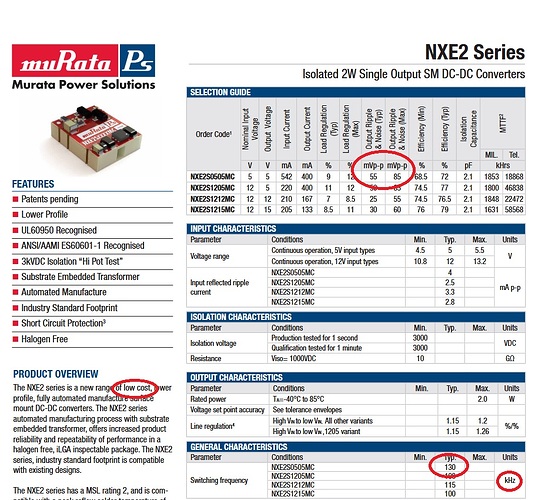

А это дешевая шимка-изоляшка, которая гонит в шинку 5 вольт разъема юсб 130 килогерцную пилу с размахом в несколько десятков милливольт.
Ну как так то…
9 лайков
Ну я не знаю как еще объяснить, что клок нужен ДОЛЕКО НЕ ТОЛЬКО цифровым выходам, но и для работы сетевого интерфейса , модуля CM4, видео выхода, и, вы не поверите, но и USB модулю нужны часы. Это цифровое устройство - там полно тикает часов
достаточно объясните физику процесса, как клок и часы для
- "модуля CM4, видео выхода, и, вы не поверите, но и USB "
виляет на то что попадает в ЦАП (ведь ради этого же все, послушать музыку после ЦАПа?)
по USB в цап попадает сигнал в котором нет таймингов
ЦАП сделает свою синхронизацию (re-clocking) используя свой внутренний клок.
Исходя из этого я не понимаю зачем транспорту внешний клок, у которого только USB выход. Достаточно стандартных часов, что есть на всех платах для работы.
А вот ЦАПу - очень даже надо
Если клочить USB контроллер, то даже при асинхронном протоколе это очень хорошо слышно. Невозможно реклочить конвеер импульсов с большим джиттером так же хорошо, как такой же сигнал, но хорошо темперированный. Ошибочно считать, что можно подать на USB конвертер самый лютый трэш, а реклокер это всё идеально исправит. Любой реклок опирается на входящие данные, по другому никак.
6 лайков
ну если сравнивать с трешем то могу принять, а если сравнивать с нормальным внутренним клоком - большой вопрос
я слушал у себя
Matrix NT-1
Gustard R30
- подключение клока (к Matrix) при выходе USB из Matrix - не слышно что подключен, что нет
- подключение клока (к Matrix) при выходе по i2s - хорошо слышно
- подключение клока (к R30) при выходе по USB - хорошо слышно
поэтому и говорю, мне не хватает глубины знаний чтобы понять физику процесса:) ну и уши не слышат. Ну или конкретная реализация у конкретных устройств. Обобщать не правильно, да.
Просто когда эксперимент соотносится с тем что знаешь - оно как-то складывается:)
1 лайк
Могли бы и намного лучше сделать! Раз уж сделали спец “материнку” под этот проект. Самый большой косяк - посадили на общее питание: клок, синтезатор, сеть и самое хреновое - оптический порт, а он больше всего дёргает питание и соответственно в него гадит.
Ну ничо, прочитают это сообщение сделают в следующих проектах. А они читают, я убеждаюсь в этом с каждым разом.
9 лайков
это ж цап, у него не выход, а вход.
Никто не знает, кроме производителей, какие контроллеры, каких интерфейсов они клочат, а какие нет. Само по себе наличие входа клока ничего не гарантирует. Каждый аппарат надо досконально изучать, насколько это возможно.
Я и не говорю что влияет. Я говорю для чего нужен клок.
Зачем нужен внешний клок и как он может улучшить качество звука?
Это уже вопрос странный , учитывая то, что люди вполне себе покупают хай энд аудио эзернет кабели и слышат разницу. А тут целый клок! Наверняка что то улучшится в звуке.
1 лайк

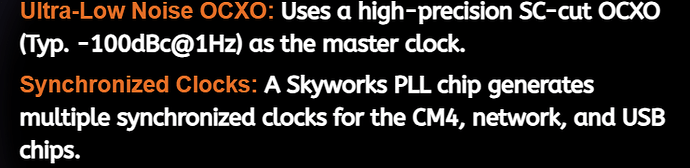

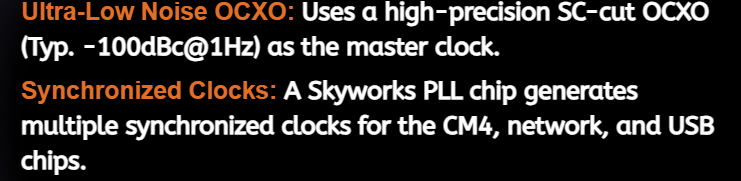

Да у них на сайте написано. Я скрин выше вешал.
Не пробовали подключать клок одновременно и к источнику (NT-1) и к ЦАПу (R30)? И какую модель клока подключали?
В случае с LHY RPI Pro именно такой сценарий рассматриваю, как наиболее приоритетный по качеству звучание - синхронизация от одного клока (OCK-2S) транспорта и ЦАПа (Х30), можно еще и аудиосвитч LHY SW-6 подключить.
