Напишите в личку, постараюсь помочь
Приветствую. Напишите в личные сообщения.
Не только корпуса, но и динамики.

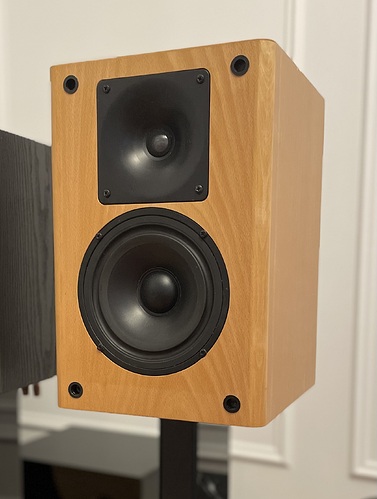

Друзья, приобрёл акустику побаловаться.
Хочу с кроссовером поэкспериментировать.

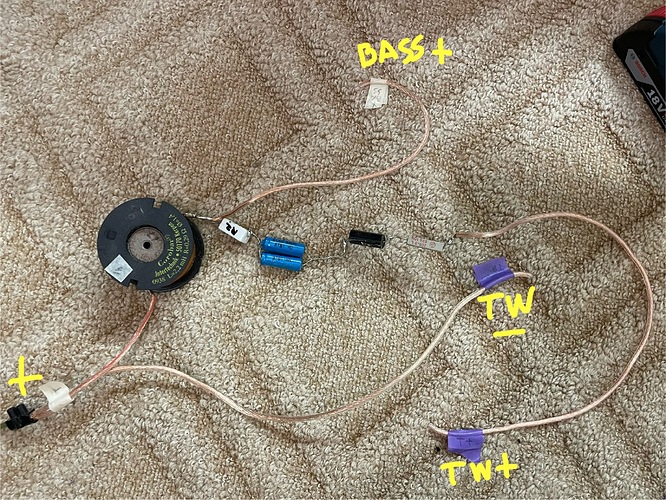

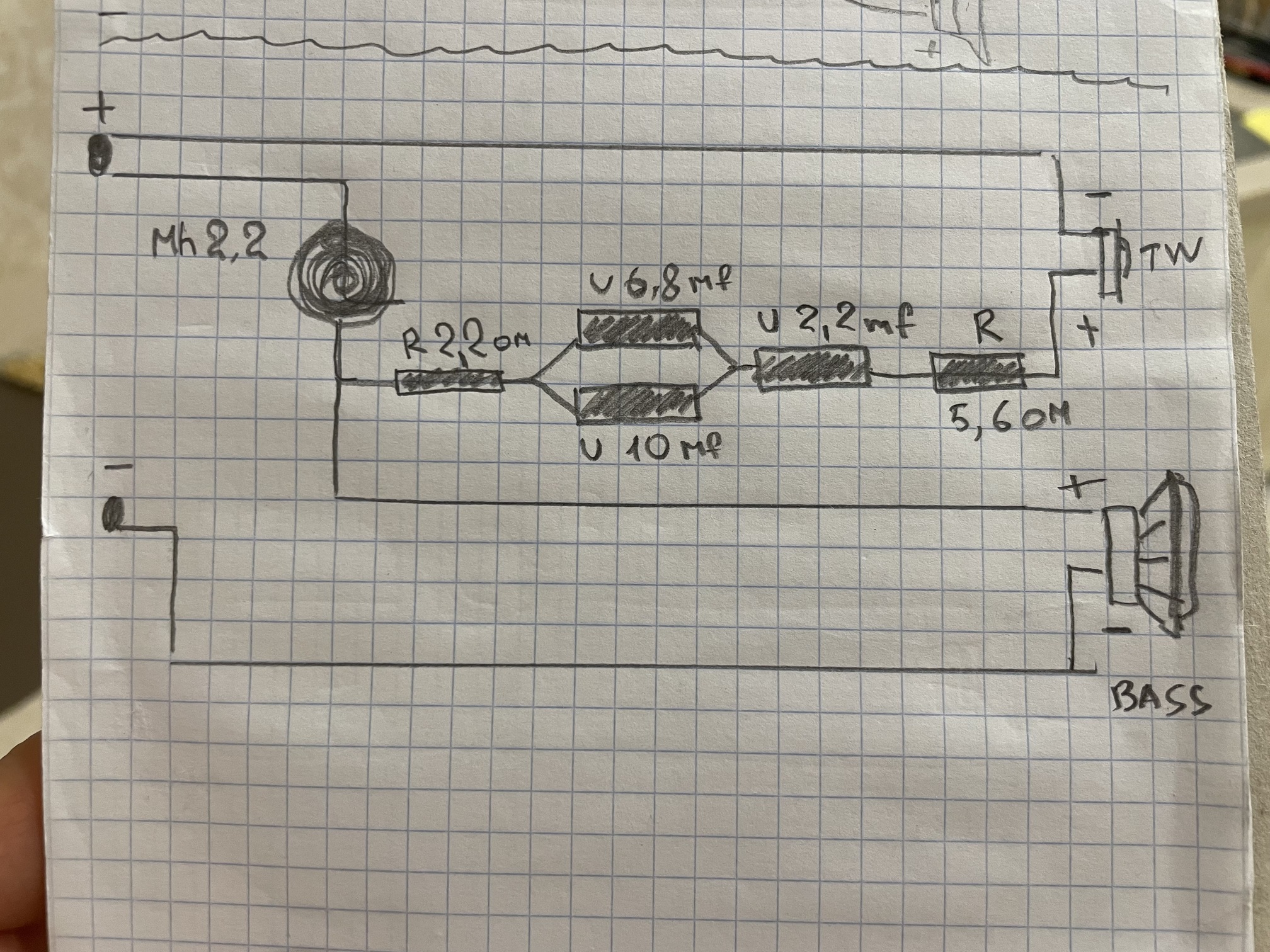

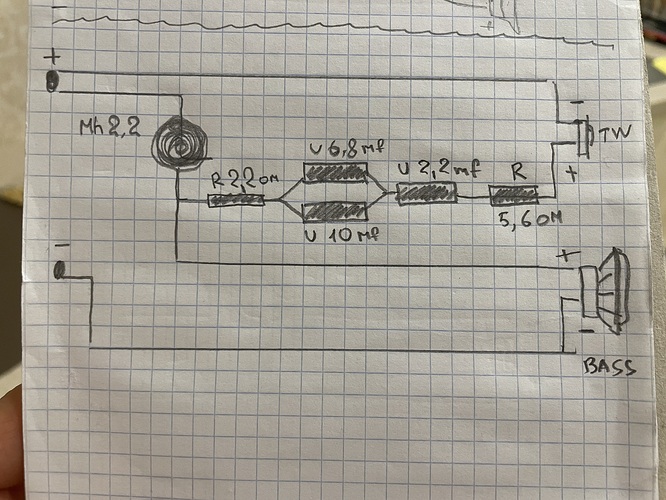

Зарисовал схему. Вроде все просто.
Но не могу понять смысла в последовательном подключении конденсаторов и резисторов. В этом есть какой-то смысл или так номиналы подбирали из того что были?
Проще было поставить один резистор и конденсатор.
1 лайк
Схема не верно нарисована!
Конденсаторы синие и чёрный клемник от люстры в топку!
1 лайк
Цепь твиттера на минус с катушки убрать.
В таком случае… Синие конденсаторы можно вообще убрать и резистор 5,6ом поставить вместо 2,2ом (если будет нехватка ВЧ ВЕРНУТЬ 2,2ом на место, а 5,6 убрать)
Припаять резистор надо на другой вывод катушки т.е. на вход плюс в АС
Лучше найти схему в интернете по моделям динамиков и заново собрать фильтр
1 лайк
Несколько “странная” схема. В таком включении суммарная ёмкость составляет 0.5мкФ, что маловероятно. Да и в принципе с вч в этом варианте будут “проблеммы”.
Рискну предположить, что изначально цепочка 2,2 Ом и 16.8 мкФ была частью НЧ фильтра 2 электрического порядка и подключалась на “-”, а 5.6 Ом и 2.2 мкФ - есть фильтр 1 электрического порядка твитера.
2 лайка
Так это не делается.
Суммарное 1,94 получается.

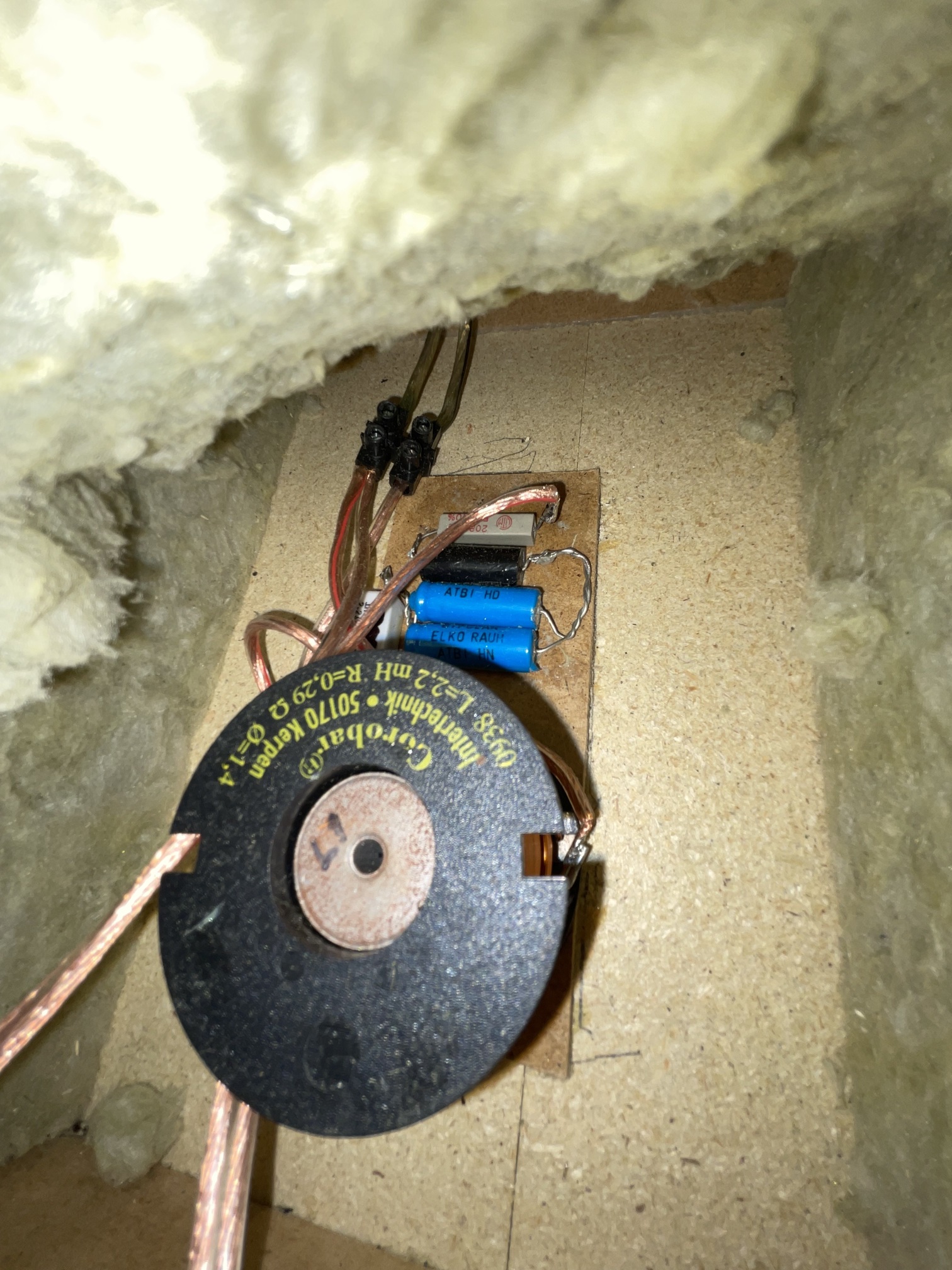

Я не увидел следов, что кто то переделывал фильтр. Эта фирменная акустика финская Chorus m-1.
Просто схема интересная. Как она вообще звучит. Но звучит весьма интересно.
Тоже не понятно зачем нужны электролиты, если суммарное значение 2 как и у пленочного конденсатора за ними.
1 лайк
вч мало?))
Да, темненькие, прикольные такие))
Точно! Спасибо за поправку.
Разучился считать))
Не просто интересная… сколько АС разобрал, но ни где подобного не видел
1 лайк
Притемнённый звук хоть и не вызывает вау-эффекта, но зато слушать его можно целыми днями напролёт и никакого утомления не возникает, хочется слушать и слушать

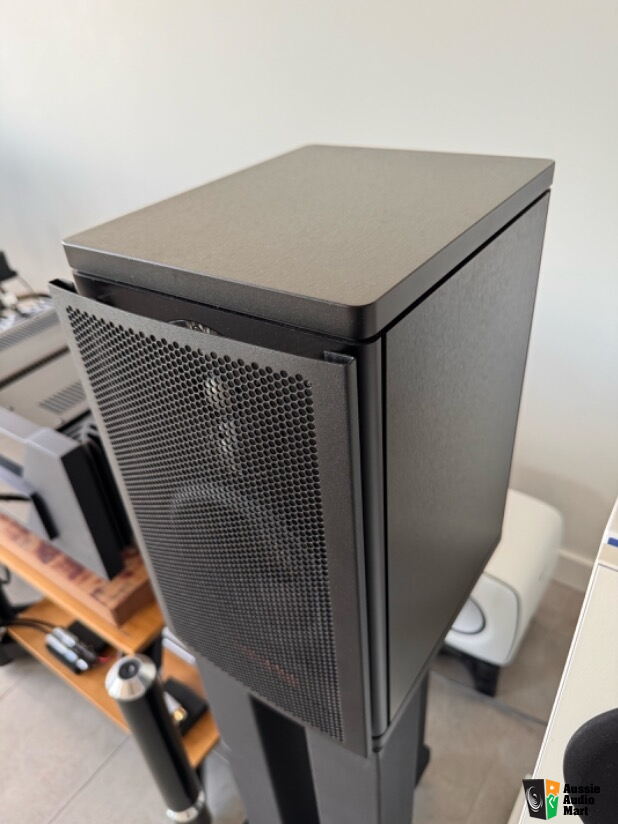

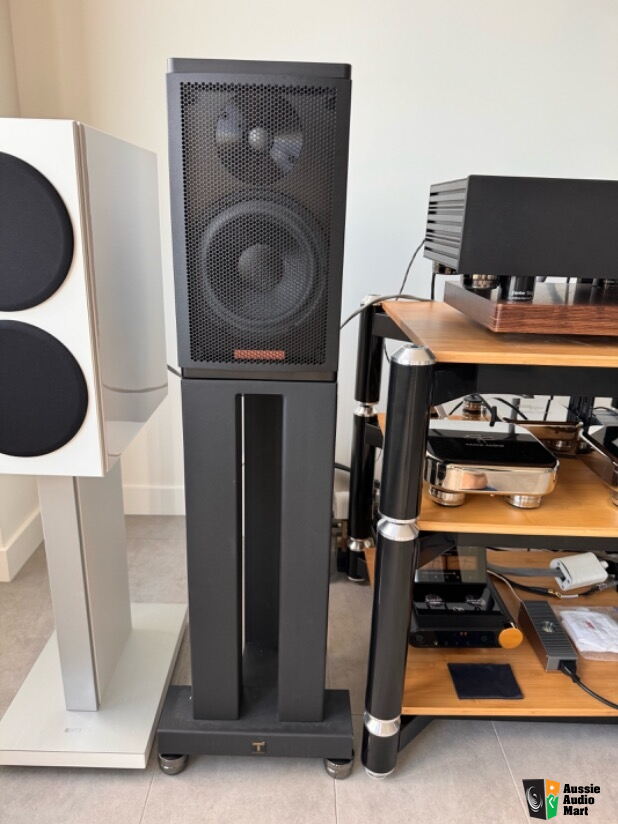

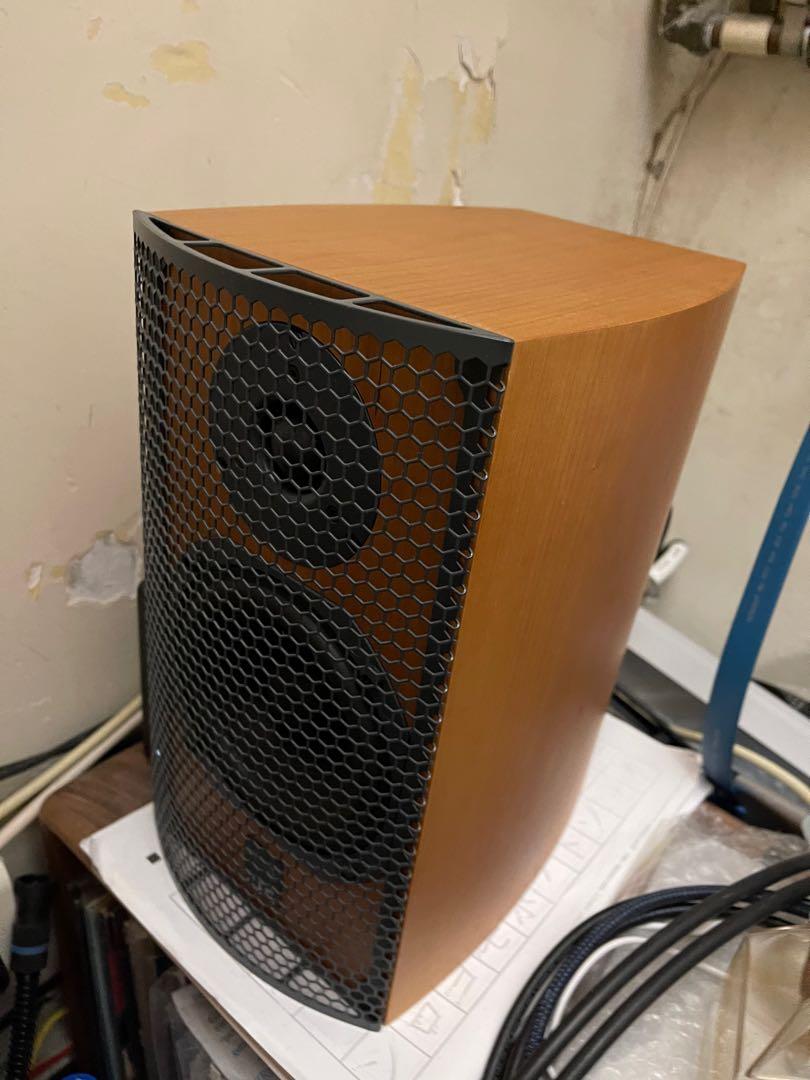

Господа, возник такой вопрос - кто-нибудь обзадачивался изготовлением/заказом металлических грилей для своих колонок, вроде как у ATC или Magico ?
Имхо так-то ненужная вещь, разве что дети или животные(?).
И относительно дорого две штуки. (относительно промышленных тиражей)
Простейший вариант – лазером нарезать порошком покрасить.
И желательно из немагнитного материала.
Что ещё увеличивает стоимость.
И вес.

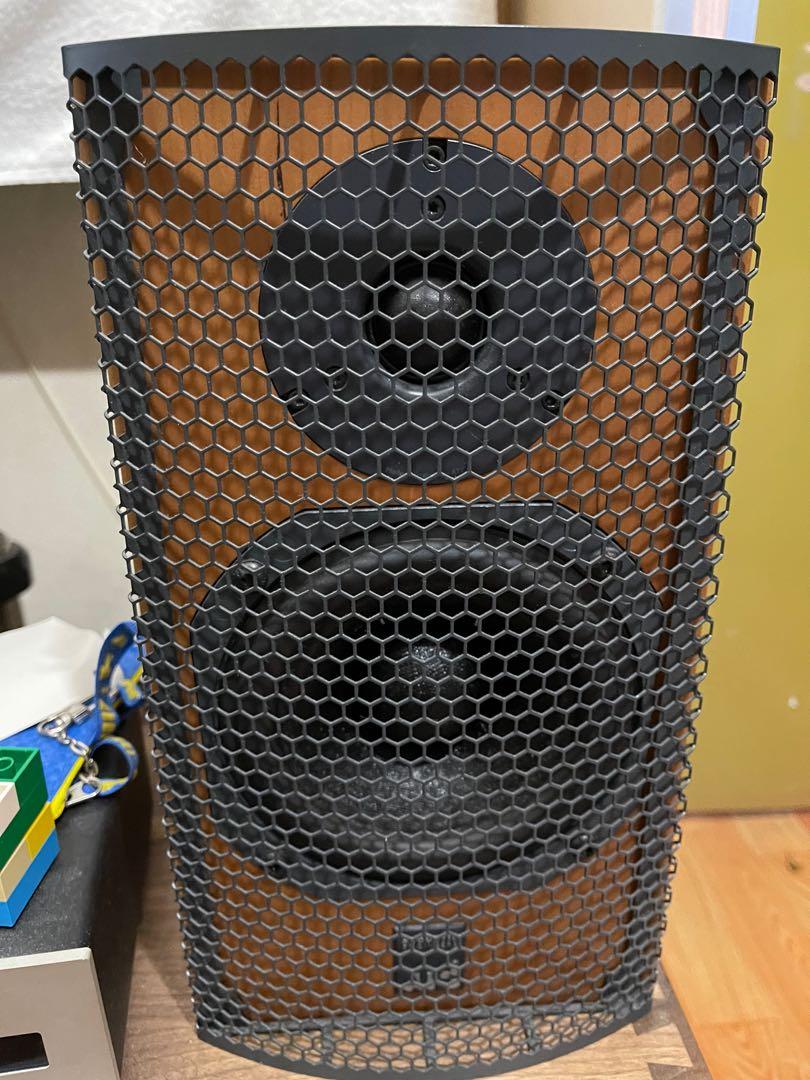

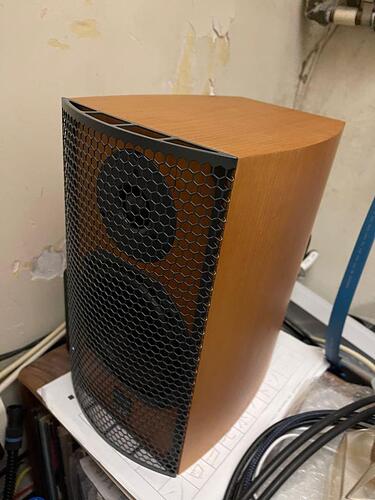

Зато бонусом получится эдак от пары тысяч шестиугольничков
Отслушивали одинаковые грили из магнитного и немагнитного металла?))
Например алюминий. ?..
Согласен, но…
Котейки
Много котеек
И уже были жертвы - проткнутый когтем купол пищалки в одном случае и практически разорванные в клочья диффузор и подвес мидбаса в другом. Всё непреднамеренно, в погоне друг за другом либо за какой-то летающей козявкой.
…да и дети не за горами скорее всего
7 штук - расширяюсь до многоканала )
Это понятно ) Интересны явки-пароли если кто-то уже делал ибо неохота потом заставлять переделывать по 5 раз если производитель накосячит… У меня в городе есть пара контор, которые лазерной резкой, гибом и порошковой покраской занимаются, но за подобное не хотят браться даже в промышленных масштабах
Это уже, честно говоря, пофиг - лишь бы выглядели как нравится, не звенели и с основной функцией справлялись
