Доработка подсистемы питания WIIM PRO.
Многим нравится функционал WIIM PRO, но не всех устраивает качество звучания.
Мы решили взяться за эту проблему и доработать подсистему питания WIIMa.
Все в лучших традициях для получения гарантированного результата хорошего звука:

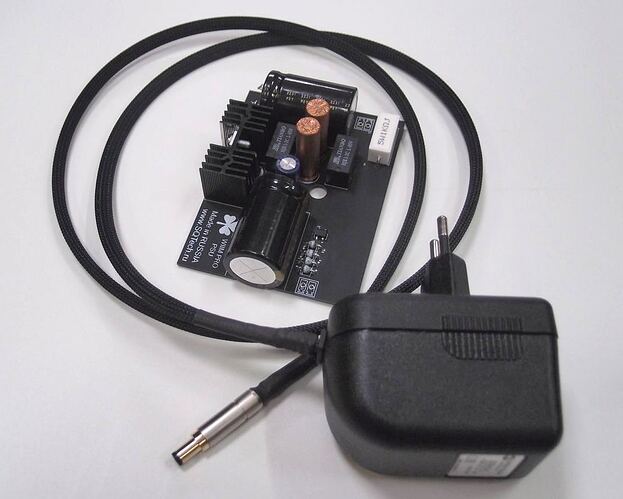

Трансформаторный БП.
Линейный стабилизатор.
AUDIO(линейка) конденсаторов от фирмы Nichiсon.
Суперконденсаторы для максимальной фильтрации шумов.

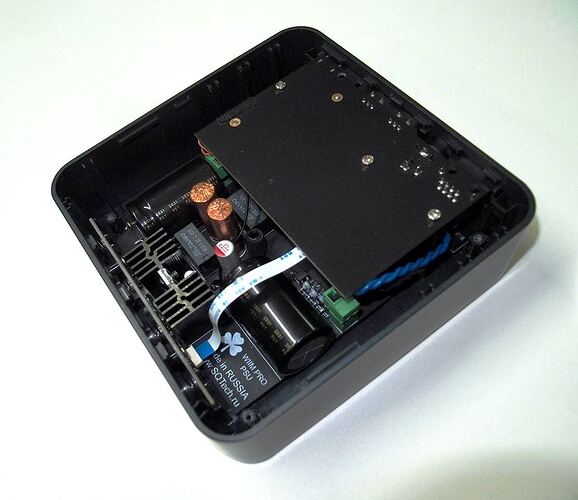

Для оптимизации габаритов внешнего блока, подсистема питания разделена на 2 части: Основная часть модуля была спроектирована для размещения внутри корпуса устройства, а габаритный трансформатор вынесен наружу.
Что получилось добиться:
Улучшение тонального баланса во всём диапазоне.
Уменьшить цифровой окрас в музыкальном материале.
Большей слитности музыкального материала. (микро и макродинамика)
Как следствие звук стал более натуральным, а темп и ритм стал привычным
Конечно, в виду изначальных особенностей проектировки WIIMa добиться идеальных результатов не представляется возможном. Но мы уверены, что данная доработка отыгрывает свои деньги на все 100(и даже 200%).
Доработанное устройство можно смело ставить в системы среднего и начального уровня, что добавит удобства в работе, и при этом не будет являться узким местом системы.

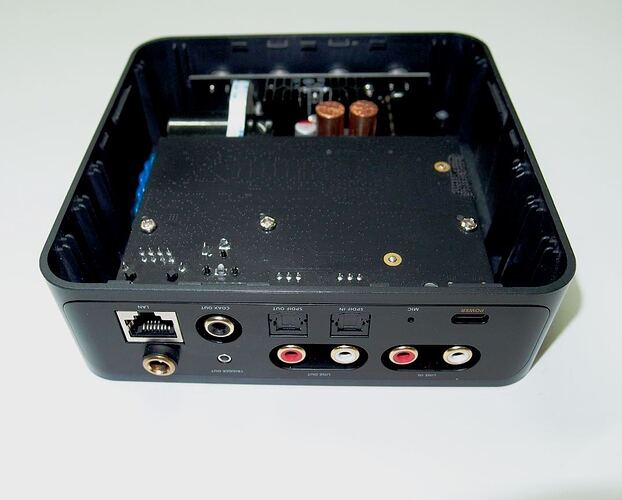

!!! Обратите внимание, что доработка требует установки дополнительного разъема питания в штатный корпус.
Доработка устройства, с установкой платы линейного БП в корпус, занимает от 1-2х дней.
Это вы круто придумали, молодцы!
А свой лбп можно использовать с тюнингованным Виимом?
Можно ли самому подсоединить плату?
Возможно ли самому вернуть все в состояние “сток” (как было раньше)?
Для Wiim pro plus подойдёт ваш тюнинг?
Добрый день!
У меня есть несколько уточнений для понимания.
Вы сравнивали свое доработанное устройство с обычным ВИМ, при этом какое питание имел он?
Сравнивали новое устройство как полноценный стример или как транспорт?
Новая плата БП монтируется без изменений внутреннего конструктивна основного устройства?
Спасибо!
Да, вместо комплектного БП вы можете использовать другой БП напряжением 7.5VDС или 6VAC (±0.5V) с разъемом 5.5х2.1мм (для исключения одновременного подключения 2х блоков питания, разъем Type-C при доработке отключается)
Во избежание различных вопросов, все доработки мы делаем сами.
Вернуть, в состояние “сток” возможно только у нас, при возвращении к стоку останется внешний разъем питания.
Нет, данная доработка не подходит для WIIM PRO PLUS.
Да, сравнивали с блоками питания Ugreen, ЛБП LHY и с зарядкой Ipad.
Т.к. аналоговый выход у WIIM PRO не очень хорошего качества, поэтому разработка ЛБП велась с прицелом на цифровой выход SPDIF (с использованием внешнего ЦАПа). Но с данным ЛБП аналоговый выход, так же начинает звучать лучше.
Изменения внутреннего конструктива:
Отверстие на задней стенке устройства
Отключается штатный разъем Type-C
Для надежной пайки зачищается лак в местах пайки проводов БП.
Убирается противовес на дне устройства (не хватает места)
Хорошо. Ваш доработанный вариант по питанию Вима, Вы сказали играл лучше по ряду показателей. Мне просто интересно, есть ли разница с теми перечисленными блоками питания и вашим экземпляром?
К сожалению, внутри корпуса WP+ негде развернуться.
Плата аналога выросла в 2 раза, но к её реализации так же есть вопросы(проще подключить качественный цап по SPDIF).
Делать выносной БП - этого добра на просторах на любой вкус и цвет, но они, на наш слух, не дают желаемого результата.
При этом цифровая плата у этих аппаратов абсолютно одинаковая.
Поэтому, на данный момент, с доработкой WP+ не срастается.
P.S Были мысли заняться WP+ в другой корпус, но это уже совсем другие деньги и тогда нужно менять аналоговый выхлоп на более интересный. Но тогда нет смысла переплачивать за WP+, т.к. цифровая часть у WP и WP+ одинаковые.
В итоге вариант WP(с доработкой) + качественный ЦАП по SPDIF оказывается более оптимальным вариантом.
Да и ЦАПы можно подключать на любой вкус и цвет.
Мне для портатива ! Настоящего портатива ).сейчас пользую но оптический шнур негибкий и толстый и все оптические разъемы тоже габаритные) .коаксиальный сильно упрощает .mini кроме заметно меньшего размера ,ещё и настолько же меньшего потребления
А не целесообразно ли вместо вашей доработки купить сразу играющий сетевой транспорт в таком случае? Спрашиваю без подколок. С чем сравнивали после доработки? Кого победили?
