Лампы не Ильича — все что связано с лампами и ламповой техникой (часть 1)

[serdor1 (Windor_Prado)]

@TargeT

Если вы рекомендуете 80 мА, тогда 80*4=320 минимум ток через дроссель. Схема не читаема, поэтому неясно какое напрж. на аноде.

• согласен, смещение до 80 mA не стоит доводить. На данном усилителе пробовал поднимать до 70 mA. Производителем рекомендуется 40 mA.
  напряжение на аноде выходных ламп 425В;

@TargeT

Не любые, а с точностью до 0,5%. Так как по ним выставляются токи на катодах. Я беру 2-х Вт С2-10.

• да, можно взять с точностью, но можно и подобрать. Не принципиально.

@TargeT

А какая глубина ООС? Неглубокая только на пользу.

Неглубокая. Но тут всё индивидуально, лучше определять на слух. И с конкретной акустикой, как писал выше.

[serdor1 (Windor_Prado)]

@stMikl

Приведет к увеличению выходного сопротивления и снижению контроля акустики. Для высокоомных ШП колонок может быть полезно, для сложной нагрузки скорее вредно.

• не настаиваю, рекомендую просто пробовать с конкретной акустикой, всё очень индивидуально. Поднимать здесь многолетнюю дискуссию о влиянии общей ООС лампового усилителя не вижу смысла.

@stMikl

Два режима с разными характерами по мне так лучше одного постоянного.

• конечно, можно и так.

@stMikl

Это принципиально разные лампы, замена повлияет на общий характер звука.

• я бы не сказал, что это принципиально разные лампы, у них разное усиление и у 12AU7 получше ВАХ. А целью было улучшение линейности первых двух каскадов.

@stMikl

Выше были правильные советы про внутреннюю проводку. Внутри у всех китайцев безобразные провода, их есть смысл менять на что-то адекватное.

• в этом усилителе с проводкой проблем не заметил совсем. Да и не стоит сейчас всех китайцев ровнять под одну гребёнку, разные они…

[Andrey1 (Андрей)]

12au7 и 12ax7 не взаимозаменяемая лампа.

[Vadgr (Дмитрий)]

по токам- я уже на 250 заказал, жду. сколько не страшно для стоковых ламп крутить?
пс у меня как новичка закрыты ЛС, написать не могу =(

[serdor1 (Windor_Prado)]

@Andrey1

12au7 и 12ax7 не взаимозаменяемая лампа.

• конечно ! Необходимо изменить обвязку лри их замене.

[serdor1 (Windor_Prado)]

@Vadgr

по токам- я уже на 250 заказал, жду. сколько не страшно для стоковых ламп крутить?
пс у меня как новичка закрыты ЛС, написать не могу =(

• считается легко, 250 mA / 4 = 62,5 mA. Но лучше оставить небольшой запас, скажем в 5%. До 60 mA крутить можете смело.

[Andrey1 (Андрей)]

Переделать усилитель ради чего? Т.е лампа все же разная.

[serdor1 (Windor_Prado)]

@Andrey1

Переделать усилитель ради чего? Т.е лампа все же разная.

• ради увлечения. Ради того, чтобы не быть пассивным слушателем, того что тебе продали. Ради разобраться в схемотехнике лампового тракта, улучшить его показатели. Ради самоудовлетворения, наконец. Это же прекрасно, что-то хорошее сделать своими собственными руками.
  Данный усилитель отлично подходит для всех этих целей, очень удобный и практичный инструмент…

[serge1000rr (Сергей)]

Вопрос знатокам!

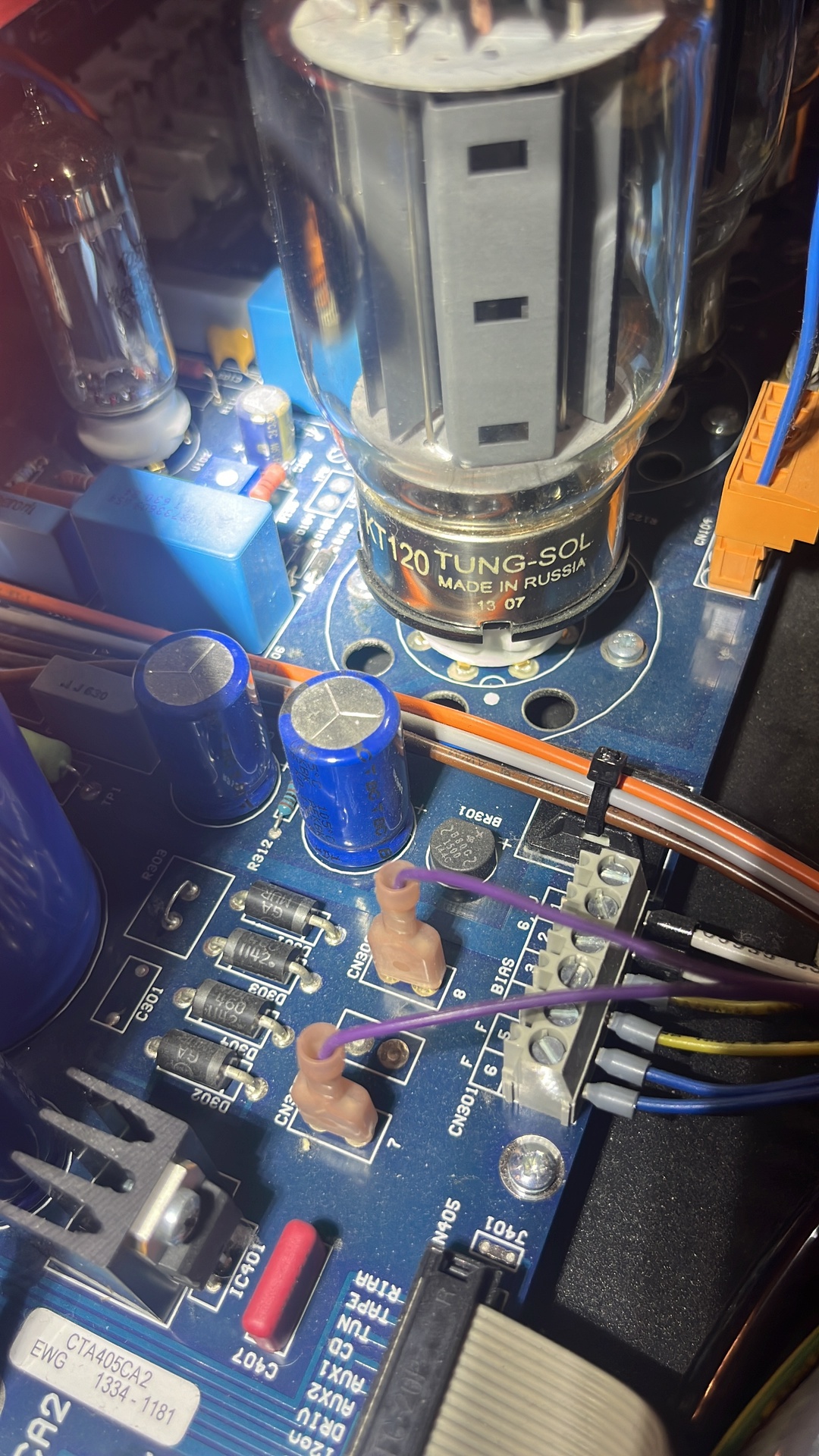

Усилитель Copland 405a
Лампы кт 120

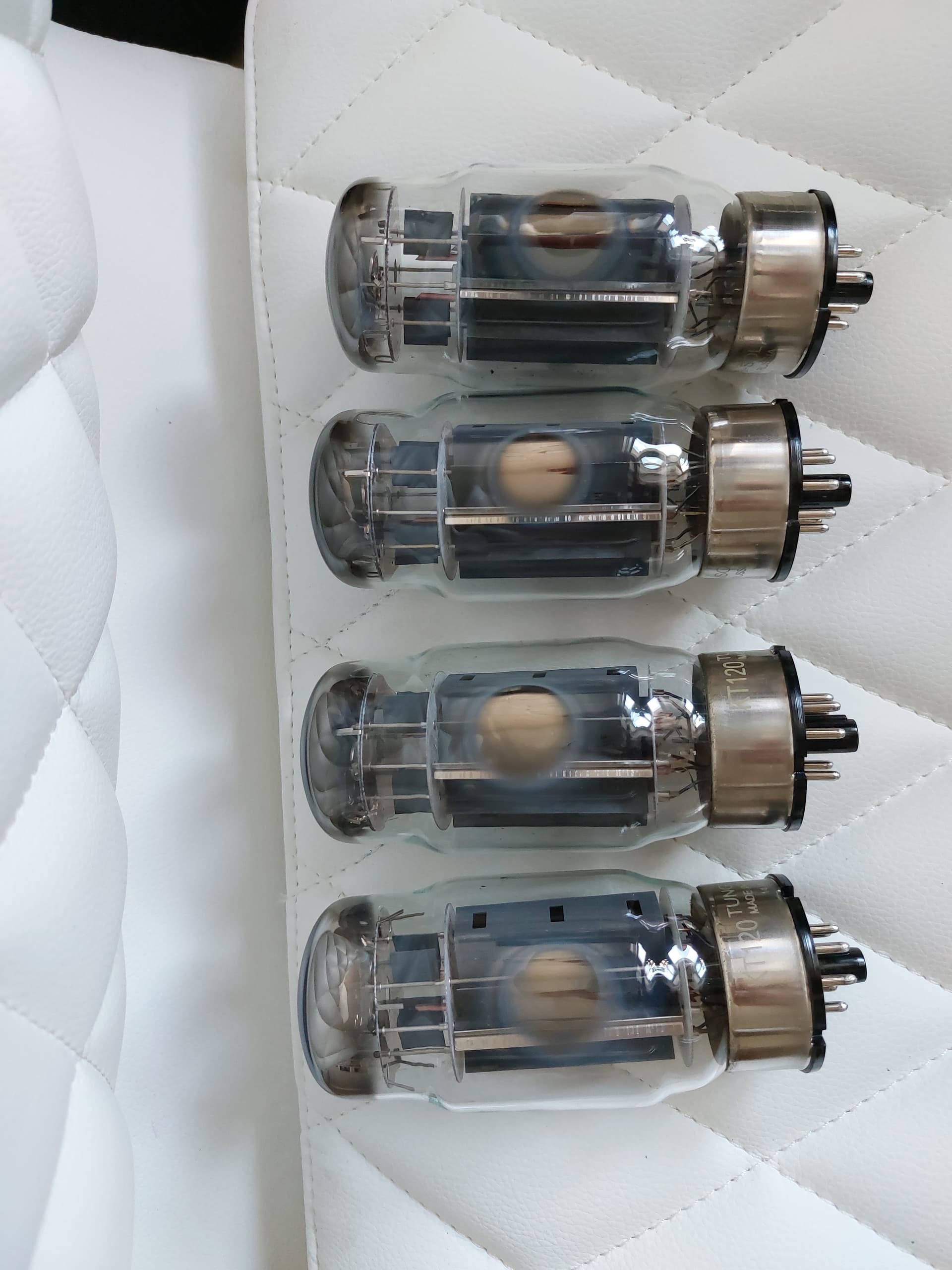

Должны ли на них быть такие пятна? Одинаковые на всех лампах на одном и том же месте
И второй момент- какой эффект могут давать уставшие лампы? То есть как они говорят- дружище, нам чета не очень хорошо уже

[Toyk (Сергей)]

@serge1000rr

Должны ли на них быть такие пятна? Одинаковые на всех лампах

Если речь про геттер, то да, должны. На уставших лампах можно наблюдать характерную закопчённость баллона напротив отверстий в аноде лампы

[Kolllak]

У меня тоже с кружками. Играли хорошо )

[serge1000rr (Сергей)]

А какое характерное влияние могут оказывать на звук уставшие/устающие лампы? Или это индивидуально в каждом случае?

[ec_stasis (Алексей 🇱🇻 неАудиофил-Плюшкин)]

@Kolllak

У меня тоже с кружками.

Кружки эти - часть конструкции лампы. А вот их уменьшение - один из признаков износа лампы.

Но по внешнему виду нельзя определить параметры лампы, только мерить.

[Andrey1 (Андрей)]

Если усилитель стоит условную 1k$ для увлечения можно наверно, а с учетом стоимости хороших ламповиков, с паяльником возле такого усилителя делать нечего.

[TargeT (Сергей)]

@serdor1

На данном усилителе пробовал поднимать до 70 mA. Производителем рекомендуется 40 mA.
напряжение на аноде выходных ламп 425В;

КТ 88 даташит
kt88_jj_datasheet_0.pdf (230,7 КБ)
Рассеиваемая мощность на аноде 35 Вт. Ладно возмём 32 Вт.
32Вт делим на 425В = 80 мА. Вот при таком напряжении на аноде и таком выставленном токе лампа будет в оптимальном рабочем режиме (рабочая точка).
Вот вам ВАХ. Смотрите.

Думаю, что китайцы её загнали в недокормленный режим, чтобы сэкономить на дросселе, проводах. трансформаторах и т.д.

[St1 (Staudio)]

Есть ли что-то лучшее для однокаскадного пентодного усилителя, чем 6AG7 (6П9)? Какие альтернативы?

[serge1000rr (Сергей)]

@Kolllak

меня тоже с кружками. Играли хорошо )

Вы вместо тунг сола такие же ставили или аналог?

[Kolllak]

Из kt120 только тунг сол пробовал.

[Andrey1 (Андрей)]

А других и нет.

[Vadgr (Дмитрий)]

@serdor1

резисторы. Стоит сделать. Подойдут абсолютно любые простые по цене 5 руб., на звук не влияют.

А где они и какой наминал?
Кондеры и диоды смогу сам перепаять, сложное отдам в работу. Но хотелось бы уже деталями.
