Будет ещё раз это:
А ещё лучше спрыгнуть с 502 на pi2aes. Это я как владелец обоих. Дело вкуса, конечно.
Я не офигел, но стало по-другому. Похоже, что лучше.
1 лайк
Чего не скажешь про межблоки
Гулять - так гулять! Официант, бублик!
1 лайк
Всё так, но пока моя 3b+ приказала долго жить и я мылюсь на usbridge sig, сижу на 4ке и все описанные тут вещи по прежнему работают. Главное - поотключать всё что можно.
1 лайк
Это уже другое совсем
Другое всмысле хорошо как платформа для pi2aes? Я только маркетинговые бумажки читал и впечатления человека на sbaf. Стабы там линейные свои на каждый чих. Езернет от USB отвязан. И человеку понравилось, вроде.
Мне кажется, имеет смысл попробовать. Фор фан. Финансовый смысл, похоже, отсутствует, ибо за деньги платформы, шляпы и бп уже почти можно купить Aries G1 на вторичке.
1 лайк
В деталях не разбирал эту Материнку. Но она сделана на процессором модуле. основные базовые недостатки малины там устранены (как минимум на бумаге).
К самой малине в целом архитектурно вопросов нет. Вопрос реализации интерфейсов и питания .
1 лайк
Сергей, Когда можно ожидать изготовление Ваших фильтров на продажу? Я бы несколько взял. В личку напишите? Есть нюансы…
1 лайк
Сергей, на Ваш взгляд, Asus AC59U выдержит подключение к нестабилизированному ЛБП 12 вольт 0,8 ампер, на холостом ходу напряжение 15,4 вольта?
1 лайк

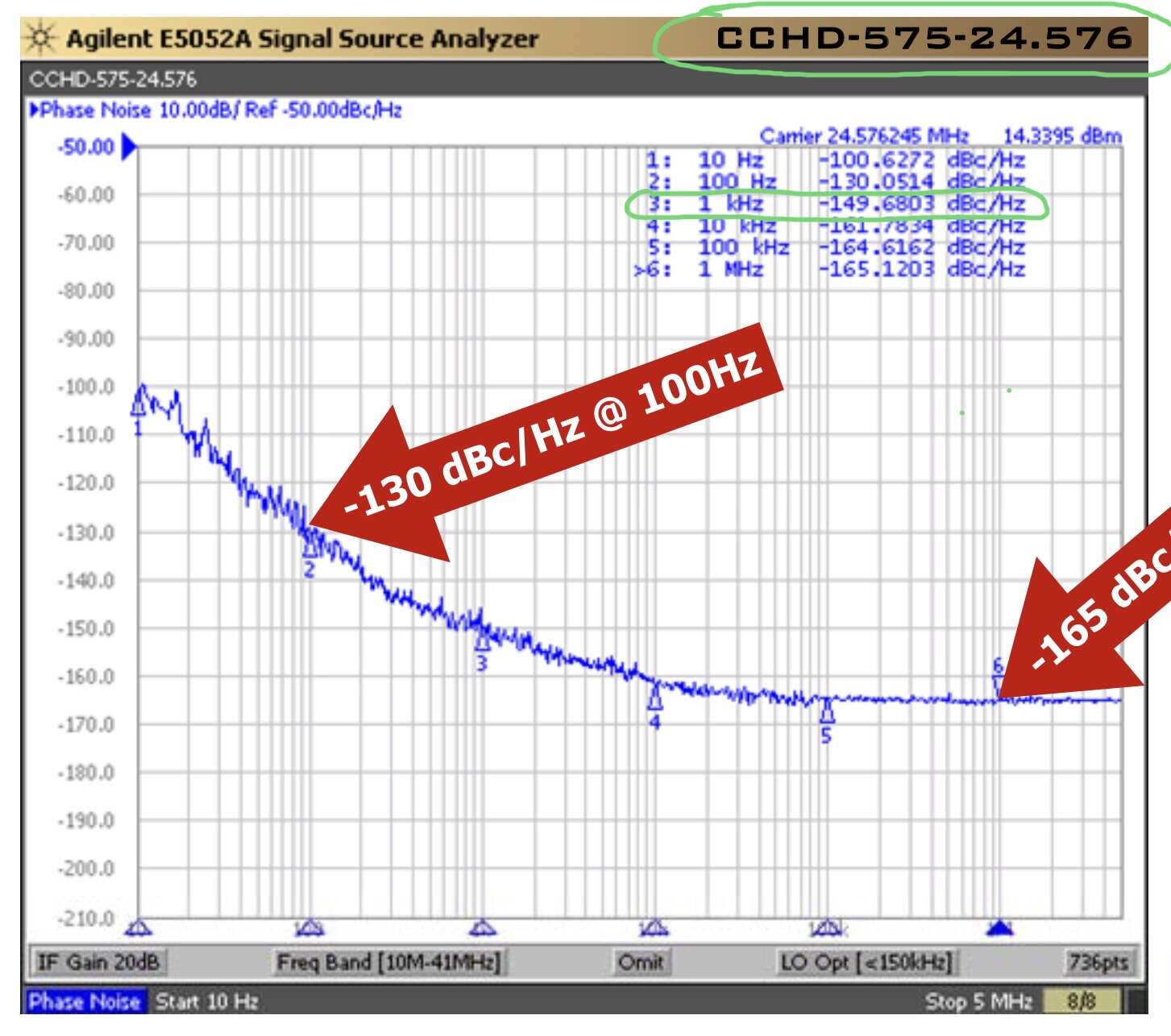

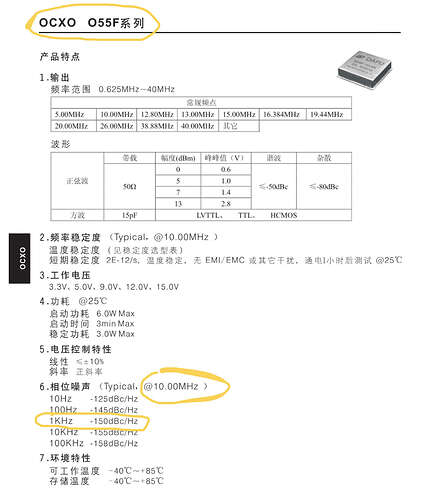

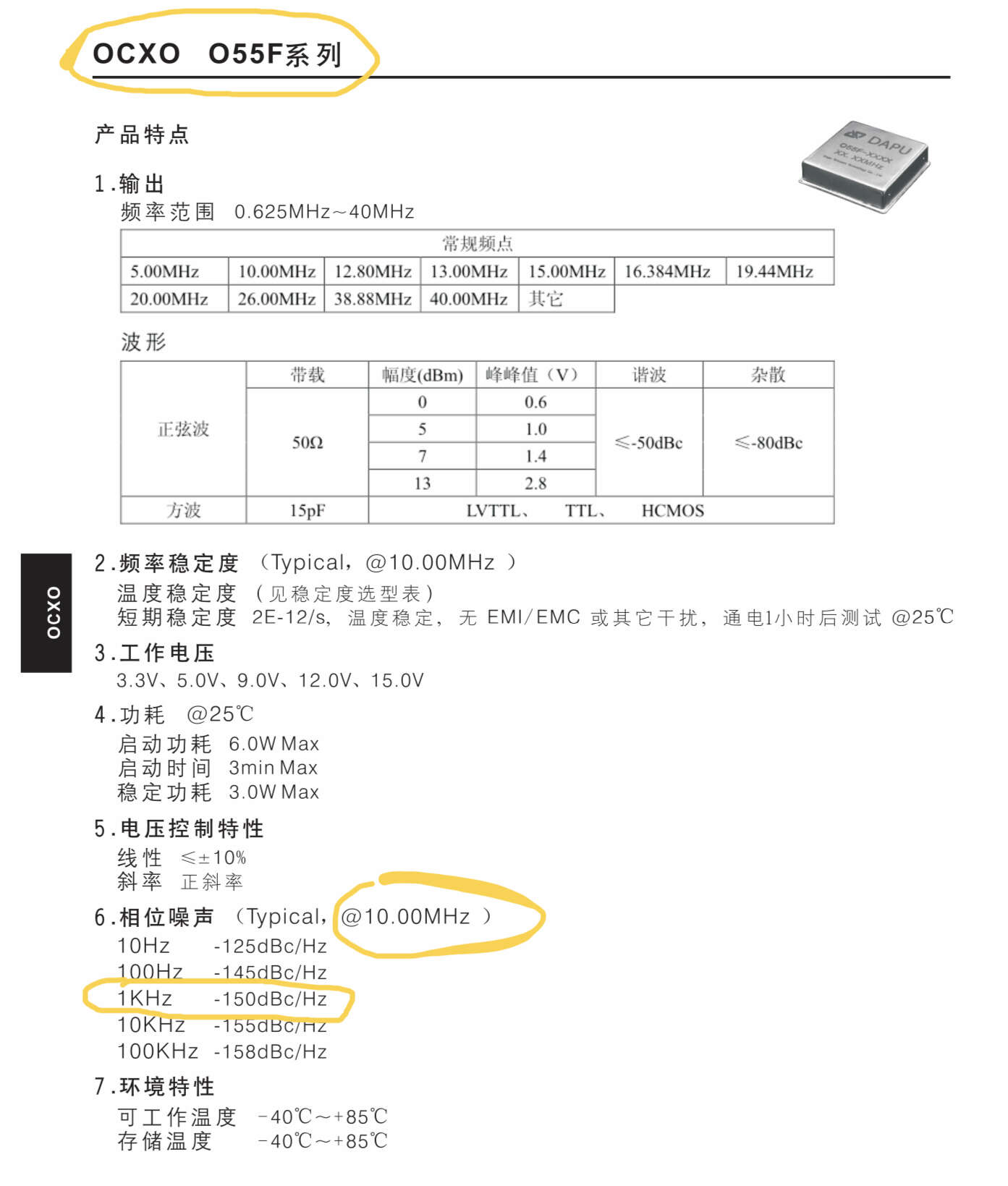

Здесь я был немного не точен. Значения фазового шума указаны для осцилляторов на разные частоты. Для Dapu это для осциллятора 10 МГц, который и используется в платах внешнего клока, а для кристека в ER - это для осциллятора 100 МГц. Для осциллятора кристек на 25 МГц, который стоит в ER, значение фазового шума примерно такое же - около 150 dBc/Hz.
Так что улучшение звучания с внешним клоком возможно связано с тем, что для него используется отдельное качественное питание, в то время как в ER питание осциллятора общее и хотя похоже от линейного стаба, но который запитан, как и вся “чистая” часть от импульсного DC-DC конвертера (5В → 5В), который в свою очередь получает напряжение 5В очевидно от входного также импульсного конвертера, так как ER питается от напряжения 7 - 12В.

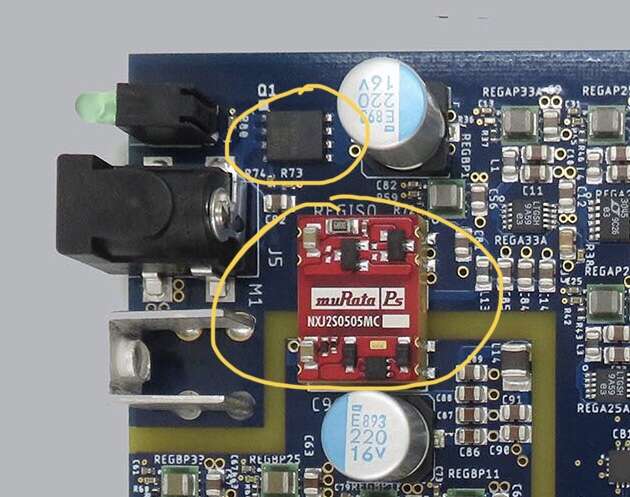

Поэтому возможно альтернативой использованию такого внешнего клока для ER может быть апгрейд платы ER - удаление DC-DC конвертера Murata и запитывание всей “чистой” части от внешнего ЛБП. Впрочем такой апгрейд стоит наверное делать, если переносить плату ER в другой просторный ал. корпус с хорошим охлаждением, в котором можно разместить и два ЛБП.
ps Правда у кристека больше фазовый шум при малых (до 1 КГц) отстройках частоты от несущей и меньше при больших (более 1 кГц) отстройках частоты. Что тут более важно для аудио я не знаю
.
2 лайка
Стоит еще отметить, что частоту внешнего клока 10 МГц нужно еще повысить до 25 МГц, необходимых для работы ER, а это по мнению Pink Faun приводит к дополнительному фазовому шуму:
Every Pink Faun Ultra OCXO is square wave out and thus quite suitable for direct connection, without the need for a multiplier circuit to reach the correct frequency (which will also increase phase noise).
что кажется вполне разумным .
Да на 90% уверен что будет ок.
холостого хода на асусе не будет. главное чтобы нагрузка не превысила тот уровень, до которого электрон хорошо звучит. Как обсуждали раньше -перегружать его не надо.
В случае если 59й работает мостом все должно быть хорошо, там не более 500мА потребление. А вот если главным - то уже может быть не очень
Жду печатные платы

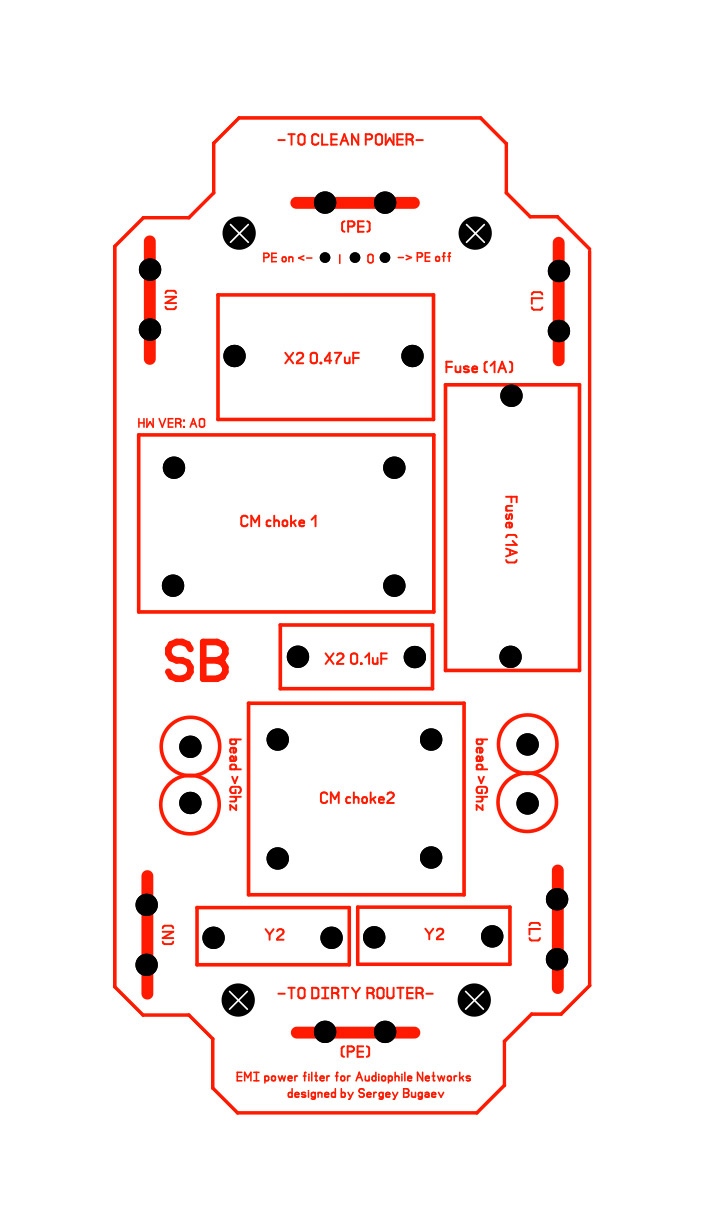

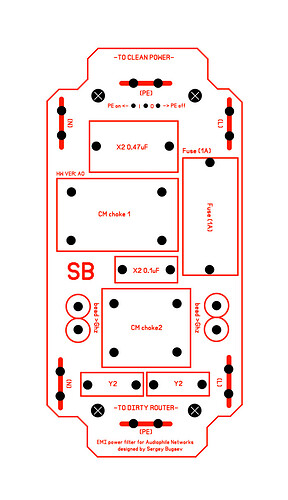

С этим фильтром не особо хочется писать, что в нем есть, а скорее сделать акцент чего нет😎 но это длинный список.
Фильтр выстрадан на опыте путём перебора «мутаций» и в ходе естественного отбора
→
. Путем тестов и отзывов отсечено все лишнее, перепробовано много вариантов и идей чтобы оставить только то что работает
Помимо пользы для звука, интересных пункта тут всего три:
- Есть перемычка для быстрого и простого отсоединения защитной земли. Как мы выяснили у всех розетка разная и выбор с «землей или без» - момент крайне важный .
- Очень компактный корпус «размером с визитку» (5см на 9см), который можно спрятать где угодно. Или не прятать, потому что это будет изящный чёрный глянец )
- Минимально достаточная защита в виде качественного сменного предохранителя и, конечно, наличие «антиэлектрошока».
Один вход- один выход. Можно использовать с любым удлинителем на несколько розеток или «как есть» без удлинителя.
Будут на руках платы, появится фото, создам тему в маркете.
27 лайков
Разумная достаточность
1 лайк
Разрядный резистор? Просто на плате он не угадывается. А разряд 0,57 мкФ в тело мирного меломана вызовут гамму эмоций.
Пыщ!
Он там есть!
Никаких электрофитнесс развлечений не будет )
1 лайк
а, ведь, если подвести электроды в правильное место…
Отдельную ветку заведём для таких веселух
1 лайк
