На перемычки!
а на балансных выходах?
Измерьте постоянку на ОУ на 1 и 7 ногах, если есть “0”, тогда делайте перемычки.
1 лайк
Нет, на 4 ноге -12в. Тестер на mV. Один щуп на гайку блюпуп антенны например, второй на 1 потом на 7 ногу одного ОУ, потом на другом тоже самое. И аккуратнее.
1 лайк
По измерении постоянки - понял. После многолетней ламповой схемотехники очень трудно переключиться на пайку СМД . вот так получилось.
1 лайк
Насчет постоянки при шунтировании выходных конденсаторов без подключения источника и усилителя. На разных ОУ по-разному. С одного выходит -(минус)9 миливольт и на другом канале +3. На втором - +8 и +2. На стоковых ОУ - +2 и +1. Все в миливольтах. Что означает отрицательное напряжение в одном канале первого оу? Какое максимальное напряжение допускается по норме?
Кто-нибудь мерил постоянку после Akliam LC5? Планируется к покупке.
Допускается 50мВ.
1 лайк
Сместилось в отрицательную сторону, 2 и 8 мВ не страшно, без разницы в какую сторону. При замене оу промерять заново, у каждого своё смещение будет, и не факт что такое же маленькое.
1 лайк

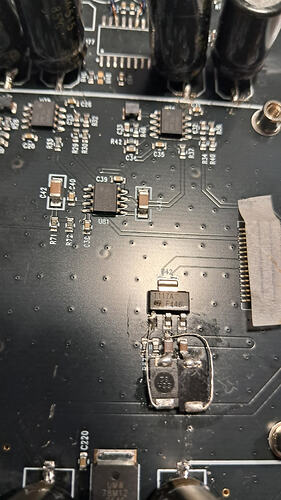

Чувствуется. ))) Навесной монтаж.

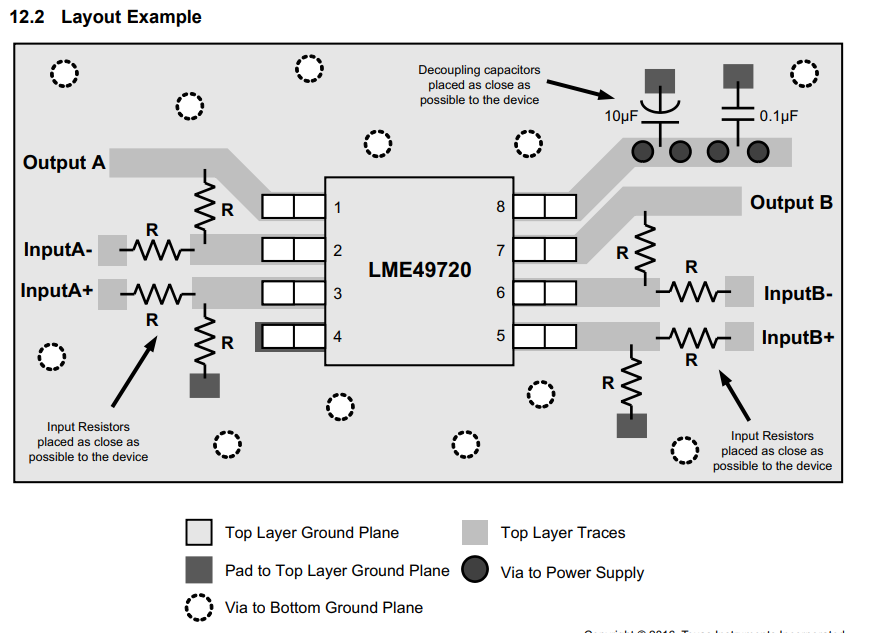

Зачищается кусочек дорожки от маски (лака) в нужных местах и паяется смд элемент прям на плату, без проводков.
Я стараюсь делать до 20мВ, лучше конечно до 10. Но
2 лайка
Ещё 1117 заменить бы. И на плате матрицы есть 4 питающих лдо , емкостя только керамика. Заменить керамику или добавить электролиты хорошие.
2 лайка
Интересует какое V поступает на стабы U51и U52 , может кто замерял? Планирую макетить линейный блок питания , надо определиться с выходным V.
1 лайк
+/-14v
1 лайк
На 7812, 7912 можно до 30В подать. Есть мнение, что разница входного и выходного лучше делать 3В.
Идея хорошая, тоже думал об этом, вместо блютуз антенны в отверстие запустить двухполярное питание. Только уже сразу на оу, минуя стабы родные 7812 и 7912.
2 лайка
Сделал линейный БП. На силовой транзистор было несколько кандидатов по звуку , от древнего германия ГТ701 до кремневого 2S1943 ( тошиба) . Победил последний. Вообще замер тока в рабочем режиме составил около 0,5а , хотя пусковой момент был около 1,5а. Да конечно преобразовывать однополярное в двухполярное - это не кошерно. Надо продумать варианты отдельной запитки цифровой и аналоговой частей ( куда подключать) , да земли разделить ( хотя они вроде разделяются на мс регулятора громкости ?)
1 лайк
Много интересного тут уже написали умельцы по модификации сабжа. Наверное был бы не против отдать свой на доработку, ибо сам не умею.
Подтвержу лишь, что стоковые ОУ очень желательно менять. Понимаю создателей, изготовивших аппарат строго в нишевом бюджете, и могу лишь спасибо им сказать за возможность простой замены операционников.
Поставил Bursov V6 Vivid. На их фоне услышал, насколько штатные придушивали разрешение.
1 лайк
То что “творят” эти умельцы это просто издевательство над прибором.

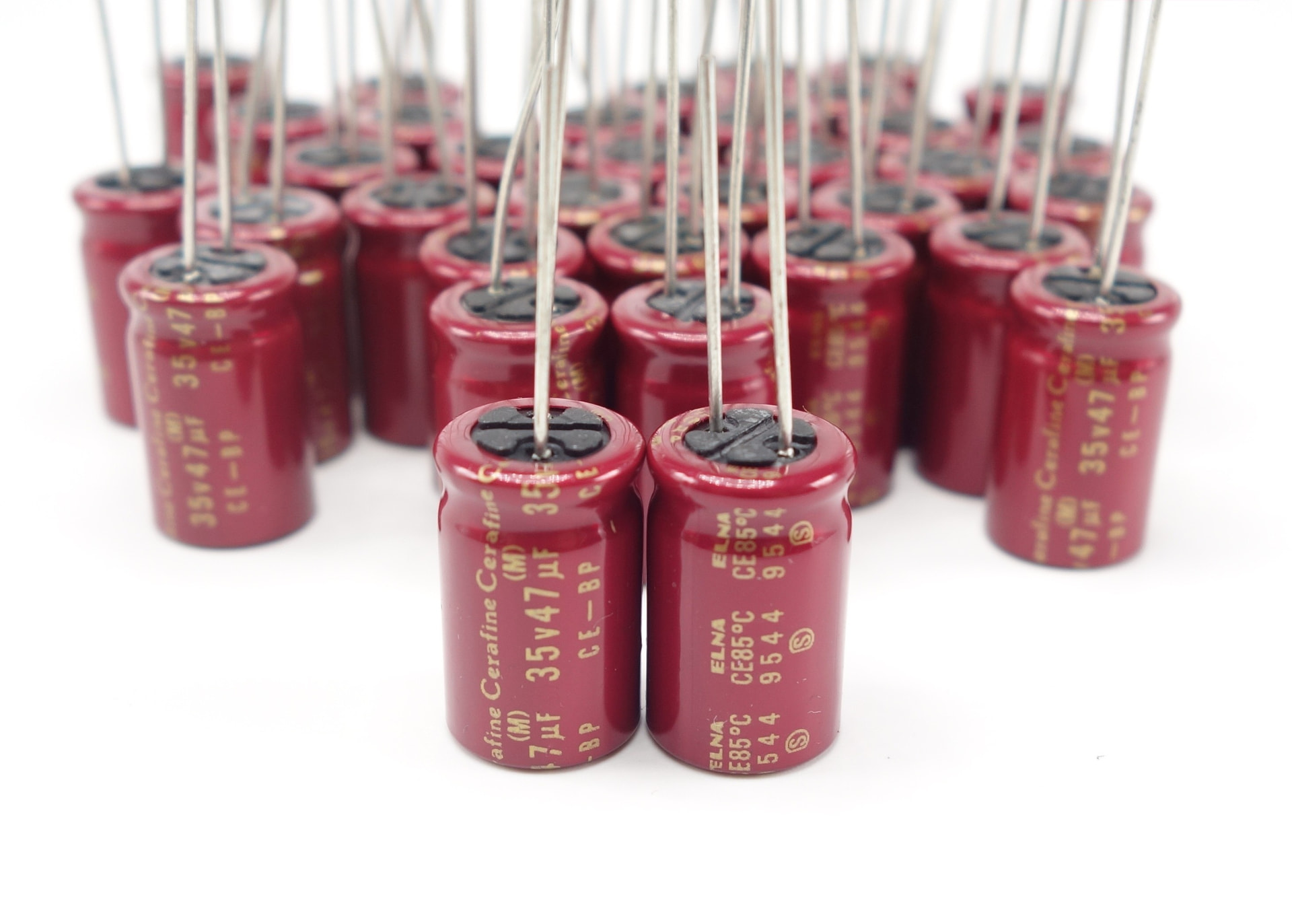

Просто установить правильные операционники и закрыть крышку и уже можно получать огромное удовольствие.. Ну или уже максимум когда чешется в одном месте,то сменить разделительные конденсаторы которые зелёненькие.. на красненькие такие.
4 лайка
Такие разве ещё продаются где-то?
3000 пара вроде на озоне видел))
