тут все за него решили уже и по цапу и по преду и по туру…
А что, тур Benchmark AHB2 намечается? Вот бы с кем-то из Екатеринбурга в туре поучаствовать. Можно было бы вместе собраться и у каждого в системе послушать…
У Вас знания на чтении основаны или на личном опыте использования?
Да, но потому, что там вообще необычное решение используется.
- AHB™ Amplifier – This unique amplifier uses THX-patented AAA™ (Achromatic Audio Amplifier) technology to achieve high efficiency and vanishingly low distortion. The AHB2 combines class-H, and class-AB amplifier technologies with feed-forward error correction. Benchmark and THX collaborated to combine unique THX-technologies with Benchmark’s uncompromising attention to performance and quality.
- Feed-Forward Error Correction - Each channel of the AHB2 is equipped with a main amplifier and an ultra-clean low-power auxiliary error-correction amplifier. The main class-AB amplifier provides the bulk of the power while the auxiliary amplifier provides a low-power error-correction signal. These amplifiers are combined to create a near perfect null of all distortion components. The THX-patented feed-forward error-correction system in the AHB2 is much more effective than traditional feedback error-correction systems. Distortion does not change with loading, and does not rise near maximum output. Difficult loads are driven with near-perfect clarity. Low-level musical details are delivered without the masking effects of crossover distortion. The AHB2 is virtually distortion free at low levels, at maximum output, and everywhere in between. Overall, the distortion produced by the AHB2 is so low, that it approaches or exceeds the measurement limits of some of the finest audio test systems.
А такая обратная связь бывает?
- Error-Correction Amplifier - The error-correction amplifier is a small ultra-clean amplifier that feeds a correction signal forward to the main output. The main amplifier errors are measured, inverted, and buffered by the error-correction amplifier. The output of the correction amplifier is a high-precision mirror of the errors produced by the main class-AB amplifier.
На ней там организовано управление, и в первую очередь защитой.
The large chip in the front is an FPGA. This device monitors output voltage, output current, output power, output distortion, and the temperatures of critical components. The FPGA will shut down the power supply, the amplifier board, or both, before a fault can cause damage to the amplifier or speakers.

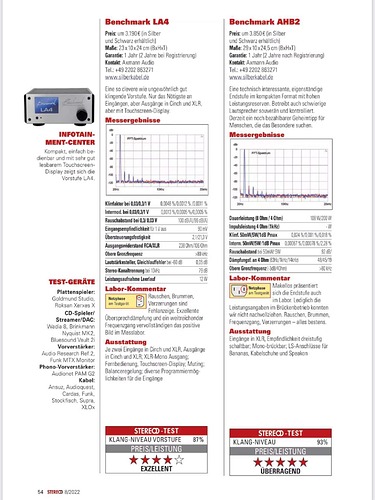

На сайте производителя весьма подробно всё расписано, да и в обзоре Stereophile информации хватает.
4 лайка
Получается, технология по своей идее похожа не хегелевский SoundEngine.
1 лайк
Угу.
… it is using local and adaptive feedforward technology…
2 лайка
Звук стал более панчевым и динамичным после замены родного инлета и питающих проводов на серебро. Прирост прям удивил;-)
2 лайка
Я точно в мощнике ничего менять не буду. Только родному кабелю сделаю обрезание и поставлю коннектор для наших розеток.
То что на сайте не написали что ПЛИС Xilinx Spartan 6 участвует в том числе для реализации схемы обратной связи (точнее для реализации генерирования сигнала компенсации ошибки) ещё не означает, что это не так.
Открываем инструкцию к усилителю:
Licensed THX Patents
• U.S. Patent No. 8,004,355
• U.S. Patent No. 8,421,531
• Mexico Pat. No. 312399
• Mexico Pat. No. 317696
• Canada Pat. No. 2753575
• S. Korea Pat. No. 10-1429804
• Additional Patents Pending
Открываем первый патент U.S. Patent No. 8,004,355 US8004355B2 - Low dissipation amplifier - Google Patents
В самом конце видим, что:
The novel power amplifier embodiments of FIGS. 2, 3 , 5 and 6 may be realized in a very small package and, in particular, may be implemented entirely on a single chip, with the possible exception of the capacitive component of impedance network Z3 which may, in some cases, be large but still relatively small as compared to an inductor, hence allowing smaller overall packaging size.
Тут прямо намекают, что имеет смысл использовать чип для реализации этой технологии. Более того, как всем железнячикам известно, в чипах компоненты (в том числе резисторы) выходят гораздо ближе по параметрам друг к другу, чем если такие же компоненты сделать по отдельности на плате даже в виде мелких SMD-компонентов.
(Кстати: за счёт этого разброса параметров отдельных SMD-резисторов часто кроется магия живого звука в R2R ЦАПах. Микросхемы ЦАП на базе одного чипа содержат в себе тоже резистивные матрицы внутри чипа, но за счёт того что они внутри чипа “росли” вместе на кристалле, они очень близкими по параметрам получаются и с ними уже не получается “заигрываний” в звуке.)
The large chip in the front is an FPGA. This device monitors output voltage, output current, output power, output distortion, and the temperatures of critical components.
Benchmark прямо сообщают что чип участвует в измерении всех выходных параметров усилителя, в том числе для реализации защиты. Глупо эту же информацию не использовать для коррекции ошибки. Тут просто не паханное поле возможностей: как известно параметры транзисторов очень сильно зависят от температуры, можно на основании температуры и с учётом наличия полностью цифрового управляемого блока питания делать просто немыслимые ранее алгоритмы управления усилителем.
Посудите сами, на базе ПЛИС Xilinx Spartan 6 в ЦАПе RME ADI-2 DAC FS реализована вся работа со звуком, в том числе эквалайзер, схемы защиты и прочее. Вы серъёзно думаете что в Benchmark они использовали этот мега чип ПЛИС только чтобы обеспечить защиту и убрать выходные реле?
Почему Benchmark прямо не написали что используют этот чип для коррекции сигнала? Я думаю что они побоялись реакции аудиофилов, которые усмотрят в этом какую-то непонятную электронику на пути аудиосигнала.
3 лайка
Тут речь идёт о том, что по данной технологии, с учётом экономичности схемы и поэтому малого рассеивания тепла на потери, можно сделать весь усилитель весьма малых размеров, в том числе на одном чипе за исключением некоторых элементов.
Дальше Вы вообще в сторону свернули…
Я привёл свои доводы. Вы считаете по другому. Это нормально. Пусть каждый читающий сделает свои выводы.
Никакие теоретические доводы не заменят личного опыта прослушивания в своей системе… и желательно продолжительного.
Никакие теоретические доводы не заменят личного опыта прослушивания в своей системе… и желательно продолжительного.
Бесспорно, поэтому:
Именно поэтому я себе взял лампу PrimaLuna EVO 400 т.к. была возможность предварительного прослушивания в своей системе.
1 лайк
Господа, подскажите, кто у нас Дистрибьютер по Бенчмаркам?
1 лайк
Подобная инфа размещается на сайте производителя, это не сложно
1 лайк
Я покупал в магазине United music
2 лайка
Спасибо!
1 лайк
Подскажите, усилитель легко потянет Harbeth C7ES3? С предом HPA4.
Кажется, лучше купить более зарекомендовавшие себя связки.
2 лайка
Какой пред не так важно в этом аспекте, а вот чуйка акустики 86dB на 6Ω важно - довольно тугая получается, но и у одного Бенча 130 Вт / 6 Ом, так что да, потянет, но не скажу что прям легко, но достаточно.
2 лайка
3 лайка
