Выбираем импульсный блок питания!

AI-generated summary

О чём тема

Участники обсуждают, можно ли применять импульсные блоки питания (ИБП) в аудио и как они влияют на звук по сравнению с линейными (ЛБП). Полезный опыт здесь — много конкретных измерений пульсаций и помех, сравнения на слух Mean Well GST/GSM/RS, iFi, Allo Nirvana и самодельных фильтров, а также практические причины, по которым в разных местах тракта ставят разные типы питания.

Главные вопросы

  • ИБП вообще не место в аудио или дело в реализации?
    Единого мнения нет. Karakodil передаёт ответ разработчиков Mark Levinson: «ты слышал хоть один хорошо звучащий усилитель с импульсным блоком питания?» — и сам склоняется к тому, что ИБП ставят ради экономии места и средств (пост). Virgo, наоборот, считает, что импульсные блоки «однозначно рулят» и что хайп вокруг линейных раздут (пост). Shoker возражает, что универсального решения нет и всё зависит от конкретного аппарата (пост). Gok формулирует общий вывод обсуждения: хороший импульсник реализовать сложнее, чем хороший линейник, и вопрос не в «ЛБП лучше ИБП», а в том, что оптимально для данного аппарата (пост).

  • Какие ИБП на слух оказались удачными у участников?
    Несколько независимых положительных откликов собрала серия Mean Well GST90/GST25. skyfly пишет, что после GST90 звук на ЦАПе и усилителе стал собраннее, ровнее и детальнее, «ушла пелена и цифрит» (пост). E320 перешёл на GST90 вместо прочих SMPSU и продал все ЛБП, в том числе TeddyPardo (пост). andlo напрямую столкнул GSM25E05 и GST25E05 — медицинская версия проиграла обычной (пост). MasterTig отметил Allo Nirvana как шаг вперёд относительно iFi Ipower (пост), а фильтр на суперконденсаторах после Nirvana дал ещё заметный прирост (пост). CMD при этом критикует iFi: звук сочный, но ненатуральный, тембрально Mean Well достовернее (пост).

  • Насколько сильны пульсации и помехи ИБП и помогают ли фильтры?
    Измерения andlo на Mean Well rs-15-5 показывают размашистую пилу 100 кГц и высокочастотный «бздынь» на переключениях; простой фильтр из синфазного дросселя и электролитов по обеим сторонам хорошо давит и пилу, и ВЧ-составляющую (пост). Ранее он же показывал, что после LC/RC-фильтра высокочастотные помехи падают до 3–5 мВ (пост). Sonar на IRM-60-15 без фильтра видел «жесть из иголок» (пост). Bugaev_Sergey получил практически полную тишину на выходе, добавив к GST40-12 синфазный фильтр Murata, LCLC и LT1963A (пост).

  • Что даёт активный PFC и чем отличаются серии Mean Well?
    Bugaev_Sergey объясняет, что с мощности ~75 Вт в коммерческих ИБП ставят active PFC; у серий gst/gsm/owa это касается моделей от 90 Вт, а 40–60 Вт идут без коррекции. Коэффициент мощности: обычный маломощный ЛБП 0,6–0,7, мощный усилитель с «большими банками» 0,3–0,6, ИБП с корректором 0,91–0,98 (пост). E320 по даташитам нашёл, что только у GST90A минус DC-выхода не связан с FG, и предположил, что это может объяснять его преимущество на слух сильнее, чем наличие PFC (пост). DrSalvia отметил, что медицинские Mean Well на 5 В для звука хуже 90-й серии даже с фильтрами (пост).

  • Как ИБП влияет на сеть и на соседние устройства?
    Relax спрашивает, сказываются ли помехи ИБП в сеть только на линейных блоках или на устройствах с ИБП тоже (пост). E320 отвечает практикой: связка «понижающий РТ + GST90» даёт то, за что любят ЛБП, плюс преимущество A-PFC, и считает влияние со стороны сети важнее многого остального (пост). wehr-wolf настаивает, что ИБП фонят все, вплоть до помех в эфир на метры (пост); Duppi называет импульсник внутри усилителя источником излучения 200–500 кГц мощностью 300–500 Вт, от которого невозможно избавиться экранированием (пост).

Что стоит прочитать целиком

Импульсные блоки питания делимся впечатлениями!

Достоинства импульсных блоков питания.

1. Меньший вес. Также достигается использованием (мы уже упоминали выше) малогабаритных трансформаторов, при той же передаваемой мощности. Использованием конденсаторов меньшей ёмкости, что тоже уменьшает габариты выходного фильтра напряжения. Повышенная частота преобразования этому как раз способствует. Потом, конструктивно его можно выполнить по более простой однополупериодной схеме и при этом не переживать, что увеличатся пульсации выходного напряжения.

2. Более высокий КПД (до 98%). Ответ прост — малые потери. Обусловлено это наличием в схемотехнике высокочастотного элемента вместо сетевого трансформатора, и ключевого элемента вместо стабилизатора. А так как основную часть времени ключевые элементы находятся в стабильном состоянии, т.е. либо включены, либо выключены, то потери, происходящие в основном при переходных процессах, сведены к минимуму.

3. Меньшая цена. И это при сопоставимой передаваемой мощности и надёжности альтернативных устройств. Дешевле стоит силовая часть устройства, за счёт унификации элементной базы, разработке ключевых транзисторов высокой мощности и ещё из-за того, что в трансформаторные БП входят дорогостоящие металлы и в больших объёмах.

4. Широкий диапазон питающего напряжения и частоты. Просто не сопоставимый с линейным трансформатором в той же ценовой категории! На деле это даёт большую универсальность в применении в разных местах, где есть большие отличия по напряжению и частоте в стандартных розетках.

5. Надёжность. Её обеспечивают встроенные цепи защиты от различных «вредных» ситуаций. Это и перегрузки, и короткое замыкание, и различные скачки напряжения. Также если произошла переполюсовка выходных цепей. Потом, импульсные БП меньше греются, что уменьшает вероятность перегревания прибора.

6 лайков

Подпишусь ради самообразования)

Вообще импульсные блоки питания и блоки питания с импульсной стабилизацией это не совсем одно и тоже.

Отлично! Вам наверное есть что добавить к первому сообщению…

2 лайка

Нечего, добавлять. На мой взгляд в аудио технике им не место, хотя существует масса производителей , ставищих ИБП в свои конструкции. Когда я помнится спросил у разработчиков на заводе Mark Levinson, почему они не используют ИБП в усилителях, в ответ я услышал, а ты слышал хоть один хорошо звучащий усилитель с импульсным блоком питания? Несколько позже я слушал CHORD… На мой взгляд ибп ставят ради экономии места и средств…НО есть многие, которые обоснуют применение сего.

7 лайков

Зато они не гнушались ставить импульсник даже в их культовый ЦАП — в 30.6.
ЮАМ на него ругался, выкорчёвывая.

Неа, там ИБП только для управляющих цепей, а так торы . К стати как раз они и летят в первую очередь в #30.5/6

2 лайка

Найду сейчас на Сундуке… чего он там питал… ЮАМ писал, что сильно портил.

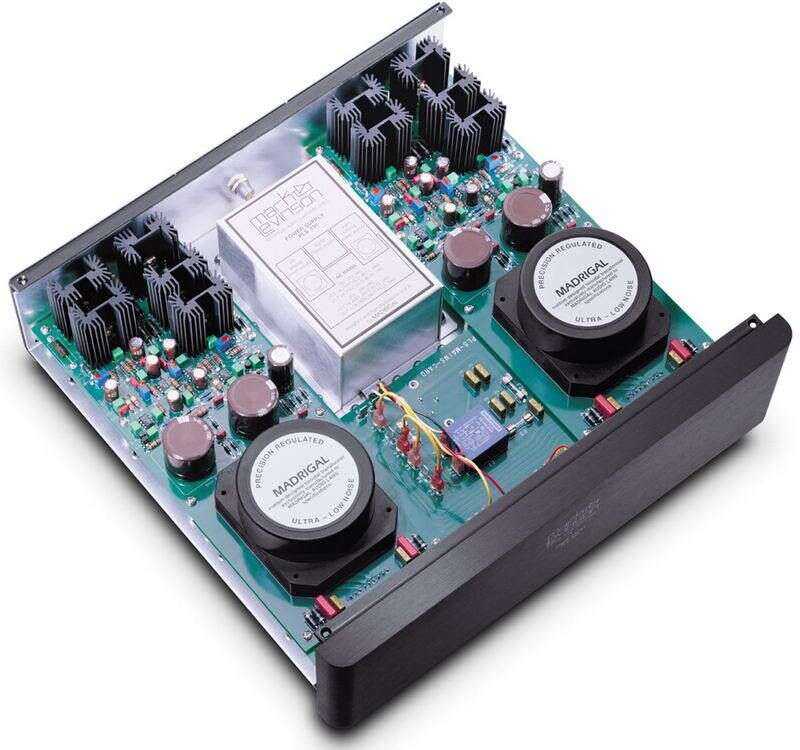

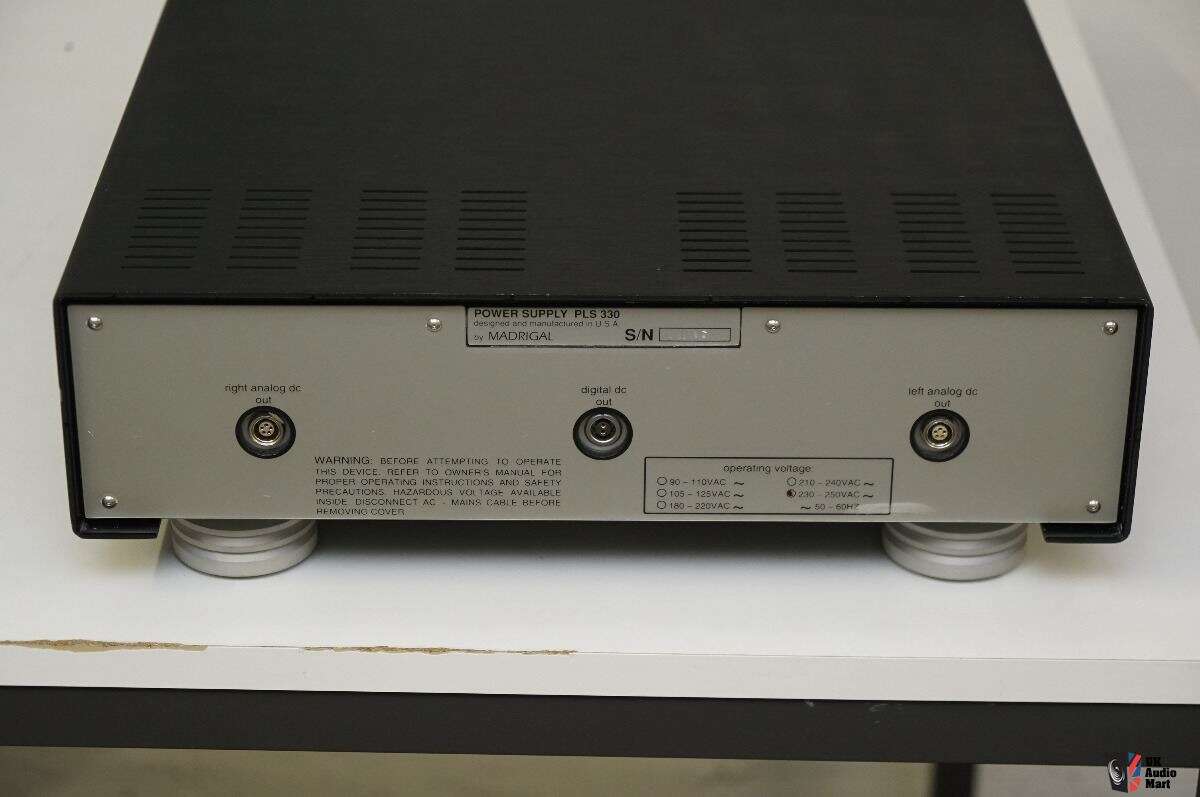

ИПБ по центру, а нормальные по краям, через меня их прошло не мало…

1 лайк

Ну, зачем он там?!

Угу, ИБП не звучит… а сами ставили.

Нашёл:

Это штатный импульсный блочёк питания только “цифровой” части ДАКа. Он и есть наивреднейший из всех ИВЭП этого ДАКа.

И так далее…

1 лайк

Ну допустим soulution 701 mono amplifier

3 лайка

Разговор в ML был про аналоговые усилители. вот они и питаются от аналога, а от цифы цифра.

2 лайка

Вопрос технический - шумы насколько я понимаю где-то далеко за пределами слышимого диапазона, на всяких там шляпах и в цапах обычно питание проходит через тучу LDO, где именно запрятано импульсное зло о котором столько написано?

2 лайка

Out of band noise — очень интересная вещь, кстати…

1 лайк

Импульсник внутри усилителя это источник излучения в средневолновом диапазоне 200-500 кгц мощностью 300-500вт. Экранировать и избавиться от наводок по шинам питания нет никакой возможности. Бонусом - слабая нагрузочная способность в пиках.
Отдельно стоящий для малоточных потребителей вполне на своем месте.

5 лайков

Импульсные блоки однозначно рулят.
Не шумят, не гудят, подключил очередной импульсный к 502dac, просто сказка.

Хайп линейных, на пустом месте.
И они и не линейные в большинстве случаев. Сюр в том, что сомоделкины пытаются питать платы и другие малопотребляющие девайсы, жирными «линейными», убеждая что это улучшает качество звука, но это полнейшая ересь.

Факт что отличные, высокоточные и топовые девайсы питаются исключительно импульсным блоками, от топовых синтезаторов, ЦАПов, до ламповых хай-эндных предов. Новый пред от Мэнли, будет с импульсным блоком, приводили в пример Дэйв, но это больше игрушка.

Конечно в усилителях ИБП не место, но всем остальным, это лучший вариант.

15 лайков

А Левинзон-то в теме! Цифру импульсом питает.

1 лайк

У Jeff Rowland были достойные усилители на импульсных БП.

Вообще, на мой взгляд ненависть “отечественных разработчиков” (не всех, разумеется) к ИБП, заключается в том, что для разработки и изготовления хорошего БП на импульсных преобразователях надо знать заметно больше чем, устройство и функции диодного моста :slight_smile:

16 лайков

Никто никуда не рулит. Есть конкретные удачные или не удачные девайсы, с разными БП в составе. А универсальных решений который рулят всегда и везде не бывает.

7 лайков

Есть и преимущества. Энерговооружённость, малая ёмкостная связь с сетью (из-за малого количества витков трансформатора).
Нерегулируемые резонансные бп hypex показывают отличные результаты с усилителями класса АБ.
Сравнение пары регулируемых и нерегулируемого импульсных бп.
У меня есть старая модель усилителя от LC c бп hypex. По этой причине для следующего diy усилителя заказывал резонансные нерегулируемые бп в России (пока лежат в коробке).

3 лайка
