Плата цифрового аудио вывода LData: i2S(hdmi), S/PDIF(RCA, BNC), AES(XLR)

http://vs140.users.photofile.ru/photo/vs140/200701261/215073181.jpg

Наиболее распространенным способом вывода с компьютера сигналов по S/PDIF и AES являются USB-SPDIF/AES конвертеры. К сожалению, альтернативных аудиофильских решений иных способов вывода не так много. Например FW конвертеры Weiss, но они уже устарели, как и сам FW, профессиональные звуковые карты типа RME, неплохо, но все слишком заморочено и требует определенных сил по адаптации платы в систему, переделки разъемов, качественного питания. Еще есть цифровая часть звуковой платы Esi Juli@, но чтобы она более менее заиграла требуется как минимум переделка разъемов и твик платы, а также внешнее питание. Но у этой платы нет AES и тем более i2S, точнее их можно реализовать, но опять и опять требуется сложная переделка платы. Достоинством Esi Juli@ является то, что она хорошо поддерживается linux сообществом и прекрасно совместима с рядом специализированного софта типа TinyMPD, FatboyMPD.
Но одной совместимости недостаточно, да и звук Juli@ на что-то претендует только при глубоком твике.
Поэтому возникла идея создать специализированную цифровую плату только с цифровыми интерфейсами. Сначала была найдена и опробована карта, которая, на мой взгляд, в стоковом исполнении была оптимальна для работы из под linux. Это Asus Essence STX. Также я заинтересовался работами по глубокому моду этой карты от Александра Иванова (Lisk Audio). Я предложил ему создать специализированную аудиофильскую карту с i2S, S/PDIF и и AES интерфейсами. В качестве основы такой платы был выбран чип от платы Asus. Так появился цифровой интерфейс LData, который ориентирован на тех, кто предпочитает соединять цифровой компьютерный транспорт с цапом используя S/PDIF, AES или i2S там, где он есть. К недостаткам относится то, что поддерживается PCM до 24/192 и DSD до DSD64. Таковы уж особенности используемого чипа. Но как правило те, кто планирует использовать такую плату чаще всего ориентированы на PCM, а если и слушают DSD, скажем SACD.iso, то они все в DSD64. Таким образом получается решение, которое уменьшает количество звеньев между компьютером и цапом. А примененные в плате решения позволяют получить звук высокого качества. И главное, у такой платы отличная поддержка под linux и фактически нет конкурентов. Точнее есть похожие платы у Pinkfaun, но там отдельная плата под i2S и отдельная для S/PDIF/AES, но примененный чип имеет проблемы совместимости с linux. Поскольку платы были в первую очередь по драйверам оптимизированы под Windows.
Хочу сказать, что сейчас плата находится в стадии окончательной доводки, поэтому вся последующая информация может немного меняться.

Плата цифрового аудио вывода Lisk Audio LDATA

Представляем собственную разработку: плату вывода цифрового аудиосигнала LDATA 2.1.
http://vs140.users.photofile.ru/photo/vs140/200701261/215032511.jpg

В плате реализована концепция безальтернативных решений, использующихся для достижения максимального качества выходного сигнала, приверженности гармоничному звуку и грамотному исполнению технической части устройства.

http://vs140.users.photofile.ru/photo/vs140/200701261/215032512.jpg

Имеется поддержка большинства существующих на сегодняшний момент форматов (разъемов) вывода цифрового звука:

SPDIF (RCA)
AES3 (AES/EBU)
AES3id (BNC)
I2s LVDS (HDMI)
I2S CMOS (RJ-45)

Поддержка аудиоформатов:

PCM от 44,1кГц/24бит до 192кГц/24бит
DSD DoP 2,8МГц

Дополнительные разъемы подключаются через переходник и могут быть расположены на корпусе устройства.

http://vs140.users.photofile.ru/photo/vs140/200701261/215032515.jpg

Применен широкий спектр технических решений, нацеленных на получения максимального качества продукта:

  1. Двухуровневая стабилизация, с использованием высокоскоростных стабилизаторов в первой ступени и малошумящих во второй, каждый для своего узла схемы. Общее число стабилизаторов - 10 штук.

  2. Проработана топология земляных шин и питающих линий, для минимальных наводок на узлы платы. Использованная четырехслойная печатная плата.

  3. Использованы качественные комплектующие и исключительно танталовые конденсаторы взамен электролитов. Тантал дает минимальную паразитную окраску звука и длительный срок службы карты.

  4. Применена гальваническая развязка выходных разъемов от компьютера для исключения земляных петель и проникновения помех компьютера в аудиотракт, при использовании стандартных импульсных блоков питания.

  5. Имеется возможность отключать неиспользуемые выходные разъемы, для обеспечения минимальных наводок и максимального качества звучания.

  6. Использование задающих клоков и реклока на гальваноразвязаной стороне, что дает минимальный джиттер выходного сигнала.

  7. Наличие управляемого компьютером, высококачественного блока питания, с возможностью установки в стандартный отсек CD-ROM.

  8. Опциональная возможность синхронизировать карту от внешнего клока ЦАПа.

  9. Опциональная возможность поддержки многоканального вывода DTS и Dolby Digital по SPDIF и AES.

http://vs140.users.photofile.ru/photo/vs140/200701261/215032516.jpg

Все технические решения, перед внедрением в конечный продукт, прошли экспертную оценку и применены при только условии положительного влияния на звук устройства.

http://vs140.users.photofile.ru/photo/vs140/200701261/215032513.jpg

18 лайков

Запись в тур

  • Буду в туре
  • Посмотрю за другими
  • Только диски, только винил

0 голосов

3 раза перечитал, про питание так и не вкурил - с материнки берется или отдельно линейное?

1 лайк

Фича интересная. Остался бы комп, обязательно попробовал, а так, - мимо получается. Бояре, обязательно сравните, особенно у кого 502 есть. :wink:

1 лайк

Пока плата может питаться только от внешнего БП 2х12V 0.7A, но в ближайших сделать питание и от PCIe и можно будет выбирать или линейное или от компа.

2 лайка

Родной блок питания для платы. В компьютере его можно установить в слот 5.25.

8 лайков

Можно подробности про гальваноразвязку?

1 лайк

I2S%20HDMI
По HDMI распиновка такая будет?

2 лайка

Раскладка такая.

1 лайк

Почему-то казалось, что все уже договорились выводить через I2S посредством HDMI в стандарте PS Audio.

1 лайк

Серьезно?
А кто мастерклок дает в этой раскладке?

1 лайк

Так HDMI c приведенной мной картинки работает с PS Audio. Собственно, тот кто прислал эту картинку утверждает что это и есть раскладка PS Audio.

1 лайк

И я привёл картинку от PS Audio. Нужен тот, кто найдёт 10 отличий :smiley:

1 лайк

Кстати может кому пригодится. Александр “Ren” с IXBT выпустил свою плату ультимативного вывода цифры с ПК.

Плата цифрового аудио вывода
Lisk Audio LDATA 2.1

Представляем собственную разработку: плату вывода цифрового аудиосигнала LDATA 2.1.

В плате реализована концепция безальтернативных решений, использующихся для достижения максимального качества выходного сигнала, приверженности гармоничному звуку и грамотному исполнению технической части устройства.
Имеется поддержка большинства существующих на сегодняшний момент форматов (разъемов) вывода цифрового звука:

SPDIF (RCA)
AES3, AES/EBU (XLR)
AES3id (BNC)
I2S LVDS (HDMI)
I2S CMOS (RJ-45)

Поддержка аудиоформатов:

PCM от 44,1кГц/24бит до 192кГц/24бит
DSD DoP 2,8МГц

Дополнительные разъемы подключаются через переходник и могут быть расположены на корпусе устройства.
Применен широкий спектр технических решений, нацеленных на получения максимального качества продукта:

  1. Двухуровневая стабилизация, с использованием высокоскоростных стабилизаторов в первой ступени и малошумящих во второй, каждый для своего узла схемы. Общее число стабилизаторов - 10 штук.

  2. Проработана топология земляных шин и питающих линий, для минимальных наводок на узлы платы. Использованная четырехслойная печатная плата.

  3. Использованы качественные комплектующие и исключительно танталовые конденсаторы взамен электролитов. Тантал дает минимальную паразитную окраску звука и длительный срок службы карты.

  4. Применена гальваническая развязка выходных разъемов от компьютера для исключения земляных петель и проникновения помех компьютера в аудиотракт, при использовании стандартных импульсных блоков питания.

  5. Имеется возможность отключать неиспользуемые выходные разъемы, для обеспечения минимальных наводок и максимального качества звучания.

  6. Использование задающих клоков и реклока на гальваноразвязаной стороне, что дает минимальный джиттер выходного сигнала.

  7. Наличие управляемого компьютером, высококачественного блока питания, с возможностью установки в стандартный отсек CD-ROM.

  8. Опциональная возможность синхронизировать карту от внешнего клока ЦАПа.

  9. Опциональная возможность поддержки многоканального вывода DTS и Dolbu Digital по SPDIF и AES.

Все технические решения, перед внедрением в конечный продукт, прошли экспертную оценку и применены при только условии положительного влияния на звук устройства.
© Lisk Audio 2017

http://forum.ixbt.com/users.cgi?id=info:REN

1 лайк

Ну как бы это и есть Александр Иванов (Lisk Audio), который и воплотил в жизнь мою идею такой платы.
Очень талантливый молодой человек, что быстрее исключение, чем правило в аудиофильской среде.

6 лайков

Гальваноразвязка есть. Клоки и реклок расположены на гальваноразвязанной стороне.

1 лайк

Марат, непонятен вопрос, уточните.

1 лайк

Я встречал 4 раскладки по мотивам ps audio. В одной из них мастерклок отдавал цап, в трех остальных источник. При этом, естественно, был пин наличия цапа и пин выбора сетки, х44/х48. Кто это был, не помню.
В Вашем приборе как?

1 лайк

Сейчас вам автор платы ответит.

1 лайк

Всем привет!

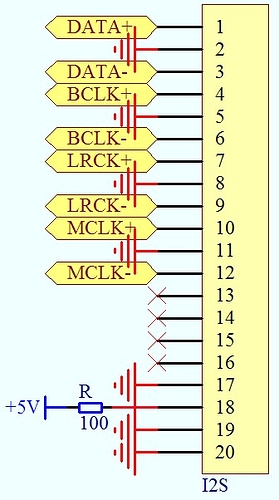

Распиновка I2S по HDMI стандартная. Картинку прилагаю. Мастерклок используется внутренний на самой плате.
