Вот и он!
Arch Audio SWITCH-1 – это воплощение концепции быть, а не казаться, основанной на слиянии сильной технологической базы, топовых комплектующих и нетривиального подхода в их реализации. Максимализм в исполнении и минимализм и достаточность в функционале.
-
Питание как главный аспект в достижении не сколько высоких технических характеристик, а формирование устойчивой базы из этих характеристик, на которой раскрываются как высокоточные прецизионные, так и специализированные аудио компоненты.
-
Прямое тактирование без снижения параметров фазового шума и дополнительных искажений Delta-Sigma модуляции в угоду удобству и мнимой выгоде.
-
Стратегия избыточной проработки и максимизации в каждой значимой части системы питания и тактирования, с использованием комбинации из дискретной схемотехники и высокоточных микросхем высоких грейдов.
Питание SWITCH-1 это двухканальный линейный блок питания, использующий в качестве выпрямителей не привычный диодный мост, а некий его идеал в виде выпрямителя на mosfet транзисторах, снижающий тепловой дрейф, искажения и гармоники.
Еще более важная часть, занимающая почти весь корпус – стабилизация питания. Это то, что приковывает мое внимание и интерес, особенно в дистиллированных цифровых устройствах, где кажется нет ничего кроме 0 и 1. При этом, именно в этой части питания скрыто огромное отставание от аналогового аудио и физических носителей.
Даже тактирование стоит на втором месте, находясь в значительной степени в зависимости по основным своим характеристикам от питания, перенося его шум, стабильность в стабильность частоты и фазовый шум. И что даже важнее, для аудио слушателя – проецируя характер своего влияния на звуковой почерк цифровых устройств, как совокупность всех своих качеств и характеристик.
Концептуальное отличие SWITCH-1 это не только раздельное питание для каждой важной части устройства, но и в большей степени – максимально возможная развязка внутри каждой линии стабилизации, которая уже представляет из себя не просто подходящую микросхему все-в-одном в стандартном включении, а систему, где каждый важный узел: силовая часть, система управления и источник опорного напряжения независимы друг от друга.
И если говорить о качестве питания с точки зрения более привычного тактирования, то конечно важнейшим элементом в этой системе является источник опорного напряжения - как вариант аналогового тактирования, характеристики которого формируют основу всего питания, особенно по самому сложному в фильтрации фликкер-шуму (1-10hz), что конечно перекликается с фазовым шумом 1hz у клока.
В части питания генератора 25Mhz используется отдельная линия с предварительной стабилизацией, фильтрацией и дискретной топологией в довольной необычной конфигурации. Она практически полностью повторяет линию питания для ядра контроллера, где очень важен фактор ‘transient response’ и фактор стабильной работы в области высоких частот. Только с большим вниманием к фликкер-шуму чем к скорости.
Для такой конфигурации выбрана основа из линейного стабилизатора LT, с возможностью полного разделения силовой части, системы управления и контроля напряжения и использование высокоточного внешнего источника опорного напряжения. Где фактически от стабилизатора требуется только сложная система управления, повторить которую в дискретном варианте практически невозможно.
Клок SWITCH-1

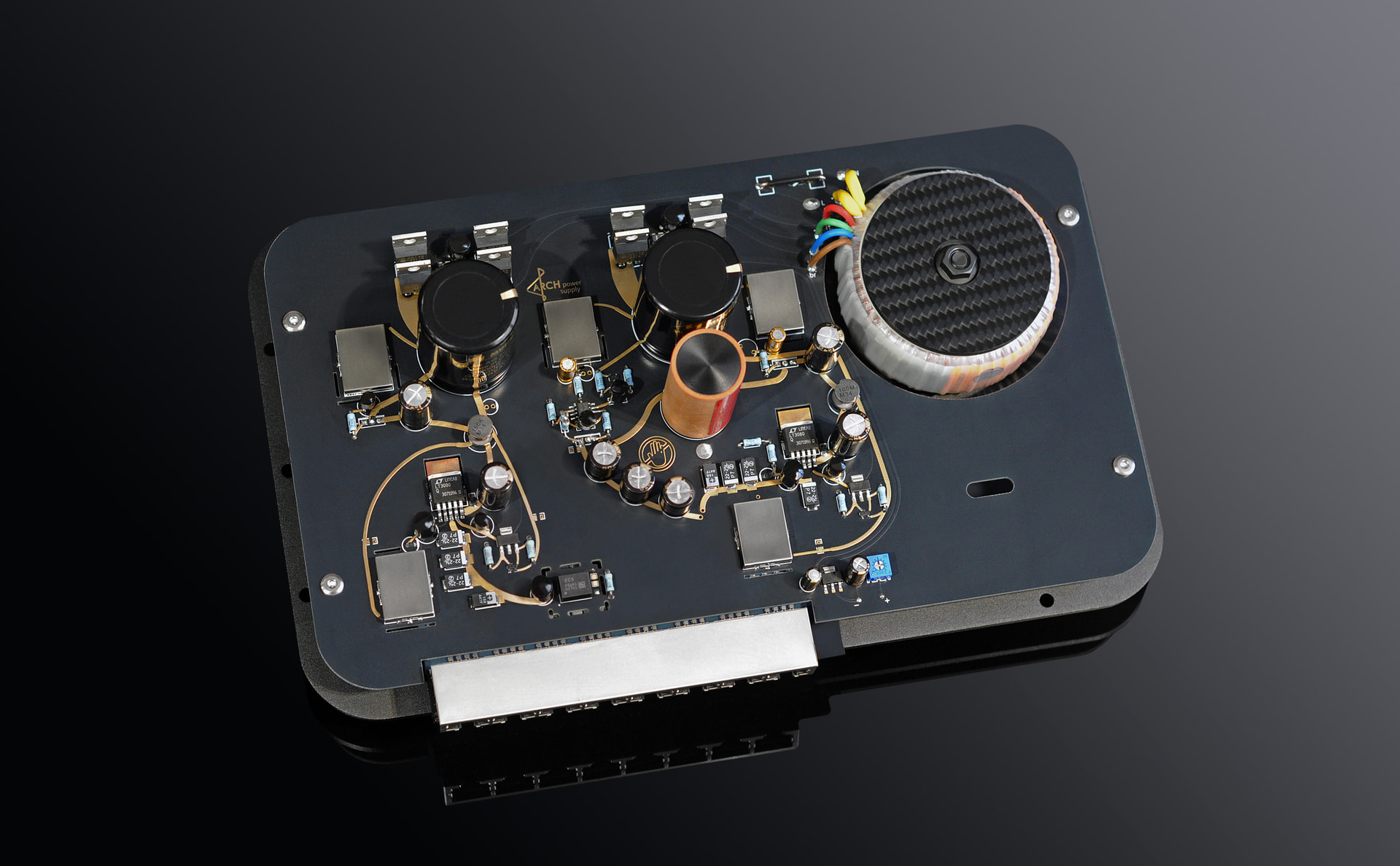

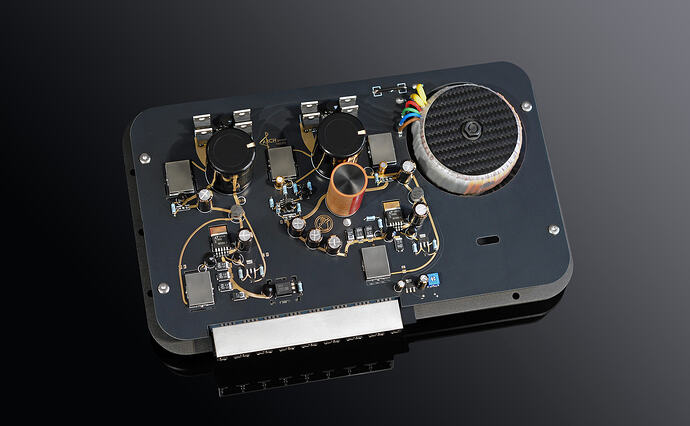

В качестве генератора выбран OCXO частотой 25Mhz от ECS c фазовым шумом около -80db@1Hz.
И это реальный фазовый шум с которым тактируется микросхема свитча, без необходимости использования PLL с сопутствующим ухудшением производительности.

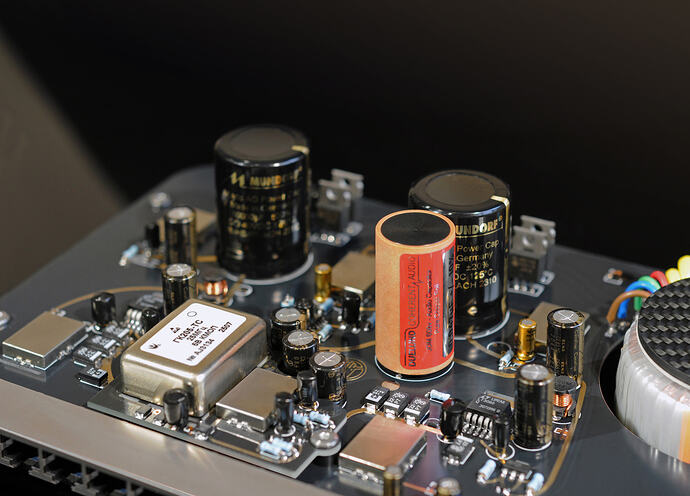

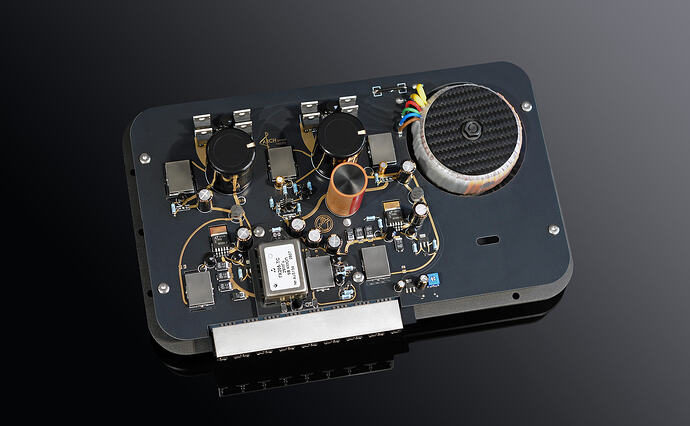

Отличные характеристики и результат на котором я бы с удовольствием остановился, если у Морион не появилась спец. версия 25Mhz OCXO с фазовым шумом -100db@1Hz. Который поражает своими характеристиками, а при выставлении счета и ценой. И конечно большая часть участвующих в предварительном заказе захотела именно его. Да, это похоже один из лучших 25Mhz OCXO по характеристике фазового шума на 1hz., единственный аналог, который мне удалось найти это Pink Faun Ultra OCXO.

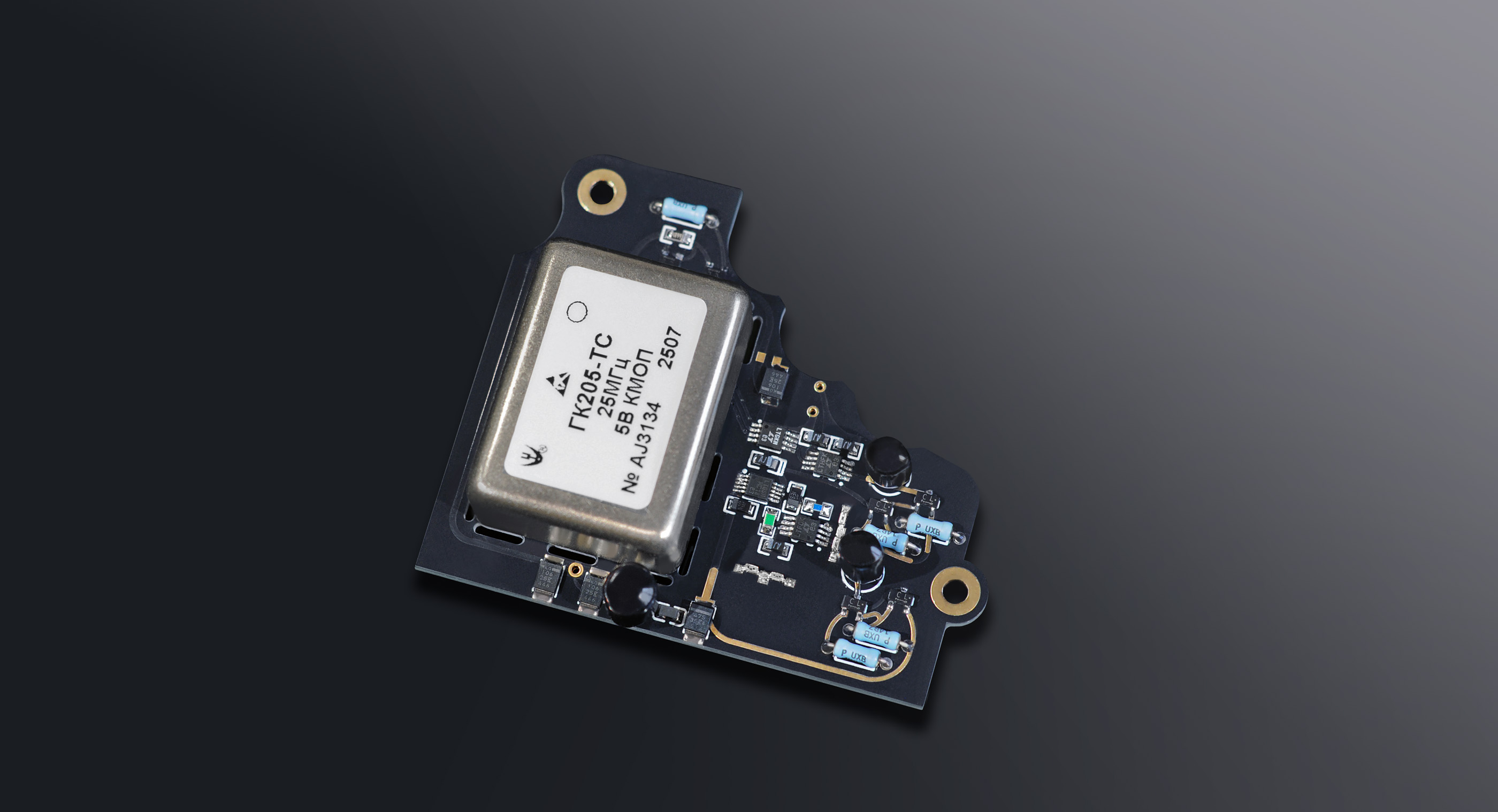

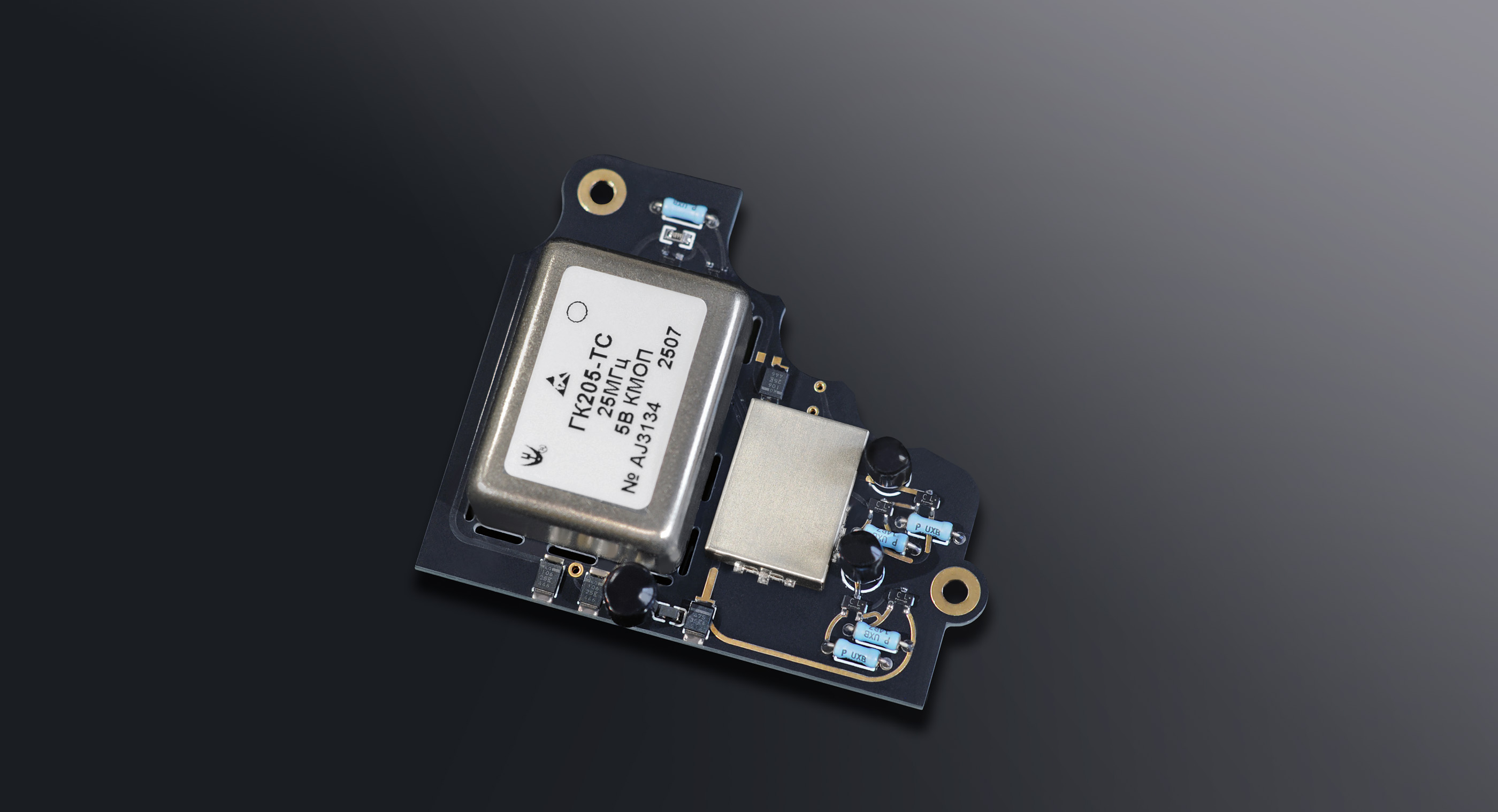

Отдельным важным элементом стал буфер для Морион, для которого пришлось проектировать и до заказывать отдельную плату. Где я отдал должное всем аудио свитчам, выбрав в качестве основы питания и “личного вызова” тот самый стабилизатор LT3042 и конечно в максимально нетривиальном включении с внешним источником опорного напряжения, развязкой и сверх точными элементами обвязки. Добавив к прекрасным характеристикам работы на высоких частотах, стабильность, низких шум в диапазоне 1-10hz и отсутствие негативного влияния LT3042 на итоговый результат в звуке в виде эффекта блеклости и компрессии.
Так к базовой версии SWITCH-1 добавилась еще более экстремальная версия с клоком от Морион.
Arch Audio SWITCH-1 это прежде всего баланс в концепции - реализация без ограничений в сложности исполнения, доступности компонентов и их цене. При этом использование положительных сторон компромиссов. Проработка и доведение до идеала питания и тактирования соседствует с использованием донорской платы от Zyxel, где от ее основы остались только микроконтроллер Realtek, хорошая раздельная гальваническая развязка Ethernet портов и профессиональная разводка сигнальных линий от опытных инженеров.

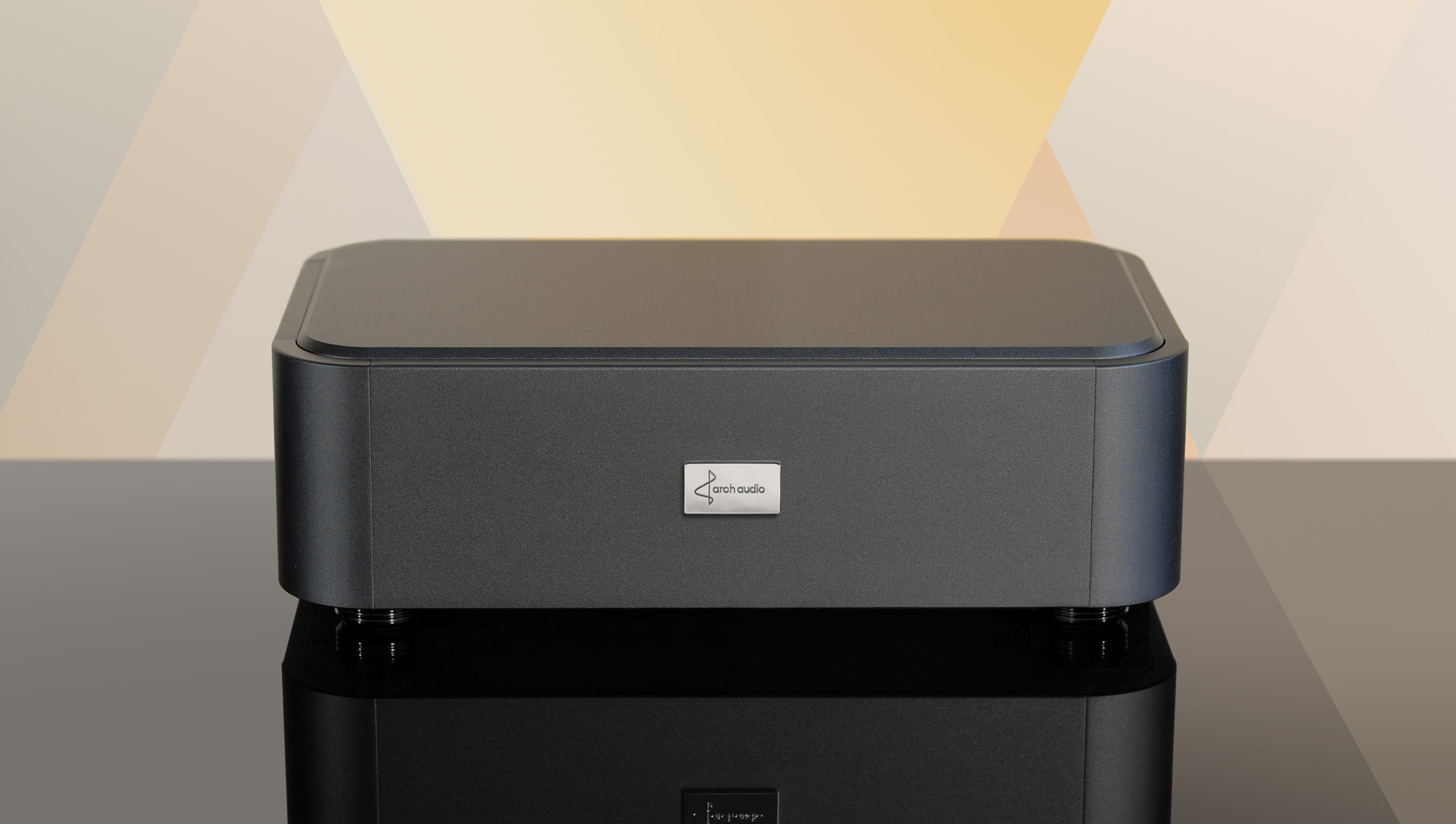

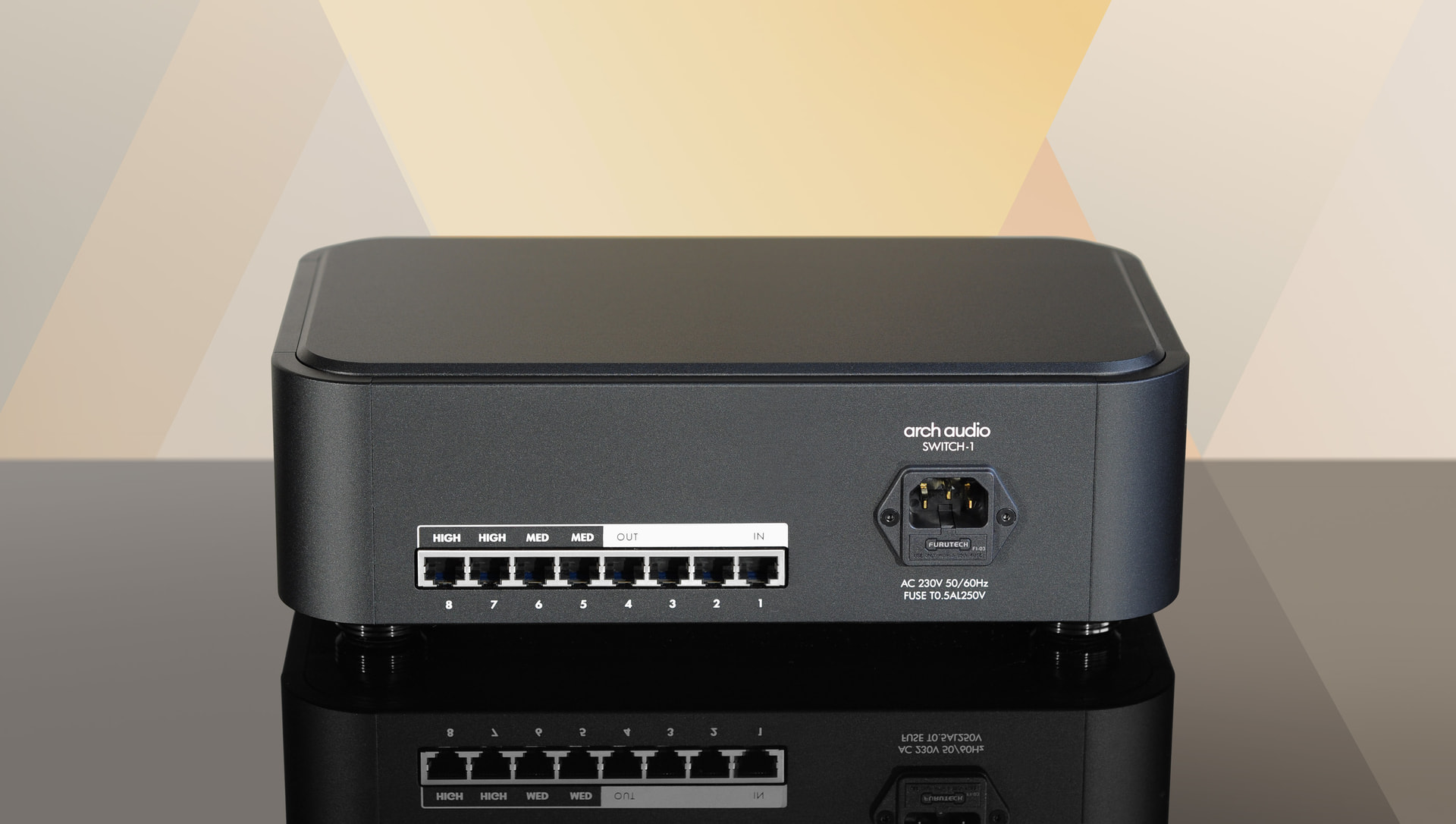

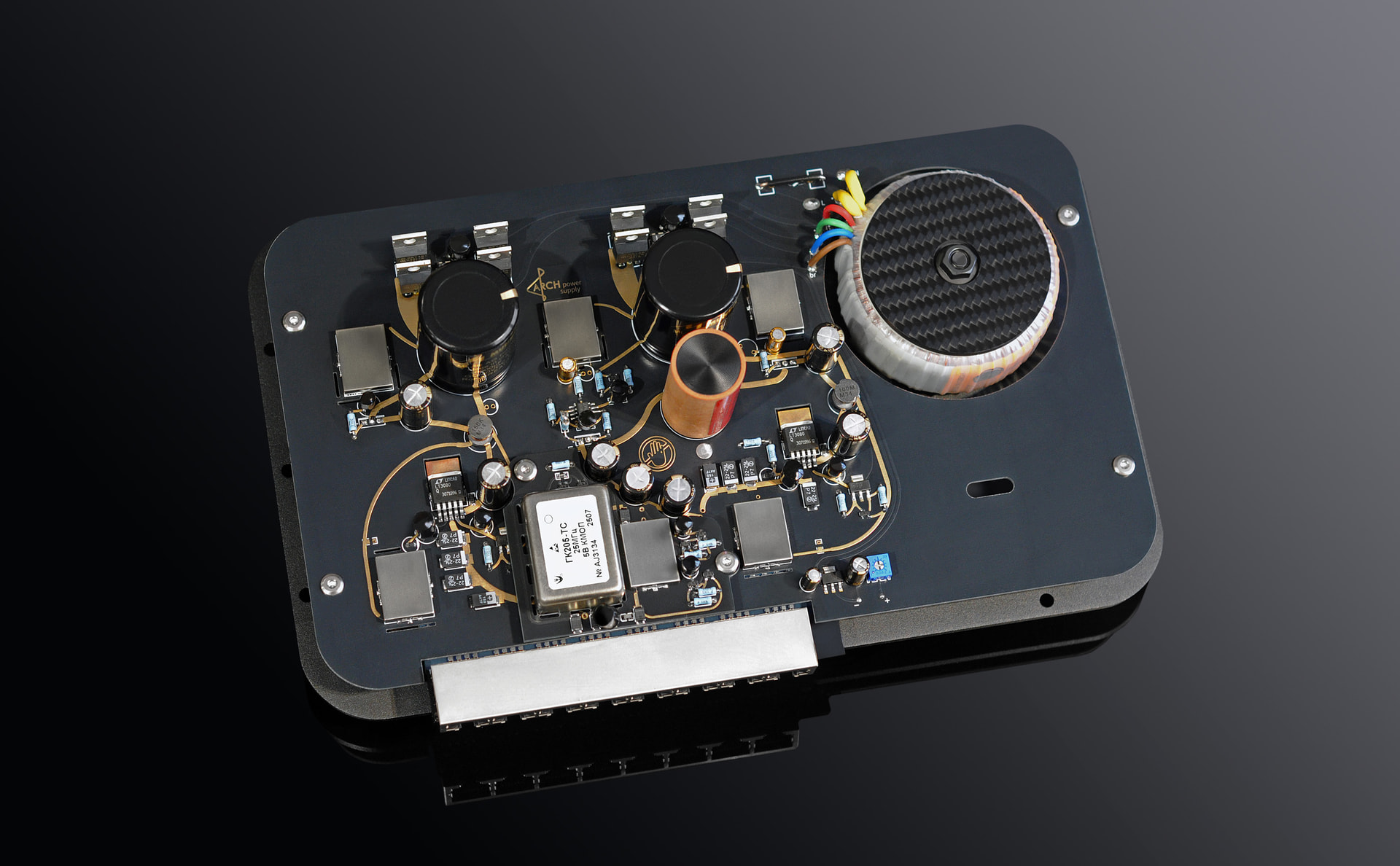

Еще SWITCH-1 - это массивный алюминиевый корпус с полуматовым черным анодированием, где в качестве сетевого разъема питания выбран Furutech FI-03, который связан с трансформатором внутренней проводкой из Mundorf Angelique®Copper, а сам силовой трансформатор это Talema, фиксирующийся на корпусе фрезерованными карбоновыми демпферами.

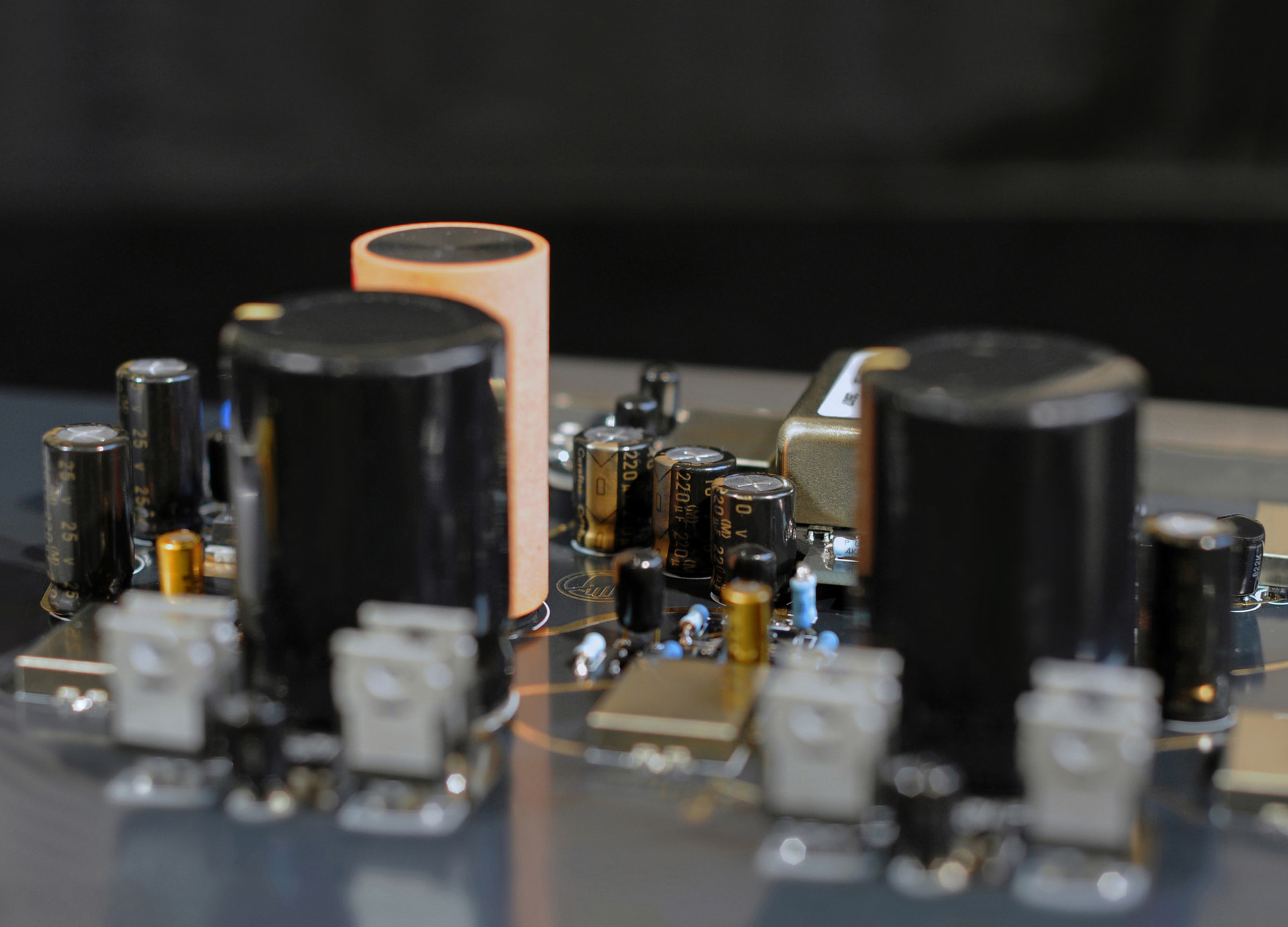

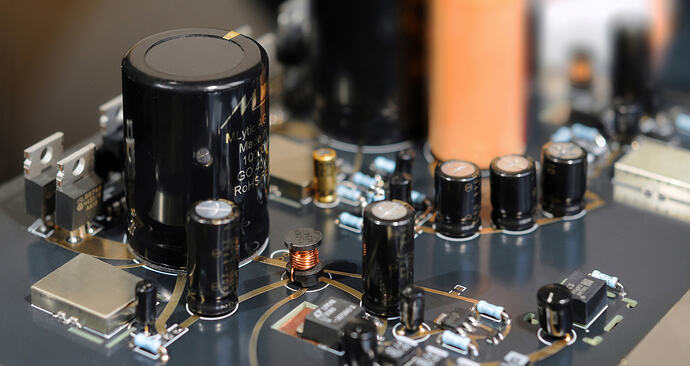

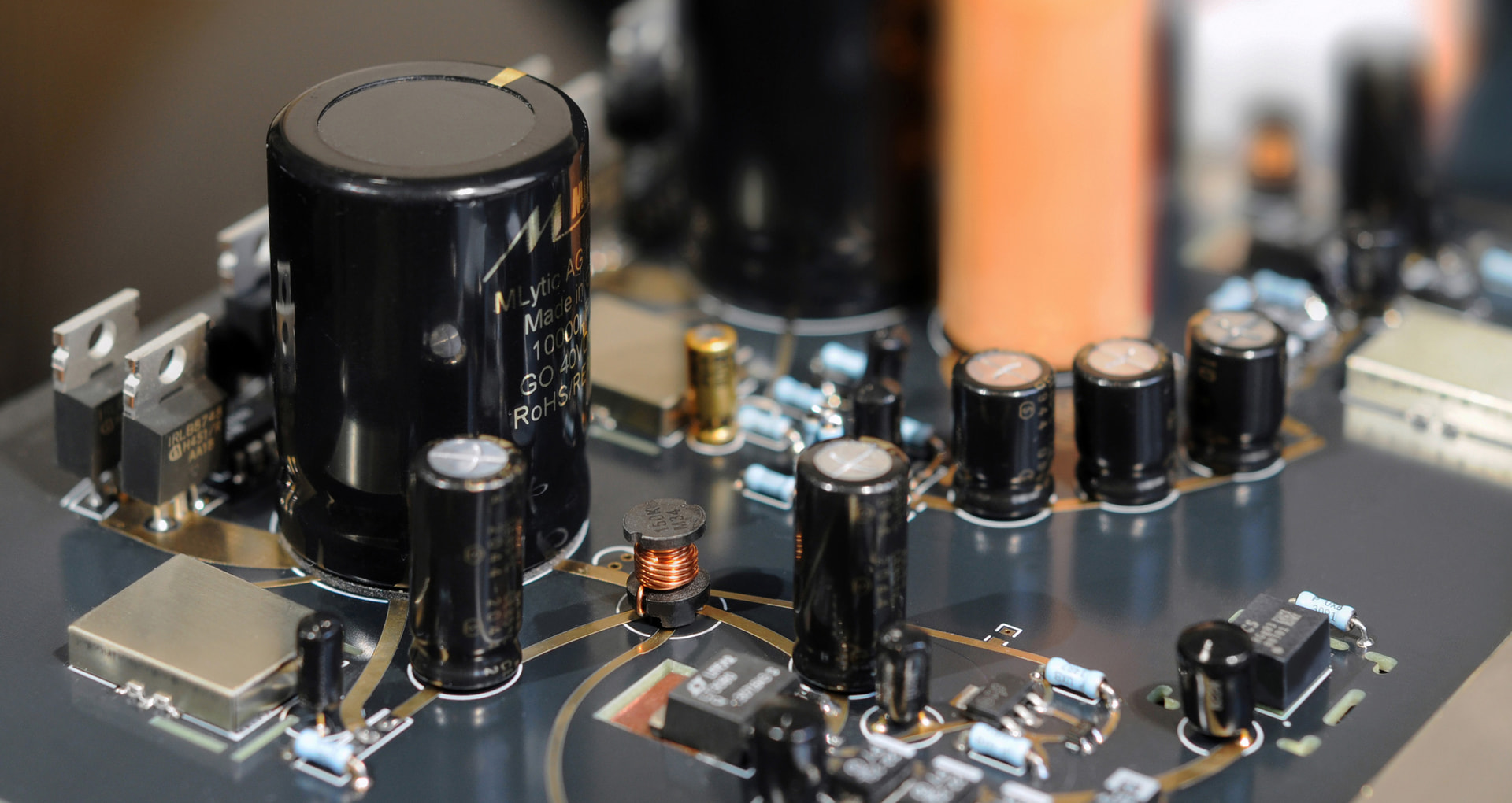

Общий звуковой почерк устройства - ставший для меня классическим, баланс из электролитических конденсаторов Mundorf MLytic AG, Elna Cerafine и медных фольговых конденсаторов Amtrans в специальном включении, позволяющим полноценно питать части схемы только от пленочных конденсаторов небольших номиналов, балансируя влияние, эффективность и размер; — Проверенное сочетание с прекрасным балансом глубины, высокой проработки и натуральности. В тандеме с прецизионными резисторами Vishay точностью 0,1 - 0,01% и превосходной тепловой стабильностью 5-2ppm как снова разрешения в цифровом аудио применении, без которого невозможно достичь высокого и конечно интересного результата.

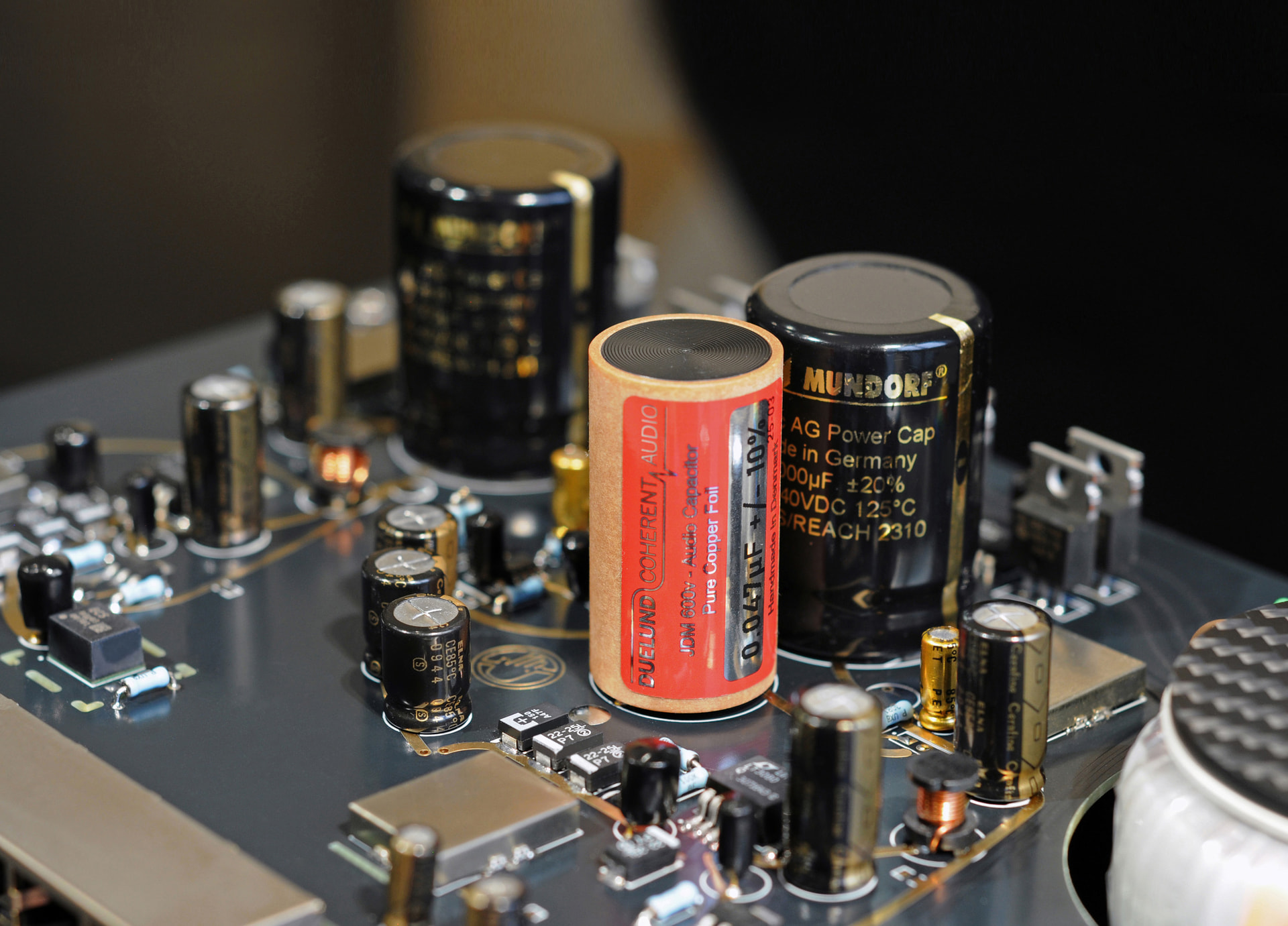

На общем фоне элементной базы уже смотрятся как нечто обыденное конденсаторы Duelund JDM и Audio Note Kaisei. А использование позолоченных медных дорожек без покрытия и ручная пайка smd элементов, добавляет не только кажется уже избыточной сложности в сборке и монтаже, с довольно абстрактным объяснением зачем это вообще нужно, но и некого флера ручной работы, когда пайка выглядит не так привычно, как в идеальном мире автоматизации. А меня всегда отсылает на диалог, где на вопрос про визуальные “недостатки” сварных швов на раме гипер байка Vyrus Alyen, по сравнению с условной Yamaha, его создатель комментирует, что это не идеальный серийный мотоцикл, а собранный вручную, peace of art.
Так себе и говорю при сборке каждого экземпляра!
Технические характеристики
Тип:
неуправляемый свитч, 8 портов.
Стандарты и протоколы:
IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
Размер устройства: 290мм Д x 185мм Ш x 98мм В
Вес устройства: 3,8кг
Размер упаковки: 390мм Д x 275мм Ш x 135мм В
Стоимость
Arch Audio SWITCH-1 с клоком ECS ECOC – 150тр.
Arch Audio SWITCH-1 с клоком Морион – 240тр.
Благодарности
Прежде всего и в первую очередь - огромное спасибо за доверие и поддержку участникам предварительного заказа:
@sergey_shumilin, @bpduser, @Nikekillerloop, @Notflyer, @serge_tt, @Roman_Msc
Спасибо за поддержку и внимание к интересному аудио. И конечно за то, что проект в итоге реализован! без дополнительной ответственности я скорее всего или бросил все на половине пути или растянул на неопределенные сроки. Слишком большое количество проблем и их плотность: сложность разработки, невероятно кривая логистика и покупка компонентов (хотя куда уже?), потеря всего и вся на всех этапах как компонентов так и просто денег, вся история с заказом корпусов на китайском производстве, в процессе которой я прошел все стадии принятия китайского подхода ведения дел.
Еще раз спасибо за интересный опыт и всегда позитивное и приятное общение
Также благодарность @felix за налаживание контакта с Морион, @Raul77 за легкую покупку инлетов Furutech, @JDV за удобную доставку корпусов из Китая.
