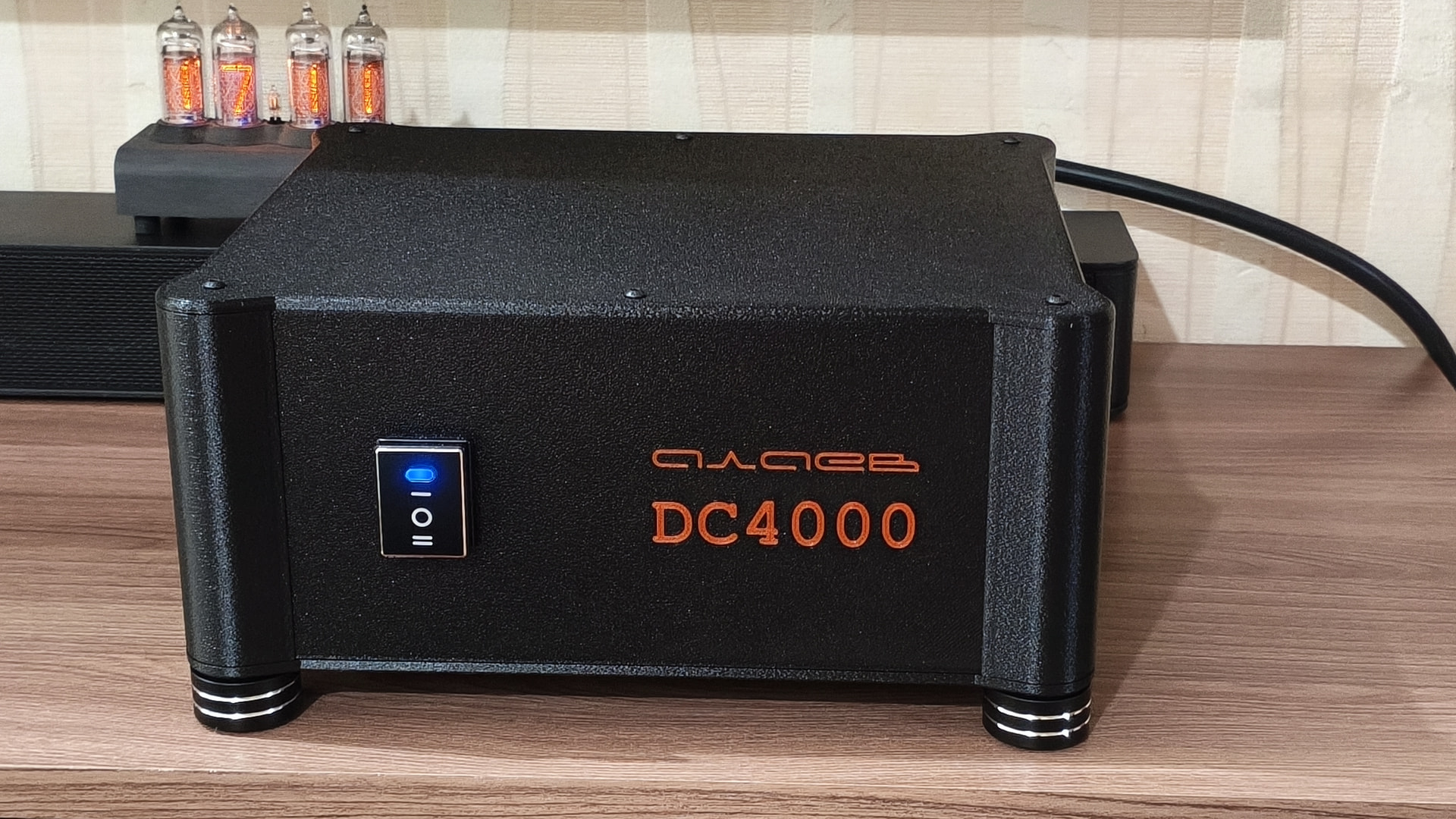

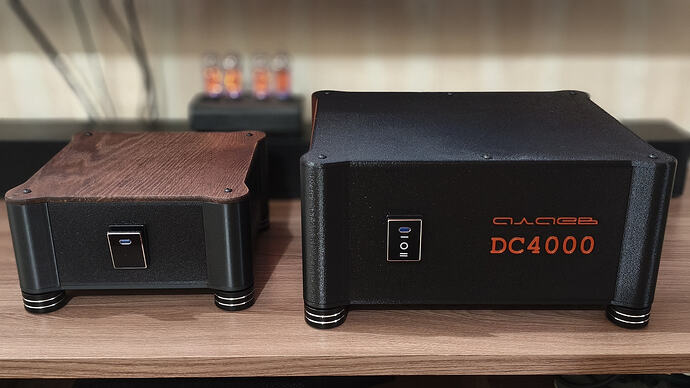

Бескомпромиссная система фильтрации DC для “суровых” потребителей!
DC4000 обладает предельно низким проходным сопротивлением переменному току и не оказывает негативного влияния на подключаемую аппаратуру, воспроизводящую музыкальный материал (не ухудшает динамику).
Как показывает практика, многие меломаны и аудиофилы используют в своих аудиосистемах мощные монструозные интегральные усилители или моноблоки, суммарная потребляемая мощность которых составляет порядка 2 - 3 кВт. В составе этой аппаратуры очень часто применяются тороидальные трансформаторы, которые “подгуживают” при наличии “постоянки” в сети. Если принять во внимание запас на надежность и “динамическую прозрачность” - появляется необходимость в создании фильтра DC на чудовищную мощность в несколько киловатт, что и было реализовано в этом проекте.

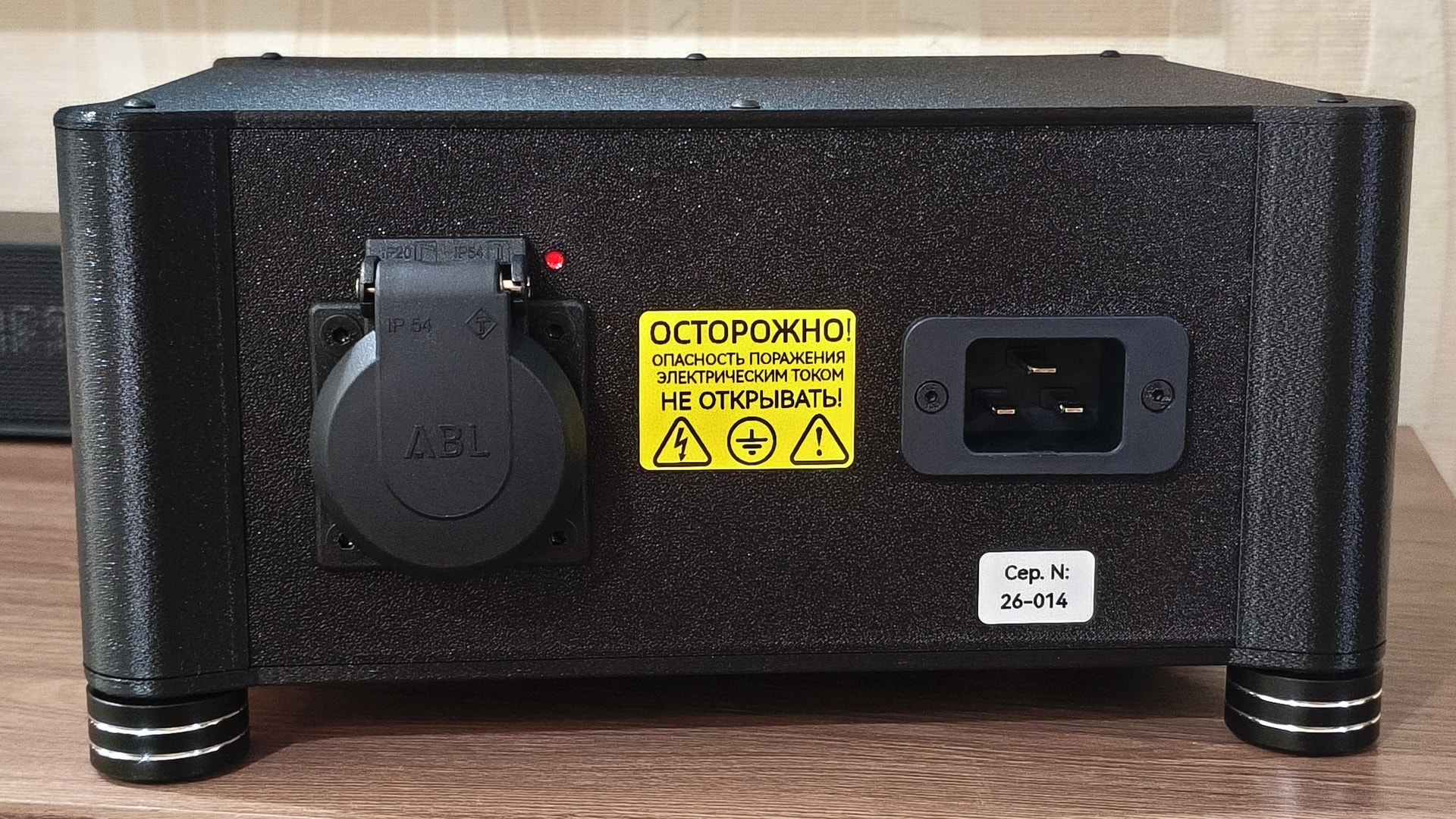

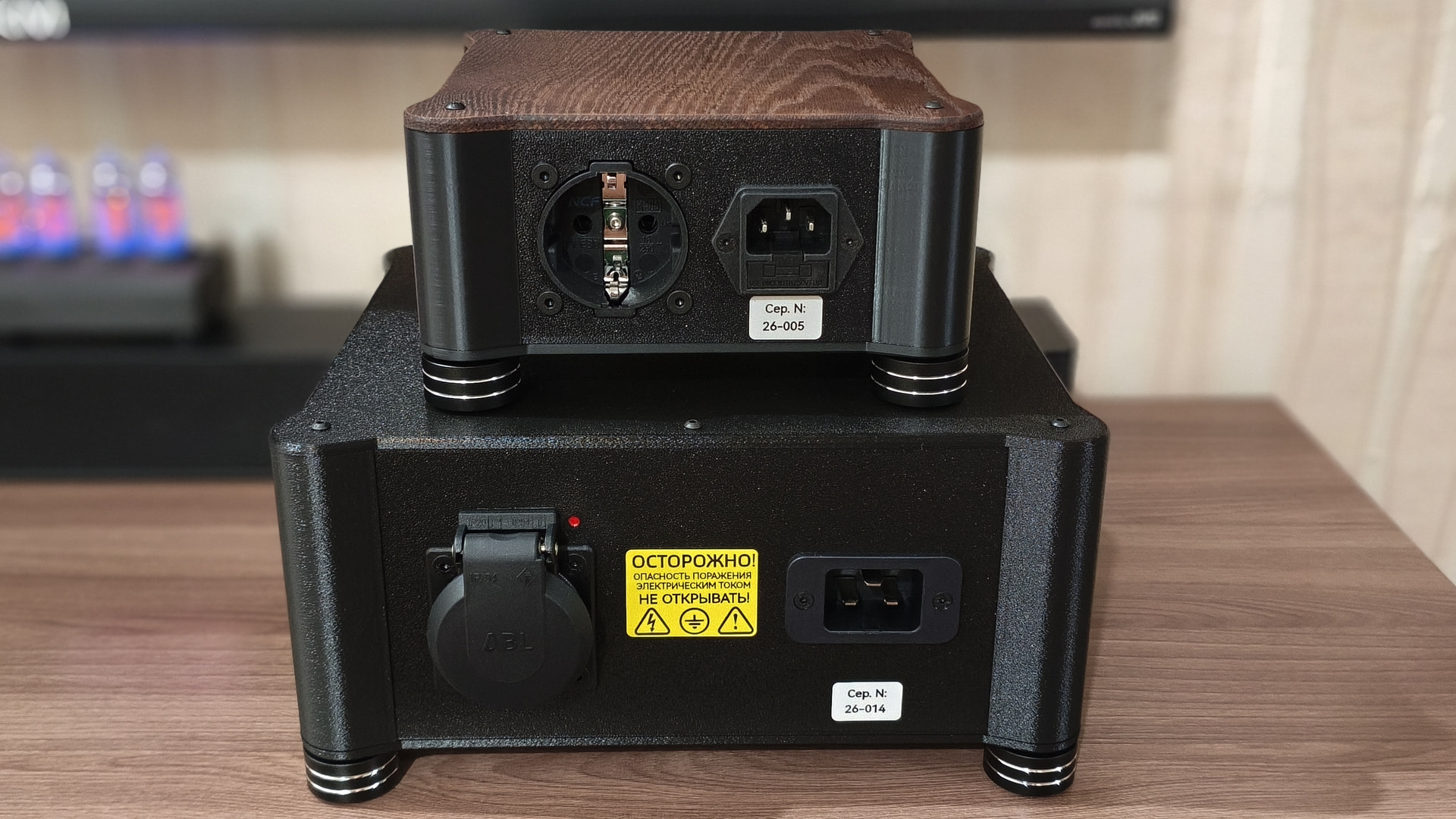

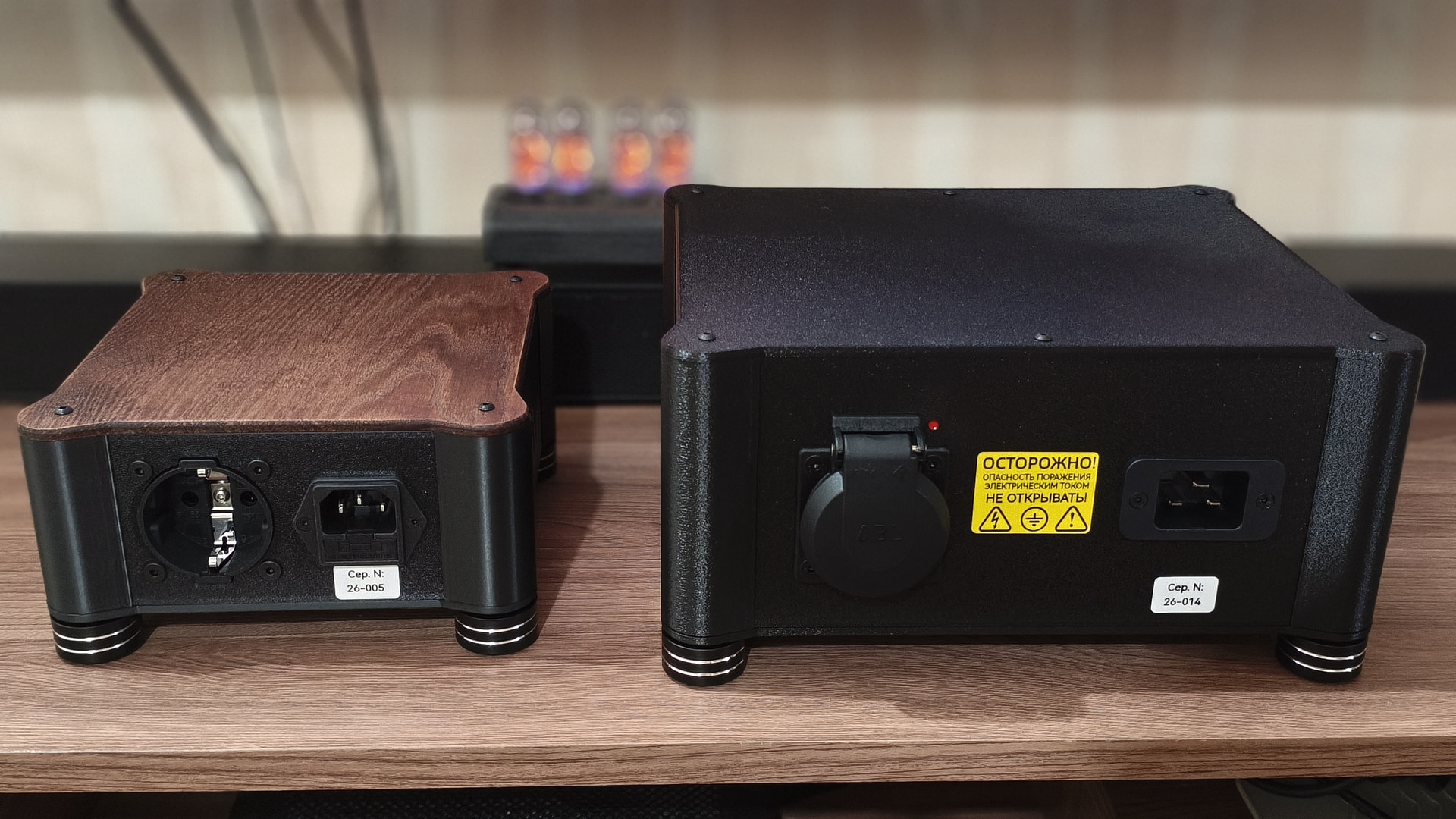

Для организации сетевого питания использовался силовой разъем C20 фирмы Schurter.
Главная особенность разъема С20 - он рассчитан на максимальный ток до 16 А (IEC), а если принять во внимание независимую сертификацию (UL/CSA), то данный разъем выдерживает ток до 20 А.

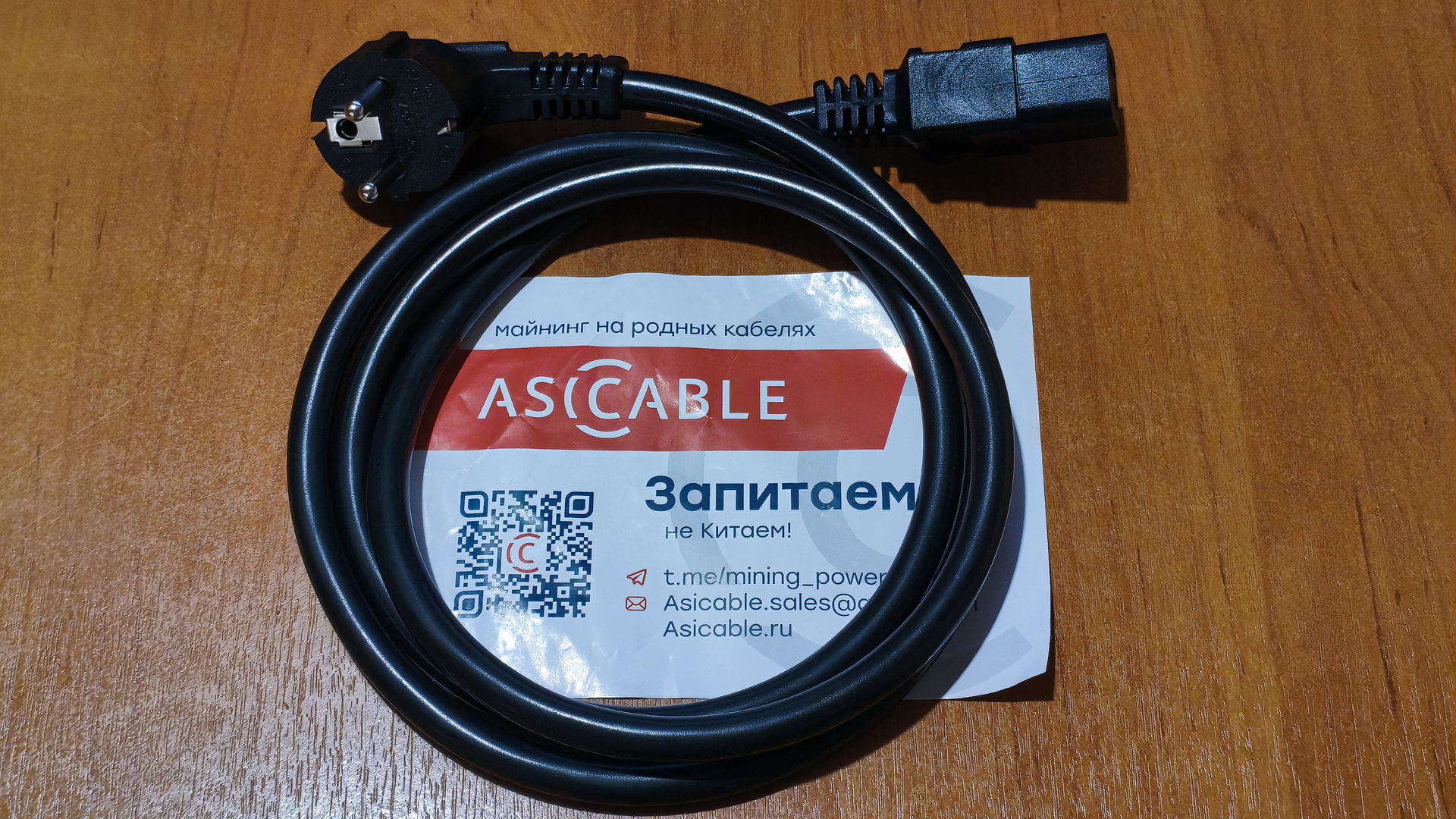

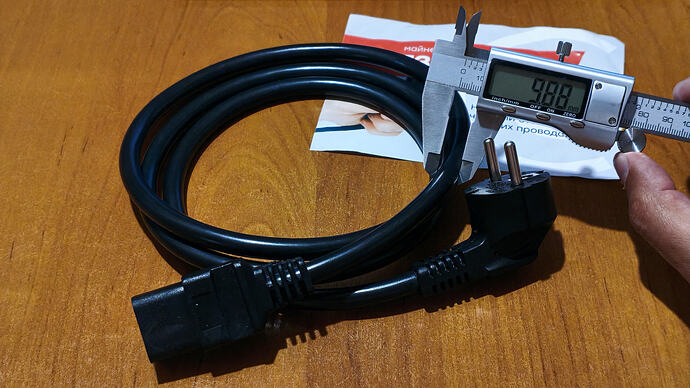

Питающий кабель я применил отечественного производства фирмы ASICable (не реклама). Производитель заявляет рабочий ток 16 А.
Кабель внушительного размера длиной 1.5 метра внешним диаметром почти 10 мм. Сечение каждой жилы 2.5 кв. мм. Изготовлен по ГОСТ 7399-97. С инженерной точки зрения меня этот кабель вполне устраивает. С точки зрения потребителя - у него всегда есть возможность заменить кабель на брендовый, соответствующий его музыкальным или иным предпочтениям.

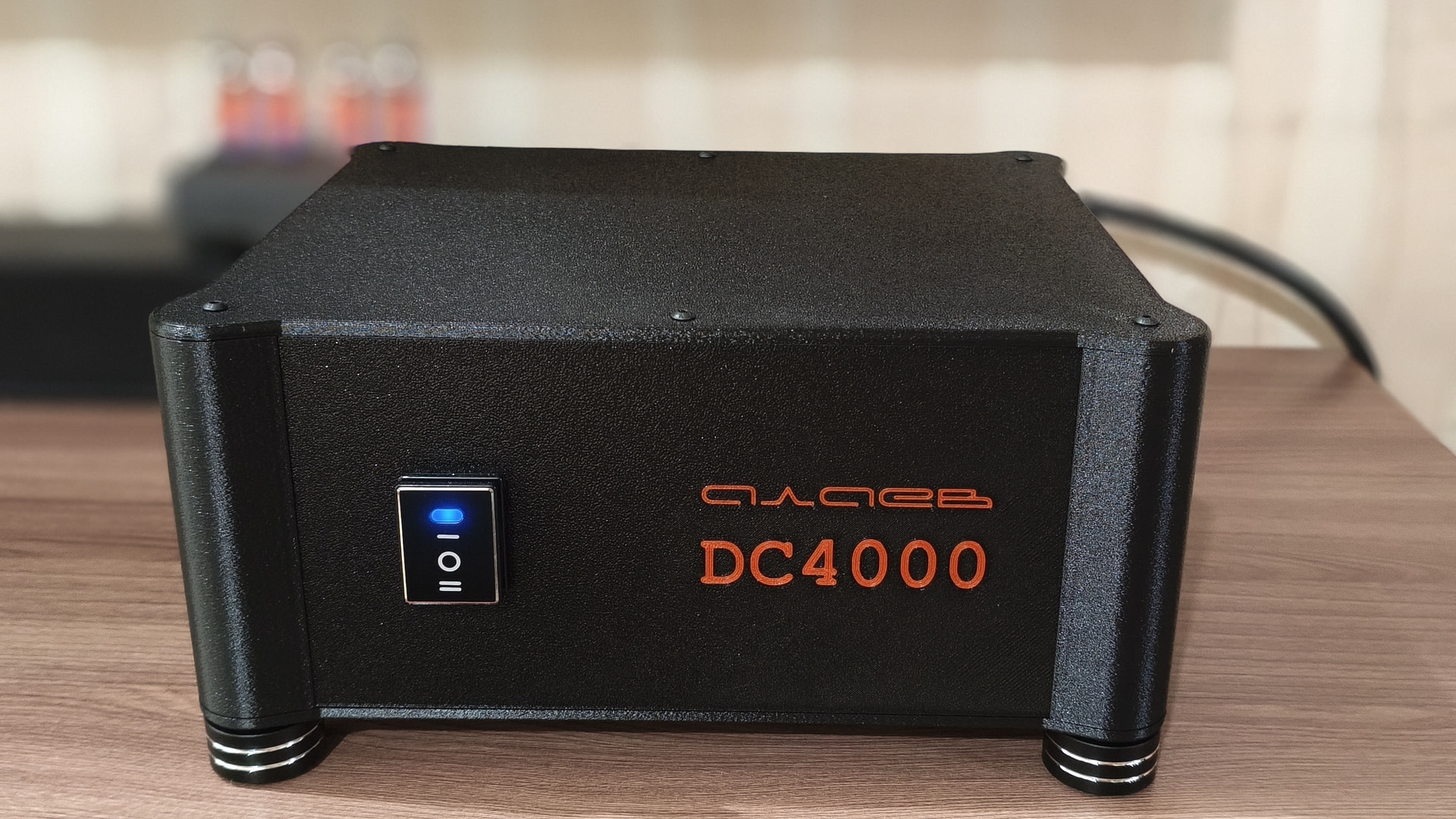

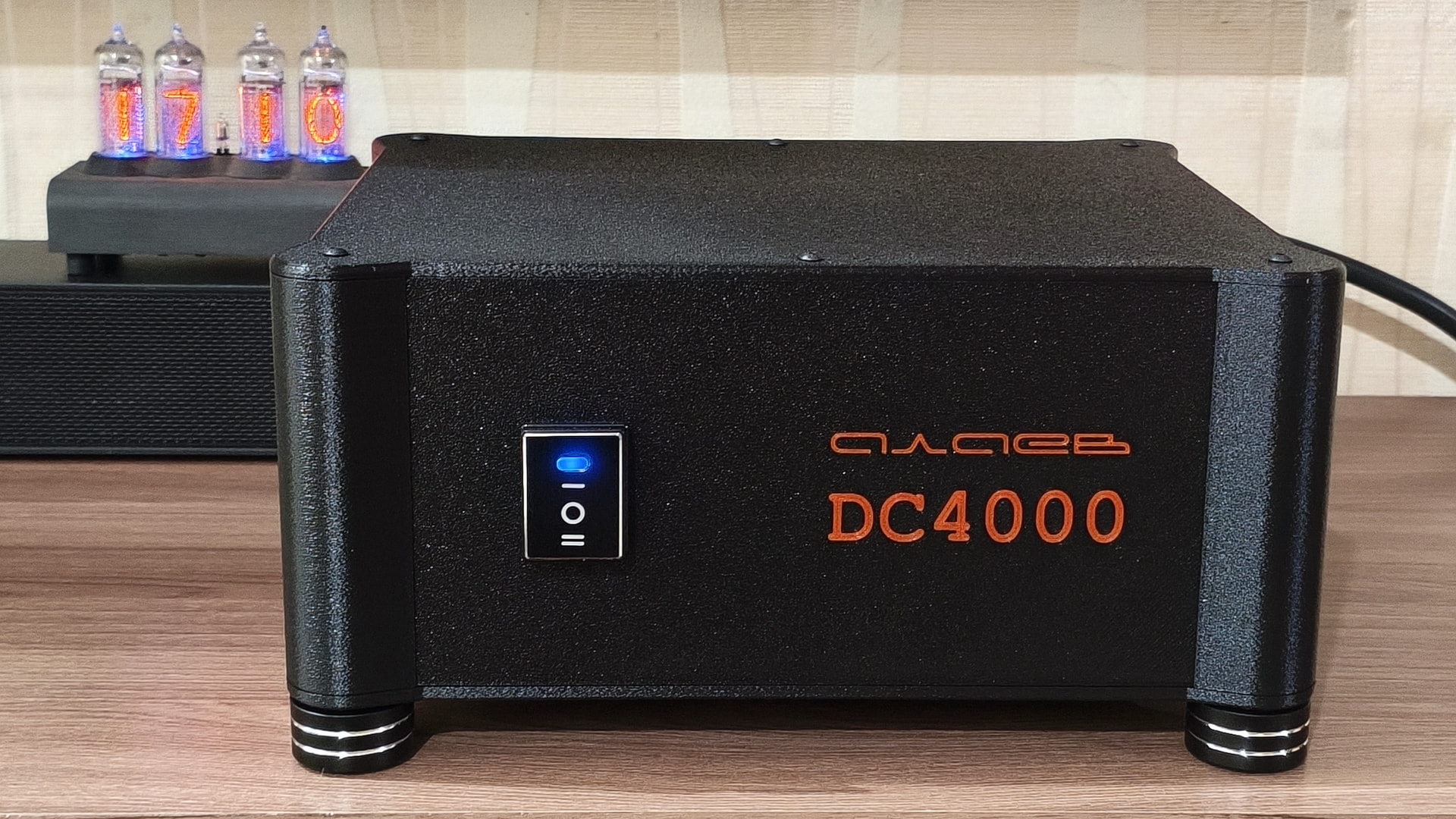

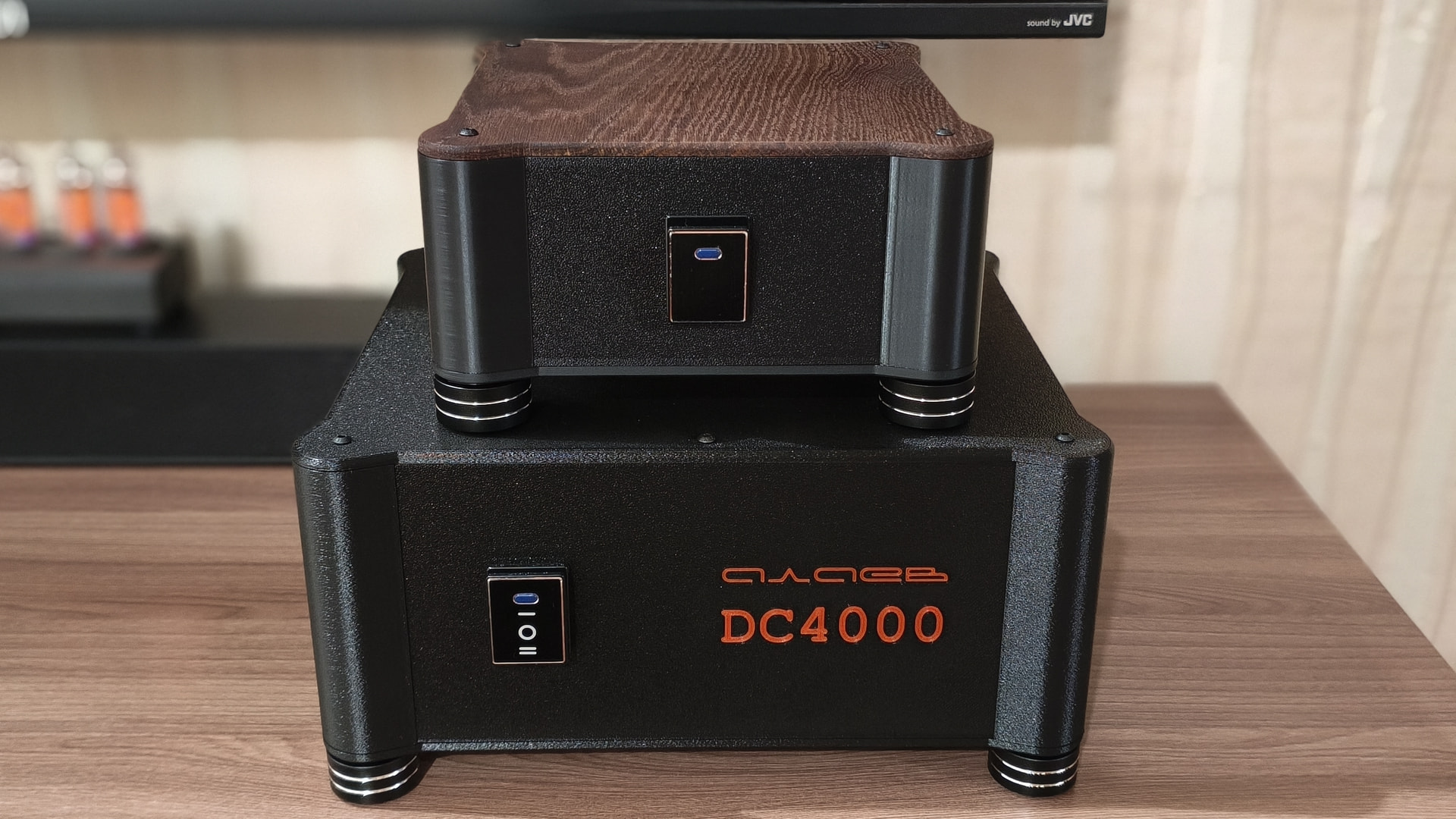

На передней панели установлен трехпозиционный выключатель питания с подсветкой синего цвета, рассчитанный на коммутацию тока до 20 А.
Я пользуюсь качественными переключателями фирмы LANBOO (не реклама). Очень красивые и весьма надежные и тактильно очень приятные.
- В среднем положении “o” выключателя питания устройство выключено и питание не передается на выходную розетку.
- Положение Вверх “-” включает DC4000 в режим фильтра DC (главный режим работы);
- Положение Вниз “=” включает DC4000 в режиме шунтирования ёмкостной сборки и питание на выходную розетку подается минуя фильтр DC (вспомогательный режим работы).
Зачем нужен режим шунтирования DC? Помеха в виде постоянной составляющей сети - блуждающая помеха. Она появляется в сети периодически и может присутствовать не всегда. Возникает вопрос: “зачем фильтровать то, чего нет?”. Чтобы физически не переключать никакие провода можно одним щелчком исключить фильтр DC из схемы питания аудиоаппаратуры.
Для обеспечения минимального проходного сопротивления в DC4000 не предусмотрен плавкий предохранитель!
В его наличии нет необходимости, так как безопасность подключаемого оборудования целиком и полностью определяется средствами защиты, установленными в самом подключаемом оборудовании.
Разделительные конденсаторы для DC-БЛОК
Очевидно, что при работе с такими мощностями и токами нагрузки, во-первых, ни о какой печатной плате и речи быть не может, во-вторых, даже сами конденсаторы выводного исполнения не годятся ввиду несоответствия техническим параметрам.

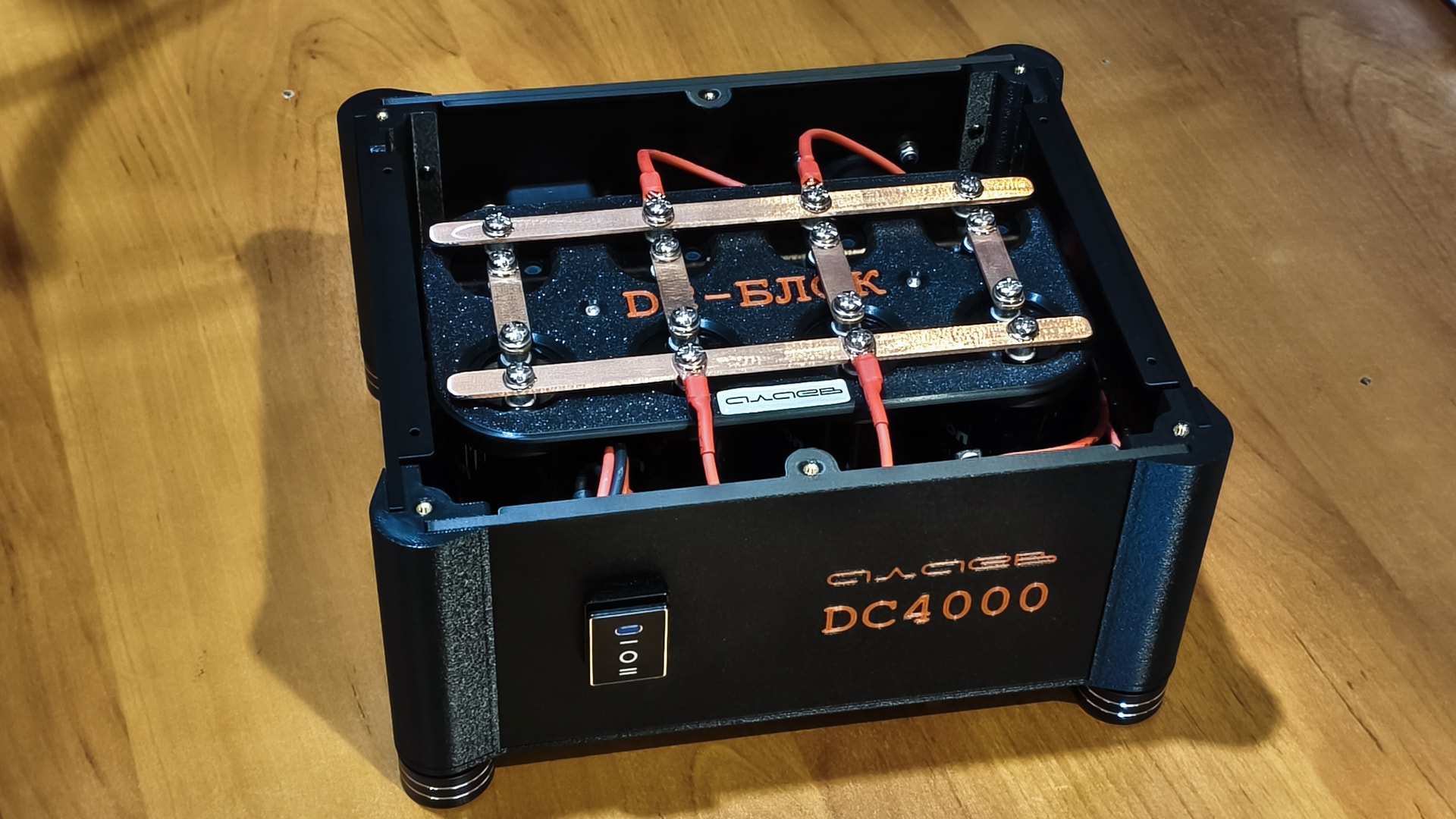

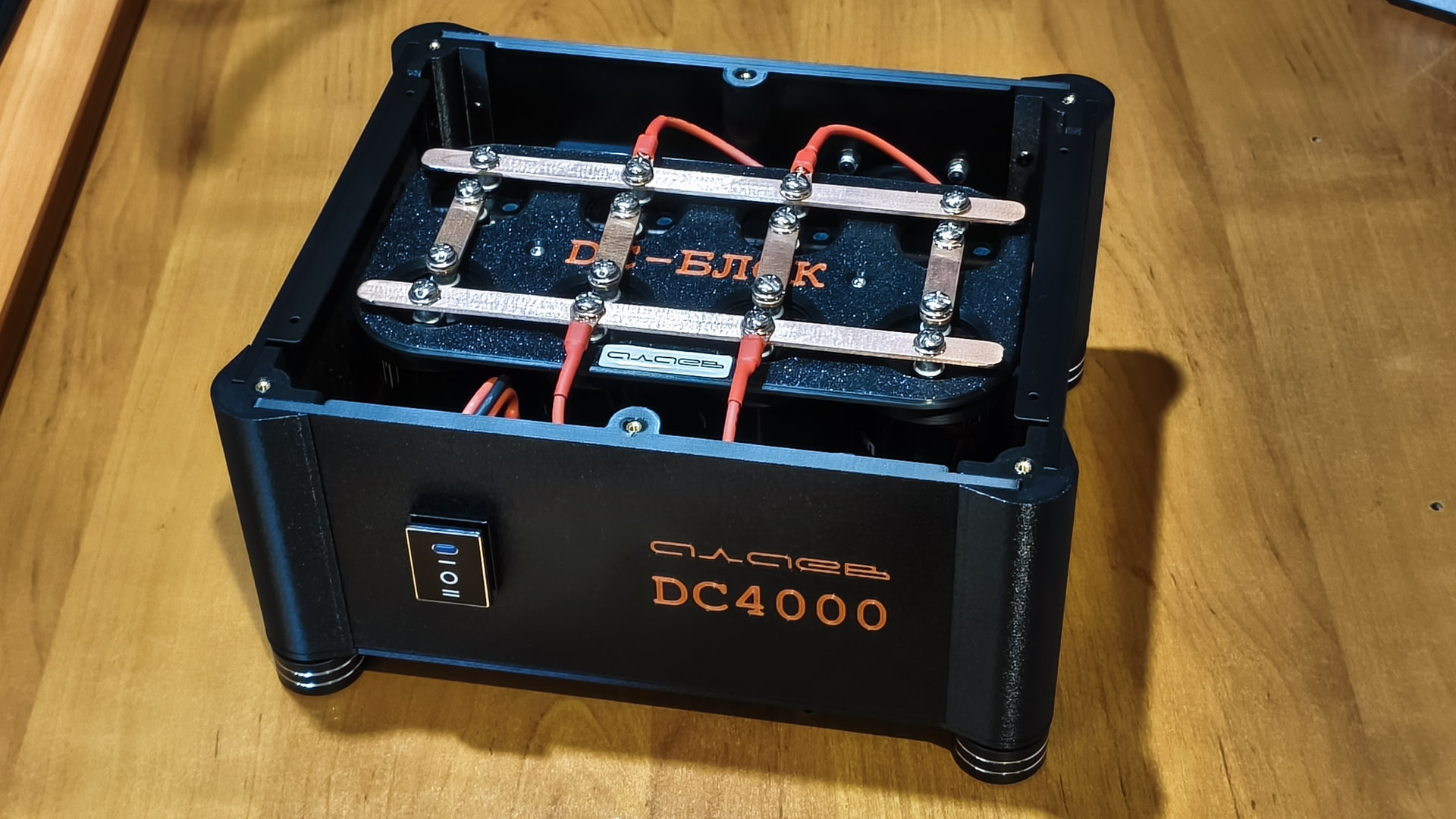

В DC-БЛОКе применена ёмкостная сборка из восьми (8) винтовых электролитических конденсаторов с низким эквивалентным последовательным сопротивлением (Low ESR), рассчитанных на большие токи пульсаций (High Ripple Series) производства фирмы JAMICON.

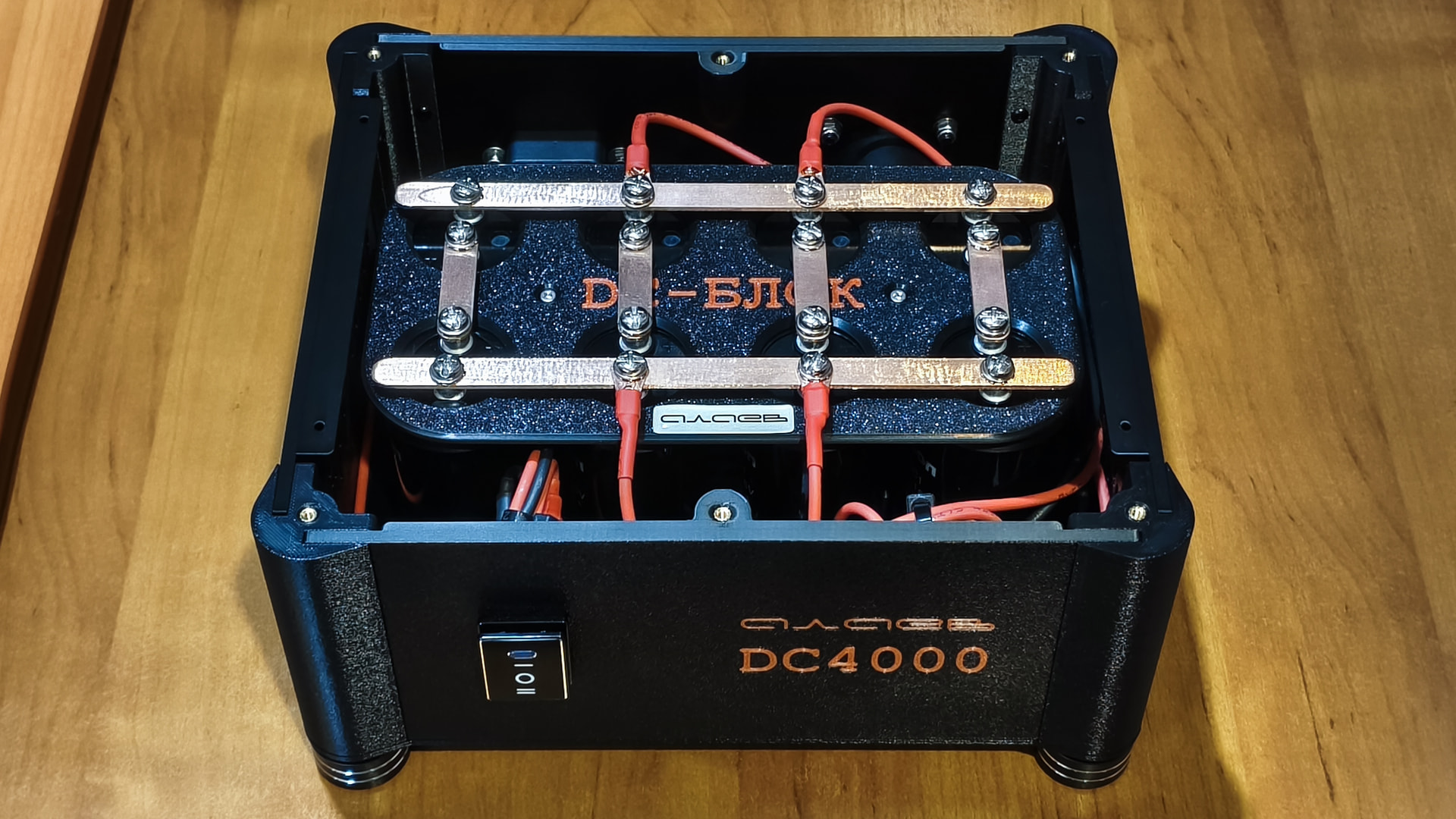

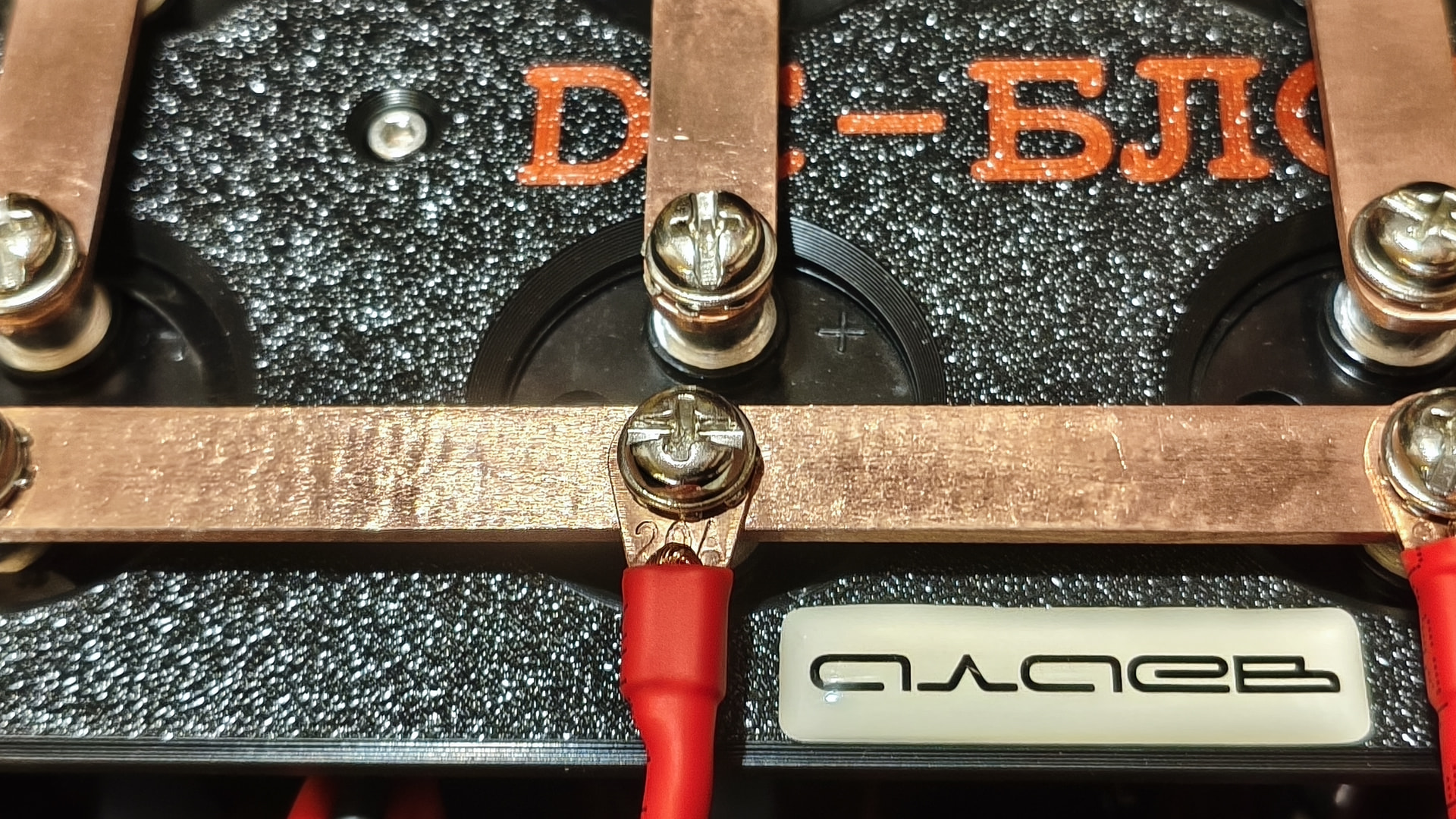

Электрические соединения ёмкостной сборки DC-БЛОКа выполнены медной шиной с поперечным сечением 20 кв. мм.
- Диаметр каждого конденсатора 42 мм, а его длина - 80 мм;
- Емкость каждого конденсатора 47 000 мкФ, что формирует суммарную ёмкость сборки DC-БЛОКа = 94 000 мкФ;
- ESR каждого конденсатора нормируется в диапазоне от 15 до 20 мОм (0,015 - 0,02 Ом), что формирует проходное сопротивление DC4000 переменному току порядка 0,04 Ом (40 мОм);
- Ток пульсаций каждого конденсатора составляет 7,47 А (RMS), что соответствует максимальному току ёмкостной сборки порядка 30 А для обеспечения “динамической прозрачности” устройства.
Все электрические подключения выполнены медными наконечниками, рассчитанными на ток 20 А и электрическими проводами с ГОСТовским сечением 2.5 кв. мм (ГОСТ 31947-2012).

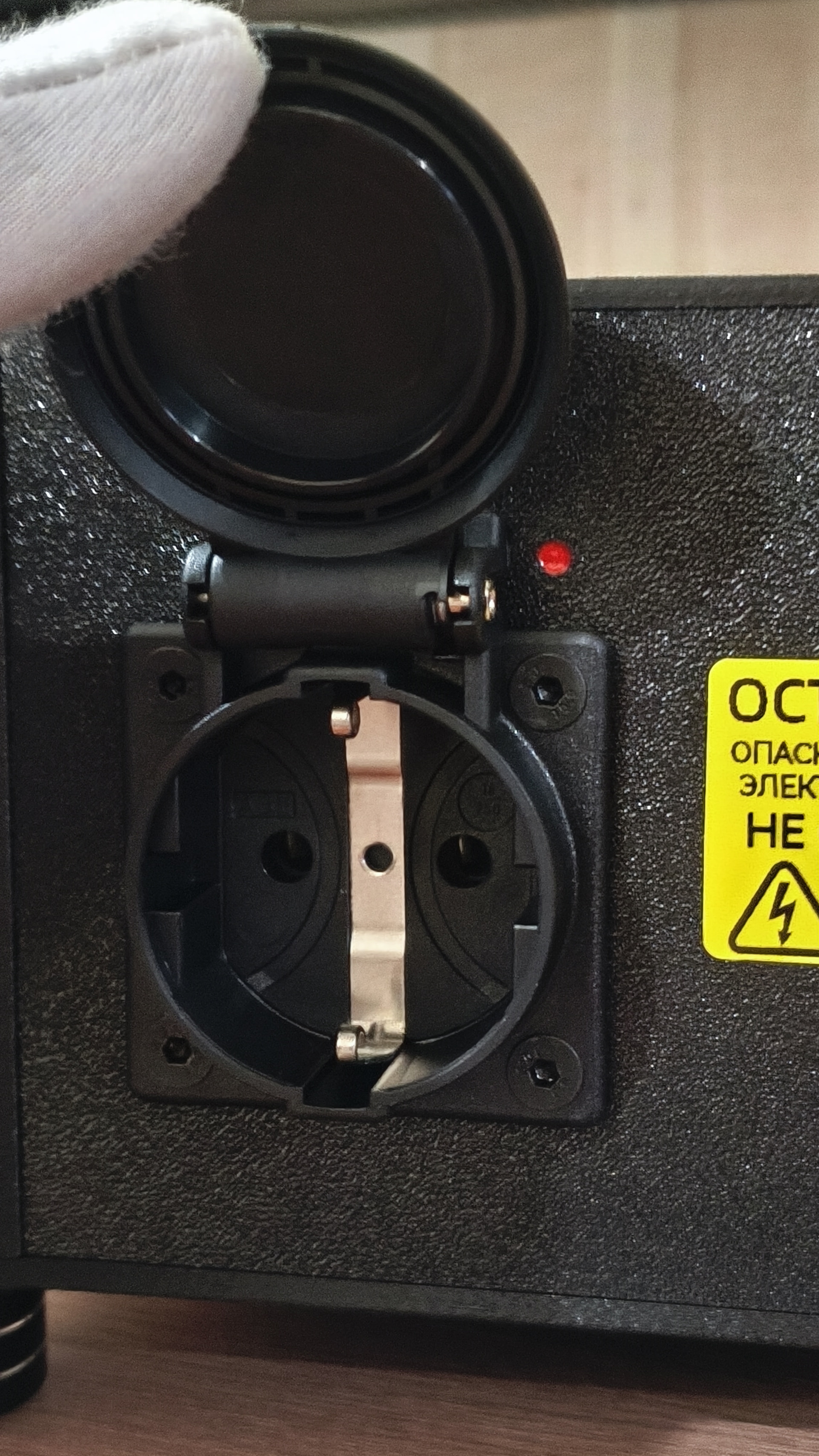

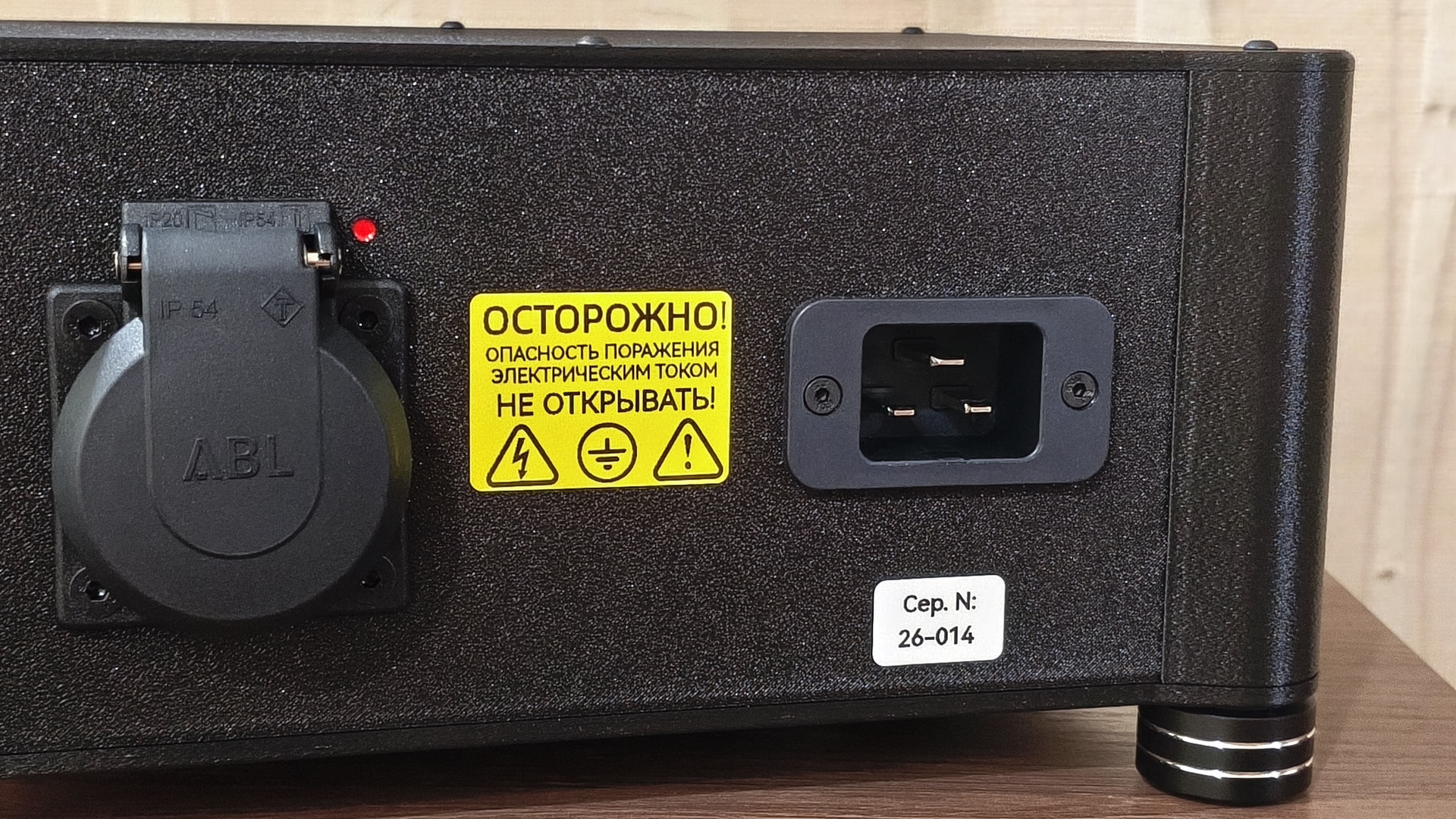

В этом проекте я применил розетку фирмы ABL (Германия).
Красной точкой помечена линия фазного напряжения!
Линия фазного напряжения проходит через ёмкостную сборку.

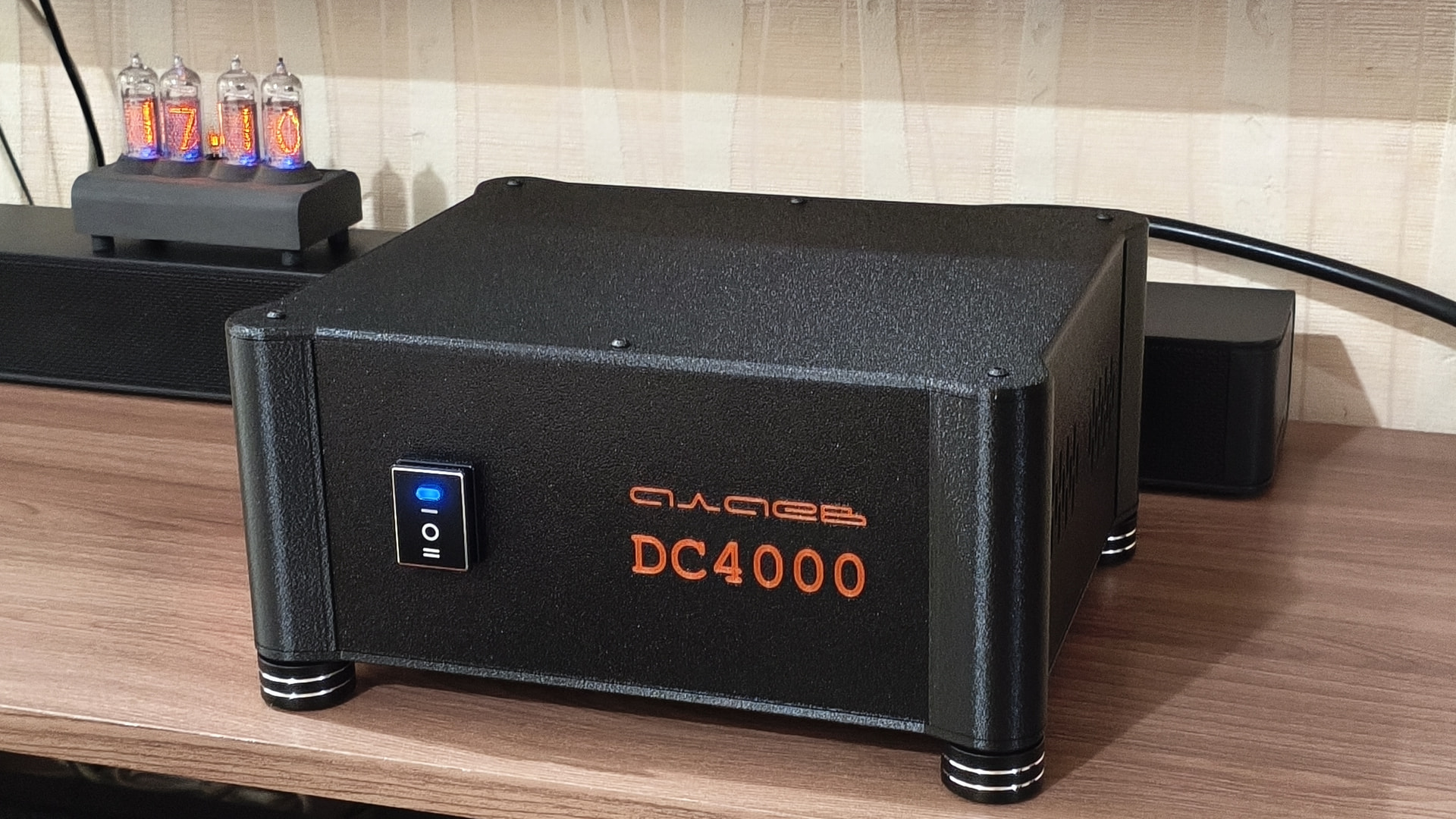

Фильтр установлен на симпатичные металлические (алюминиевые анодированные) ножки черного цвета с демпфирующими резиновыми кольцами, обеспечивающими устойчивость фильтра на любой поверхности. Нижняя и боковые панели имеют вентиляционные прорези, хотя устройство не выделяет тепло если не превышается допустимая потребляемая мощность.
Технические характеристики DC4000:
-
мощность подключаемой нагрузки не более 4 кВт или потребляемый ток не более 16 А;
-
проходное сопротивление переменному току – не более 0,04 Ом (40 мОм);
-
максимальное значение поглощаемой постоянной составляющей – 3 В;
-
суммарная ёмкость сборки DC-БЛОКа – 94 000 мкФ;
-
габаритные размеры корпуса – 250 х 230 х 130 мм (Ш х Г х В);
-
вес – 2,7 кг.
Полный обзор представленного фильтра сетевого питания доступен по ссылке.
Цена фильтра DC4000 - 65000 р.
Продажа ведется из города Саратова, доставка до покупателя осуществляется за его счет. Выбор способа доставки и ТК по согласованию (обычно CDEK). На изделие предоставляется гарантия в течение 12 месяцев и также бесплатный возврат в течение 14 дней на случай, если покупателя что-то не устроило (можно без объяснения причин), в этом случае обратную доставку также оплачивает покупатель.
