Можно и так. “трогать пальцем” это простейший пробник, если “пипец, горячо больно” значит выше 60 по Цельсию. Сами то транзисторы и за сто работают, но уж если под рабочей нагрузкой палец терпит нагрев радиаторов - можно вообще спать спокойно.
Греться он должен арифметически правильно - сила тока нагрузки, умноженная на разность между входящим в стабилизатор напряжением и исходящим. В Вашем случае еще и на два канала умножить.
1 лайк
Да я не про теорию тепловыделения. Я про практическое ощущение нормальности нагрева.
Горячо будет на радиаторах, на корпусе небольшой нагрев. Давайте посчитаем: 24 вольт вторичка, помножить на нормативные 15% превышения сетевого напряжения, минус два вольта падения на диодах, помножить на 1,4 - итого 36 вольт на входе. (36-22)*0,15А=2,1 ватта тепла с канала. Четыре ватта на круг на двух небольших радиаторах.
Потребление фоника 6 ватт по даташиту.
1 лайк
Отклонение от ±22В минимальное.
Наверно даже в пределах погрешности измерения.
2 лайка
Ну тогда с богом!! Подключаем!!!
1 лайк
Все отлично работает (пока) . Всем большущее спасибо. Заслушиваю первую для этого блока питания пластинку. И кстати напоследок вопрос. Блок питания надо выключать (имеет свой выключатель)?
2 лайка
Зависит от уверенности в результате…
1 лайк
Поздравляю.
Напишите будет ли прирост в качестве после прогрева.
2 лайка
Нет никакой уверенности. Есть отсутствие знания. Никогда не пользовал линейный блок питания.
Обязательно
Честно говоря, никогда не верил во влияние внешнего блока питания и много лет бегал от линейных блоков питания. Разница заметна была почти сразу. Но на четвертой пластинке заиграл. Я не умею анализировать звук, но баски изменились в лучшую сторону, детальность добавилась. Может это все конечно глюки. Радиаторы чуть теплые.И как всегда вопрос. При заказе на фото видно было, что конденсаторы 2200 65. В реале 4700 35. Что это может значить? С точки зрения функционирования. Плохо, хорошо. По барабану
Если исходить из принятой у нас нормы сетевого напряжения 230 В ± 10 %, то теоретически допустимы 253 вольт. На практике такое завышенное напряжение бывает обычно у потребителей в начале подстанции в сельской местности. В крупных городах стараются более-менее поддерживать стабильные 230 вольт.
Если вам не повезло и напряжение сетевое доходит до 250 вольт, то конденсаторы на 35 вольт в этом БП будут работать на пределе по напряжению. Если это оригинальные качественные конденсаторы, то должны нормально работать даже на верхней границе номинала. Но я бы поменял бы на 40-50 вольтовые, да и долговечность увеличится.
Если напряжение у вас стандартные 230 вольт или менее, то можно и не менять.
Всё же измерьте для самоуспокоения, какое там реальное напряжение на конденсаторах при нагрузке в наименее нагруженное потребителями время суток, то есть ночью.
2 лайка
Спасибо.
С напряжением понятно. А с емкостью? 4700 вместо 2200. И в совокупности емкость и напряжение имеет значение?
Емкость 4700 мкф самая оптимальная, больше уже не влезет по размерам, да и проблемы помех переключения диодов выпрямителя могут вылезти при слишком большой емкости.
1 лайк
Спасибо большое!!
Надо было просто новый корпус… изрядно задача была усложнена.
1 лайк
Появилась простимулированная возможность опробовать линейный блок питания. Не более и не менее.

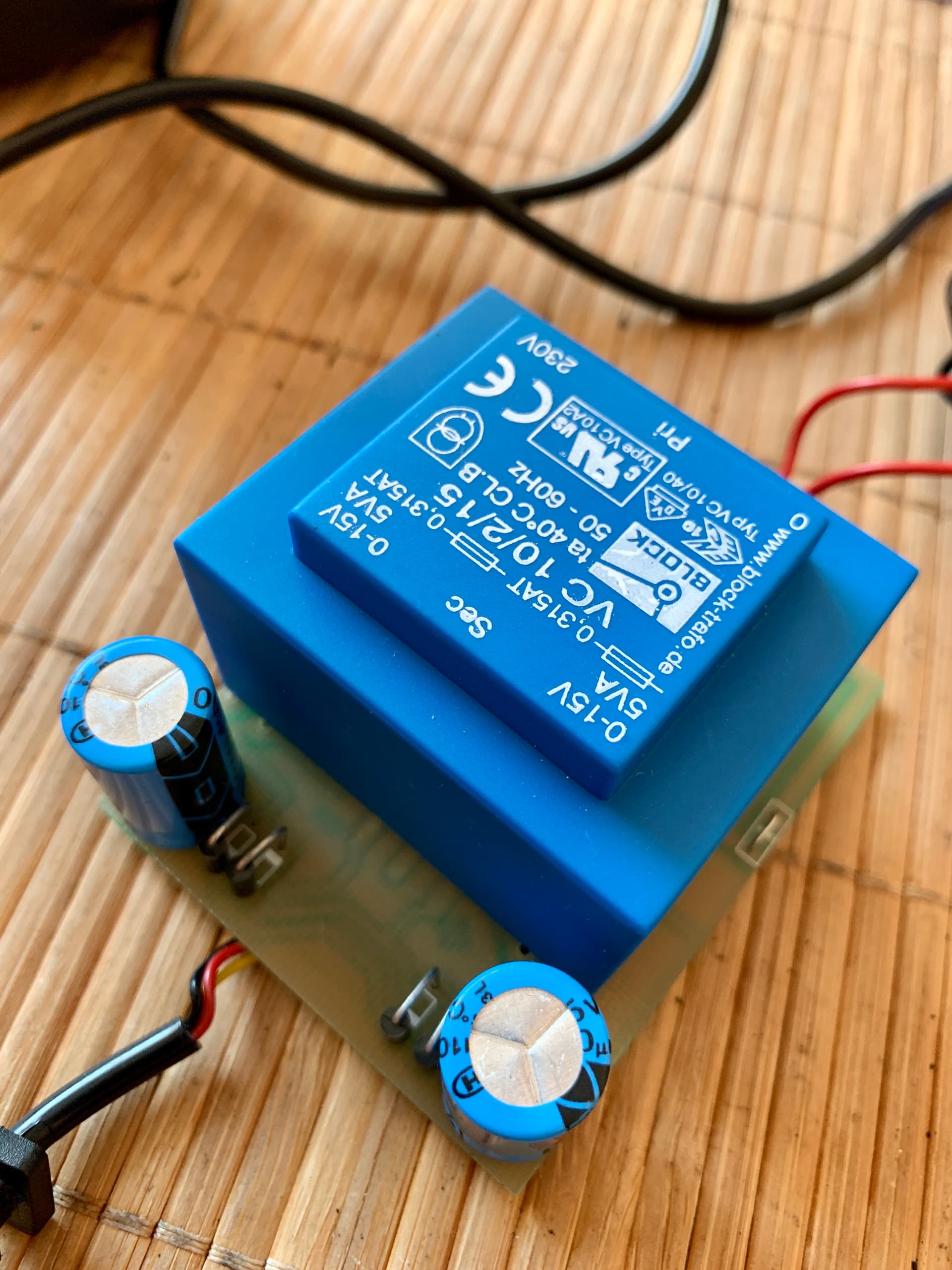

На фото у вас первичная часть ЛБП — трансформатор, диоды, ёмкости.
Стабилизаторы, очевидно, установлены внутри питаемого устройства.
